PS-M4110 Guide d'installation
•
Interconnexion de tous les commutateurs SAN
Pour une disponibilité augmentée, les ports Ethernet sur les deux modules de contrôleur PS-M4110 sont
connectés automatiquement à chaque module ES (IOM) M1000e redondant de la structure configurée.
(En supposant que les deux modules ES sont installés). Un port est actif et l'autre port est passif.
Par exemple, si une PS-M4110 est configurée pour la structure B, et que le IOM B1 et le IOM B2 sont tous
les deux installés, les ports ethernet de chaque module de contrôleur sont connectés à la fois aux IOM B1 et
B2. Cela fournit un nombre total de quatre chemins ethernet possibles. Cependant, seul un chemin ethernet
est actif à un moment donné.
Dans l'exemple ci-dessus, si le module ES B1 échoue, les ports PS-M4110 actif et passif basculeront tous
les deux automatiquement vers le module ES B2.
Consultez la
Figure 3
contrôleur PS-M4110 et les IOM de structure M1000e sont connectés.

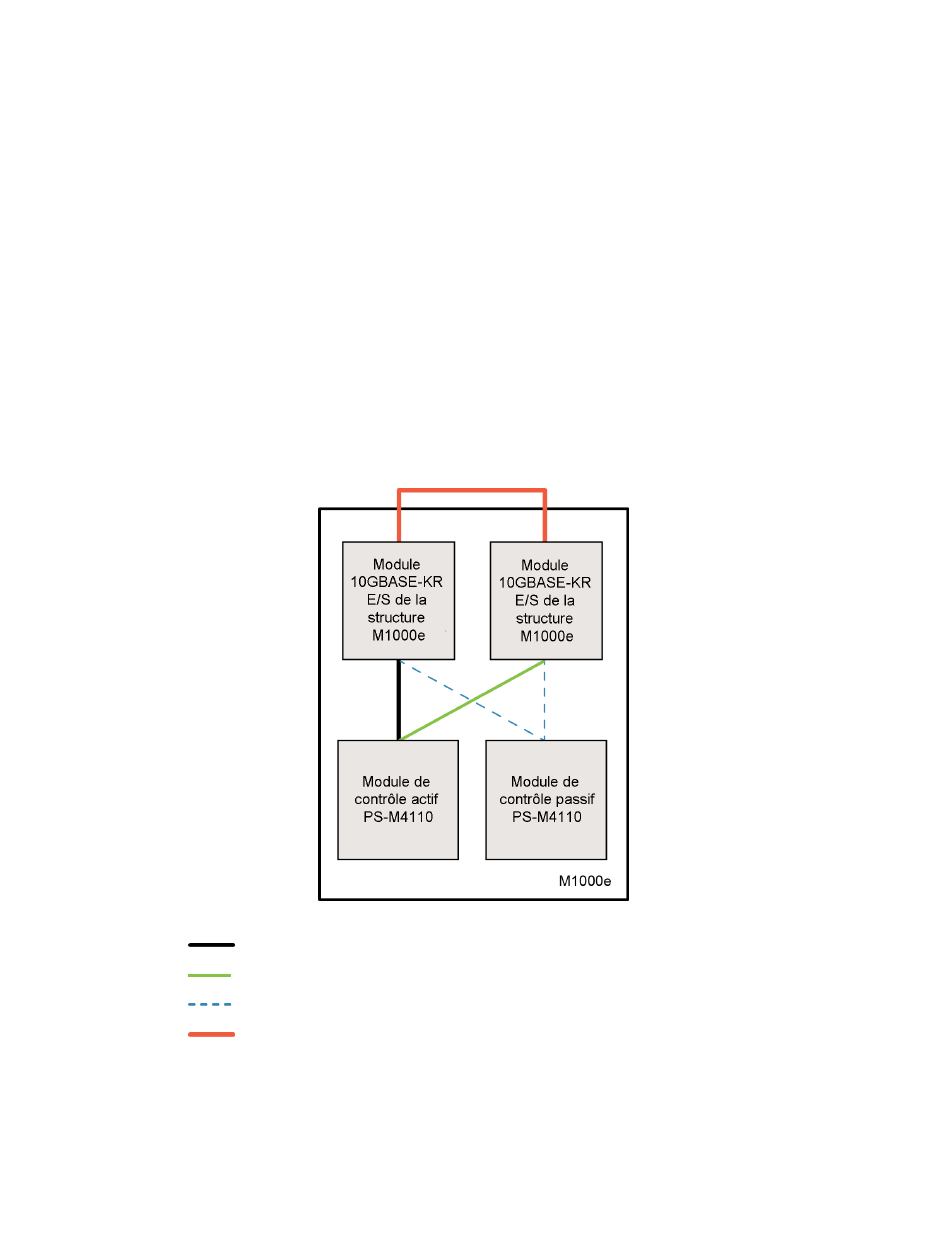

Figure 3 : Exemple des chemins réseau de la structure B par défaut
pour une illustration de l'exemple ci-dessus, montrant comment les modules de
Chemin 10 G actif
Basculement de chemin réseau
Chemins de réseau mis en veille du module de contrôleur passif
Connexion LAG ou pile externe
1 Guide de mise en route
7
