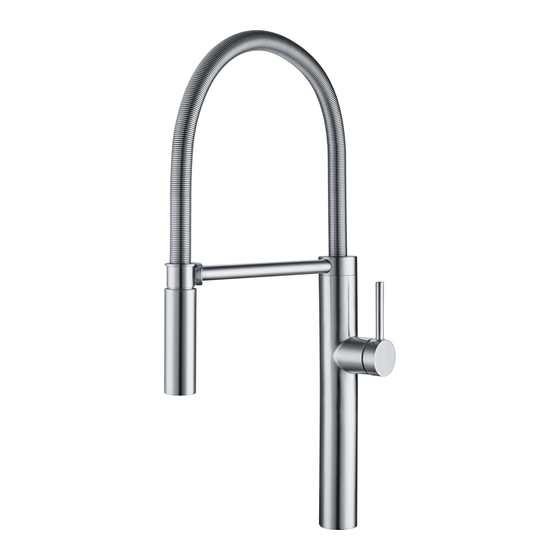

Manuels Connexes pour Franke Pescara Semi-Pro PES-SP-304
Sommaire des Matières pour Franke Pescara Semi-Pro PES-SP-304
- Page 1 Pescara Semi-Pro PES-SP-304 PES-SPX-304 Installation manual Kitchen Faucet Manual de instalación Grifo de cocina Manuel d‘installation Robinet de cuisine...
- Page 3 Table of contents Overview Contents in box Technical data Installation instructions Cleaning and maintenance Replacing the cartridge General maintenance Spare/replacement list PES-SP-304 Spare/replacement list PES-SPX-304...
- Page 4 3. Rubber Washer 4. Plastic Flange 5. Fixing Plate 6. Fixing Nut 7. Flexible Supply Hoses 8. Aerator Key 9. Allen Keys 10. Cartridge Removal Tool Note: Contact us immediately if you see inconsistencies. phone: 1- 800-626-5771 website: www.franke.us/ks.com email: ks-customerservice.us@franke.com...
- Page 5 Technical data Operating data Value Flow rate 60 PSI 1.75 gpm Water pressure (recommended) 30-85 PSI 2-6 bar 200-600 kPa Water pressure (max.) 115 PSI 8 bar 800 kPa Water temperature (max.) 158 °F 70 °C Hole size for faucet 1 3/8”...
- Page 6 6. Secure the faucet by tightening the 9. Turn on water, flush the faucet and Fixing Nut (6) onto the mounting shank Aerator to remove any debris and of the Faucet Base (1) and tightening check for leaks (fig. 2E). Reinstall the the screws in Fixing Nut (6) (fig.
- Page 7 Cleaning and maintenance Replacing the cartridge General maintenance 1. Shut off the water supply to the faucet. Clean aerator periodically for any buildup. 2. Turn on the faucet briefly to relieve any Do not use harsh detergents, solvents, pressure inside the faucet. chemical agents, especially any containing CHLORINE, or metallic 3.
- Page 8 Spare/replacement list PES-SP-304 F4411 Handle Assembly F4409 Spray Head Assembly F4412 Cartridge Cap F4410 Aerator F4413 Lock Nut F3306 Aerator Key F4414 Cartridge F4204-05 Flexible Supply Hoses F205518 Rubber Washer F34415 Fastening Set...
- Page 9 Spare/replacement list PES-SPX-304 F4403 Handle Assembly F4401 Spray Head Assembly F4404 Cartridge Cap Assembly F4402 Aerator F4405 Lock Nut F4312 Aerator Key F206502 Cartridge F4204-05 Flexible Supply Hoses F4406 Flow Restrictor F4407 Base O-ring F205518 Rubber Washer F3415 Fastening Set F4408 Cartridge Removal Tool...
- Page 10 For any further information about our products, about the installation of them or about the warranty please contact our customer service department: Franke Kitchen Systems Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9...
- Page 11 Índice Información general Contenido de la caja Datos técnicos Instrucciones de instalación Limpieza y mantenimiento Sustitución del cartucho Mantenimiento general Lista de partes/refacciones PES-SP-304 Lista de partes/refacciones PES-SPX-304...
- Page 12 6. Tuerca de fijación 7. Mangueras de suministro 8. Llave para el aireador 9. Llaves Allen 10. Herramienta de extracción de cartuchos Nota: Póngase en contacto con nosotros inmediatamente si detecta inconsistencias. teléfono: 1- 800-626-5771 internet: www.franke.us/ks correo electrónico: ks-customerservice.us@franke.com...
- Page 13 Datos técnicos Datos de operación Valor Caudal 60 PSI 1,75 gpm Presión de agua (recomendada) 30-85 PSI 2-6 bar 200-600 kPa Presión del agua (máx. ) 115 PSI 8 bar 800 kPa Temperatura del agua (máx.) 158 °F 70 °C Tamaño de la perforación para la llave 1 3/8”...
- Page 14 6. Asegure la llave apretando la tuerca de 9. Abra la llave, deje correr el agua para fijación (6) en el vástago de montaje eliminar cualquier elemento extraño de de la base de la llave (1) y apretando la llave y el aireador y compruebe que los tornillos en la tuerca de fijación (6) no haya fugas (fig. 2E).
- Page 15 Limpieza y mantenimiento Sustitución del cartucho 9. Vuelva a ensamblar la llave siguiendo los mismos pasos en orden inverso. 1. Interrumpa el suministro de agua a la 10. Compruebe que no haya fugas. llave. 2. Abra momentáneamente la llave para Mantenimiento general liberar cualquier presión residual en el interior de la llave.
- Page 16 Lista de partes/refacciones PES-SP-304 F4411 Conjunto de la palanca F4409 Conjunto de cabezal de rocío F4412 Capuchón del cartucho F4410 Aireador F4413 Tuerca de bloqueo F3306 Llave para el aireador F4414 Cartucho Mangueras de suministro F4204-05 flexibles F205518 Rondana de hule F34415 Set de fijación...
- Page 17 Lista de partes/refacciones PES-SPX-04 F4403 Conjunto de la palanca F4401 Conjunto de cabezal de rocío F4402 Aireador Conjunto de tapa del F4404 cartucho F4312 Llave para el aireador F4405 Tuerca de bloqueo Mangueras de suministro F4204-05 flexibles F206502 Cartucho F4406 Restrictor de flujo F4407 Empaque de la base...
- Page 18 Franke Home Solutions Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9 Smyrna, TN 37167, USA Teléfono: 1-866-687-7465 Teléfono: 1-800-626-5771 HS-Warranty.CA@Franke.com HS-Warranty.US@Franke.com Sitio web de garantía: https://www.franke.com/us/en/hs/support/warranty.html...
- Page 19 Table des matières Vue d'ensemble Contenu de l'emballage Caractéristiques techniques Instructions d'installation Nettoyage et entretien Remplacement de la cartouche Entretien général Liste des pièces de rechange/de remplacement PES-SP-304 Liste des pièces de rechange/de remplacement PES-SPX-304...
- Page 20 4. Bride plastique 5. Plaque de fixation 6. Écrou de serrage 7. Flexibles d'alimentation 8. Clé de l'aérateur 9. Clés hexagonales 10. Outil de retrait de cartouche Remarque : Veuillez nous contacter immédiatement en cas d'incohérences. Téléphone : 1‑800‑626‑5771 Site Web : www.franke.us/ks.com Courriel : ks‑customerservice.us@franke.com...
- Page 21 Caractéristiques techniques Caractéristiques d'exploitation Valeur Débit 60 PSI 1,75 gpm Pression d’eau (recommandée) 30-85 PSI 2-6 bar 200-600 kPa Pression d'eau (maximale) 115 PSI 8 bar 800 kPa Température de l'eau (max.) 158 °F 70 °C Taille du trou de robinet 1 3/8” 35 mm Atteste que ce robinet est conforme aux normes ASME A112.18.1 / CSA B125.1, NSF/ ANSI/CAN 61‑2020 (AB100 conforme, Q<1 ) et NSF 372.
- Page 22 6. Fixer le robinet en serrant l'écrou de 9. Ouvrir l'eau, faire couler le robinet et serrage (6) sur la tige de montage de la l'aérateur pour éliminer les éventuels base du robinet (1) et serrer les vis dans débris et vérifier l'absence de fuites l'écrou de serrage (6) (fig.
- Page 23 Nettoyage et entretien Remplacement de la Entretien général cartouche Nettoyer régulièrement l'aérateur pour éliminer les dépôts. 1. Couper l'alimentation d'eau du robinet. Ne pas utiliser de détergents agressifs, 2. Ouvrir brièvement le robinet pour de solvants, de produits chimiques, éliminer la pression à l'intérieur. spécialement du CHLORE, ou des 3.
- Page 24 Liste des pièces de rechange/de remplacement PES-SP-304 F4411 Ensemble poignée Assemblage de la tête de F4409 pulvérisation F4412 Capuchon de cartouche F4410 Aérateur F4413 Écrou de blocage F3306 Clé de l'aérateur F4414 Cartouche F4204-05 Flexibles d'alimentation F205518 Rondelle en caoutchouc F34415 Jeu de fixation...
- Page 25 Liste des pièces de rechange/de remplacement PES-SPX-304 F4403 Ensemble poignée Assemblage de la tête de F4401 pulvérisation Assemblage du capuchon F4404 F4402 Aérateur de cartouche F4405 Écrou de blocage F4312 Clé de l'aérateur F4204-05 Flexibles d'alimentation F206502 Cartouche F4406 Réducteur de débit F4407 Joint torique inférieur F205518...
- Page 26 Franke Home Solutions Franke Kindred Canada Ltd. North America, LLC 1000 Franke Kindred Way 800 Aviation Parkway Midland, ON LR4 4K9 Smyrna, TN 37167, USA Téléphone: 1-866-687-7465 Téléphone: 1-800-626-5771 HS-Warranty.CA@Franke.com HS-Warranty.US@Franke.com Site Web de la garantie : https://www.franke.com/us/en/hs/support/warranty.html...
- Page 28 Canada Franke Kindred Canada Ltd. 1000 Franke Kindred Way Midland, ON LR4 4K9 Phone: 1-866-687-7465 USA and Mexico Franke Home Solutions North America, LLC 800 Aviation Parkway Smyrna, TN 37167, USA Phone: 1-800-626-5771 franke.com...
