− einer Stützrolle (stützt das Säge-
band von hinten),
− zwei Führungsrollen (führen das
Sägeband seitlich).
Diese müssen nach jedem Sägeband-
wechsel und jeder Sägebandausrich-
tung neu ausgerichtet werden:
3
Hinweis:
Kontrollieren Sie die Rollen regel-
mäßig auf Verschleiß und ersetzen Sie
bei Bedarf alle Rollen gleichzeitig.

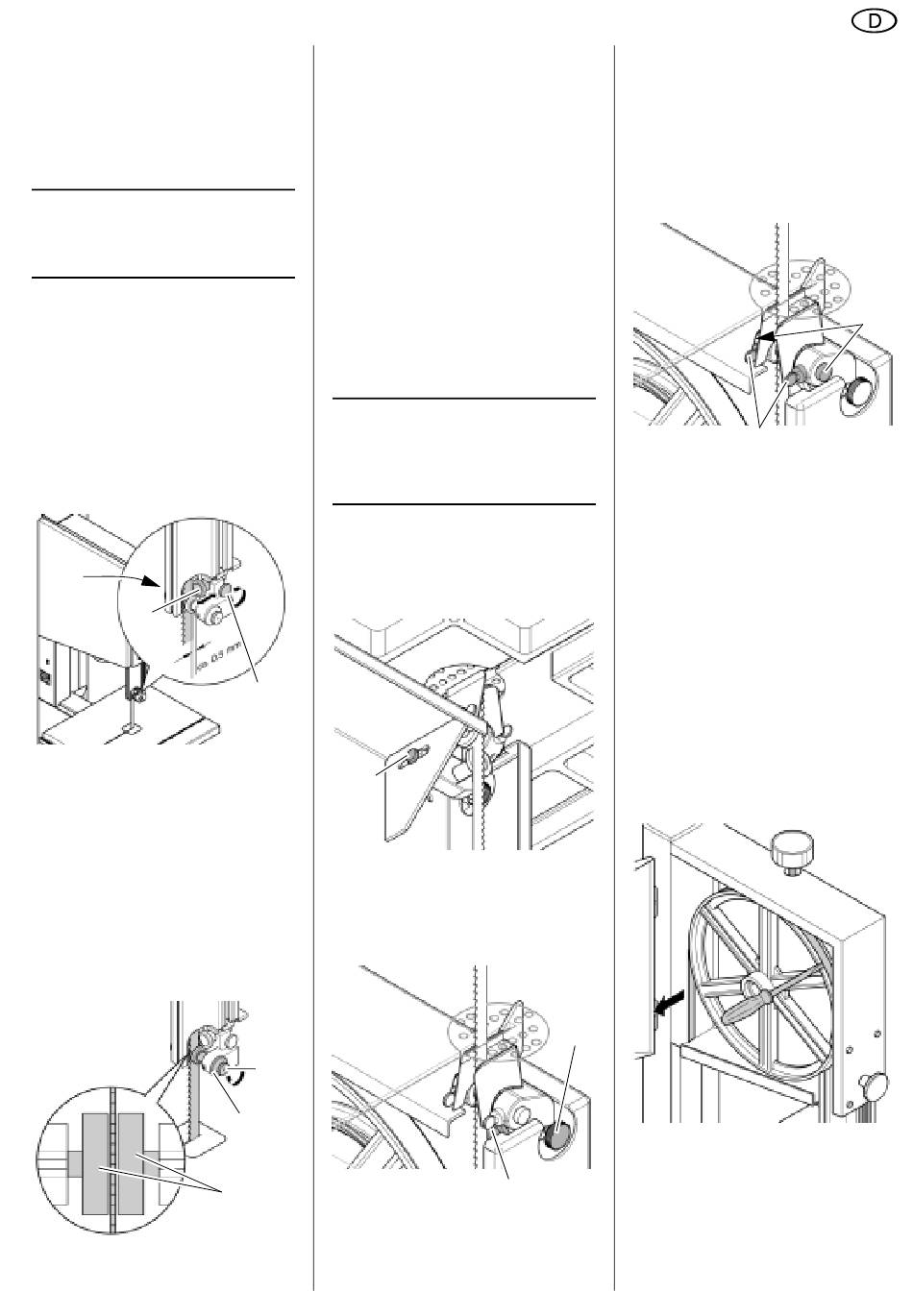

Stützrolle einstellen
1. Sägeband gegebenenfalls ausrich-
ten und spannen.
Schraube (71) für obere Bandfüh-
2.
rung lösen.
3. Obere Bandführung ausrichten.
4. Schraube für obere Bandführung
wieder festziehen.
Schraube (73) für Stützrolle (72)
5.
lösen.
73
72
6. Stützrolle ausrichten
Stützrolle Sägeband = 0,5 mm –
wenn das Sägeband von Hand
bewegt wird, darf es die Stützrolle
nicht berühren)
7. Schraube für Stützrolle wieder fest-
ziehen.
Führungsrollen einstellen
Rändelmutter (75) lösen.
1.
Führungsrollen (76) mit den Rändel-
2.
schrauben (74) gegenüber dem
Sägeband einstellen.
3. Bandsägenrolle einige Male per
Hand im Uhrzeigersinn drehen, um
zu prüfen, ob sich die Führungsrol-
len in der richtigen Position befinden
– beide Führungsrollen sollen leicht
am Sägeband anliegen.
Rändelmutter (75) wieder festzie-
4.
hen, um die Rändelschraube (74) zu
kontern.
9.5 Untere Bandführung aus-
richten
Die untere Bandführung besteht aus:
− einer Stützrolle (stützt das Säge-
band von hinten),
− zwei Führungsrollen (führen das
Sägeband seitlich).
Diese Teile müssen nach jedem Säge-
bandwechsel und jeder Sägebandaus-
richtung ausgerichtet werden.
3
Hinweis:
Kontrollieren Sie Stützrolle und
Führungsrollen regelmäßig auf Ver-
schleiß und ersetzen Sie bei Bedarf
beide Führungsrollen gleichzeitig.
Grundausrichtung
1. Untere Gehäusetür öffnen.
Schraube (77) für untere Bandfüh-
2.
rung mit Sechskantschlüssel lösen.
71
(Abstand
77
3. Untere Bandführung so verschie-
ben, dass das Sägeband mittig zwi-
schen den Führungsrollen (81) liegt.
Schraube (77) festziehen.
4.
Stützrolle einstellen
74
75
76
Schraube (78) für Stützrolle lösen.
1.
Stützrolle (79) ausrichten (Abstand
2.
Stützrolle Sägeband = 0,5 mm –
wenn das Sägeband von Hand
bewegt wird, darf es die Stützrolle
nicht berühren).
Schraube (78) für Stützrolle wieder
3.
festziehen.
Führungsrollen einstellen
Schrauben (80) lösen.
1.
Führungsrollen (81) an das Säge-
2.
band anstellen.
3. Bandsägenrolle einige Male per
Hand im Uhrzeigersinn drehen,
damit sich die Führungsrollen in die
richtige Position setzen – beide Füh-
rungsrollen sollen leicht am Säge-
band anliegen.
Schrauben (80) wieder anziehen.
4.
5. Untere Gehäusetür schließen.
9.6
Die Kunststoffauflagen regelmäßig auf
Verschleiß kontrollieren. Kunststoffaufla-
gen nur paarweise ersetzen:
1. Sägeband abnehmen (siehe „War-
tung und Pflege").
2. Mit einem kleinen Schraubendreher
unter die Kunststoffauflagen fassen
und diese abziehen.
78
3. Neue Kunststoffauflagen aufziehen
und Sägeband wieder aufsetzen.
79
DEUTSCH
80
Kunststoffauflagen
wechseln
81
