Ryobi R8655 Manuel D'utilisation
Ryobi R8655 Manuel D'utilisation

Ryobi R8655 Manuel D'utilisation

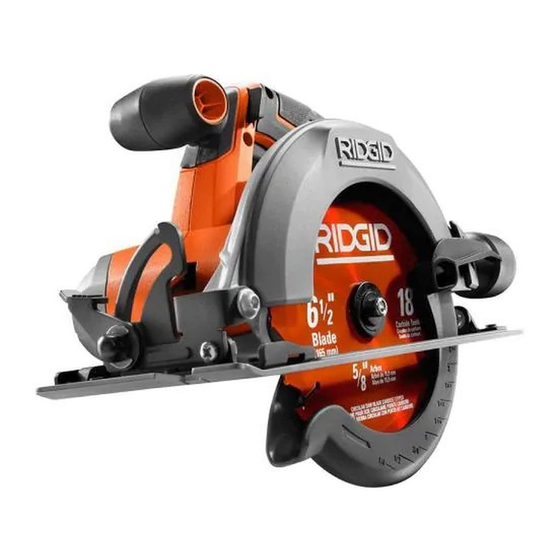

165 mm (6-1/2 po) 18 v scie circulaire

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

INCLUDES: Circular Saw, Blade, Blade
Wrench, Vacuum Attachment with Screw,
Operator's Manual
TABLE OF CONTENTS
****************
 General Power Tool Safety
Warnings .........................................2-3
 Circular Saw Safety Warnings .........3-4
 Symbols ..............................................5
 Features ..............................................6
 Assembly ............................................ 6
 Operation .......................................7-10
 Adjustments ..................................... 11
 Maintenance ..................................... 12
 Accessories ......................................12
 Illustrations ..................................13-16
 Parts Ordering and
Service ................................Back page
WARNING:
To reduce the risk of injury,
the user must read and un-
derstand the operator's man-
ual before using this product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
INCLUT : Scie circulaire, lame, clé à lame,
accessoire d'aspiration avec vis, manual
del utilisation
TABLE DES MATIÈRES
****************
 Avertissements de sécurité
relatives aux outils électriques ........2-3
 Avertissements de sécurité
relatifs au scie circulaire ..................3-4
 Symboles ............................................5
 Caractéristiques ................................. 6
 Assemblage ........................................ 6
 Utilisation .......................................7-10
 Réglages ...........................................11
 Entretien ...........................................12
 Accessoires ......................................12
 Illustrations ..................................13-16
 Commande de pièces
et réparation ......................Page arrière
AVERTISSEMENT :
Pour réduire les risques de
blessures, l'utilisateur doit lire
et veiller à bien comprendre
le manuel d'utilisation avant
d'utiliser ce produit.
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR
6-1/2 in. 18 V CIRCULAR SAW
165 MM (6-1/2 PO) 18 V
165 MM (6-1/2 PULG.) 18 V
SIERRA CIRCULAR
http://register.ridgidpower.com
http://register.ridgidpower.com
Para registrar su producto de
http://register.ridgidpower.com
INCLUYE: Sierra circular, hoja, llave de la
hoja, accesorio para aspiradora con tornillo,
manual del operador
ÍNDICE DE CONTENIDO
 Advertencias de seguridad
para herramientas eléctricas ...........2-3
 Advertencias de seguridad
sierra circular ...................................3-4
 Símbolos ............................................5
 Características ................................... 6
 Armado ...............................................6
 Funcionamiento .............................7-10
 Ajustes ..............................................11
 Mantenimiento .................................. 12
 Accesorios ........................................ 12
 Ilustraciones ................................13-16
 Pedidos de piezas
y servicio ....................... Pág. posterior
ADVERTENCIA:
Para reducir el riesgo de
lesiones, el usuario debe leer
y comprender el manual del
operador antes de usar este
producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
SCIE CIRCULAIRE
R8655
To register your RIDGID
product, please visit:
Pour enregistrer votre
produit de RIDGID,
s'il vous plaît la visite :
RIDGID, por favor visita:
****************

Publicité

loading

Sommaire des Matières pour Ryobi R8655

  • Page 1 MANUAL DEL OPERADOR 6-1/2 in. 18 V CIRCULAR SAW 165 MM (6-1/2 PO) 18 V SCIE CIRCULAIRE 165 MM (6-1/2 PULG.) 18 V SIERRA CIRCULAR R8655 To register your RIDGID product, please visit: http://register.ridgidpower.com Pour enregistrer votre produit de RIDGID, s’il vous plaît la visite :...
  • Page 2 GENERAL POWER TOOL SAFETY WARNINGS  Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, WARNING non-skid safety shoes, hard hat, or hearing protection Read all safety warnings, instructions, illus- used for appropriate conditions will reduce personal trations and specifications provided with this injuries.
  • Page 3 GENERAL POWER TOOL SAFETY WARNINGS power tool’s operation. If damaged, have the power connection from one terminal to another. Shorting the tool repaired before use. Many accidents are caused battery terminals together may cause burns or a fire. by poorly maintained power tools.  Under abusive conditions, liquid may be ejected from the battery;...
  • Page 4 CIRCULAR SAW SAFETY WARNINGS your body to either side of the blade, but not in line  Always observe that the lower guard is covering the with the blade. Kickback could cause the saw to jump blade before placing saw down on bench or floor. An backwards, but kickback forces can be controlled by the unprotected, coasting blade will cause the saw to walk operator, if proper precautions are taken.
  • Page 5 SYMBOLS The following signal words and meanings are intended to explain the levels of risk associated with this product. SYMBOL SIGNAL MEANING Indicates a hazardous situation, which, if not avoided, will result in death or DANGER: serious injury. Indicates a hazardous situation, which, if not avoided, could result in death or WARNING: serious injury.
  • Page 6 FEATURES PRODUCT SPECIFICATIONS Blade Diameter ............6-1/2 in. Cutting Depth at 45º ..........1-9/16 in. Blade Arbor ............... 5/8 in. Cutting Depth at 50º ..........1-7/16 in. Cutting Depth at 0º ..........2-1/4 in. No Load Speed (RPM) ........3,700/min ASSEMBLY UNPACKING  Remove the battery pack. ...
  • Page 7 OPERATION INSTALLING/REMOVING THE BATTERY PACK DANGER: See Figure 3, page 14.  Insert the battery pack into the product as shown. Keep hands away from cutting area and the blade. Keep your second hand on auxiliary handle, or  Make sure the latches on each side of the battery pack motor housing.
  • Page 8 OPERATION  Support and clamp the workpiece properly before beginning a cut. WARNING:  Use steady, even pressure when making a cut. Never To avoid possible serious injury, never use saw force a cut. when guard is not operating correctly. Check the guard for correct operation before each use.
  • Page 9 OPERATION ADJUSTING BLADE DEPTH  Clamp the workpiece securely so that the workpiece will not move during the cut. See Figure 10, page 14.  Always place the saw on the workpiece that is supported, Always keep correct blade depth setting. Less than a not the “cut off”...
  • Page 10 OPERATION Rest the front edge of the base on the workpiece. Depress  Rest the front of the base flat against the workpiece with the lock-off button and squeeze the switch trigger to start the rear handle raised so the blade does not touch the the saw.
  • Page 11 ADJUSTMENTS POSITIVE 0° BEVEL STOP To adjust positive 0° bevel stop: See Figure 21, page 16.  Remove the battery pack. The saw has a positive 0° bevel stop that has been factory  Rotate the bevel lock lever counterclockwise to release. adjusted to assure 0°...
  • Page 12 MAINTENANCE GENERAL MAINTENANCE WARNING: Avoid using solvents when cleaning plastic parts. Most plastics are susceptible to damage from various types of When servicing, use only identical replacement commercial solvents and may be damaged by their use. Use parts. Use of any other parts may create a hazard clean cloths to remove dirt, dust, oil, grease, etc.
  • Page 13 AVERTISSEMENTS DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES  Utiliser l’équipement de sécurité. Toujours porter une protection oculaire. L’équipement de sécurité, tel qu’un AVERTISSEMENT masque filtrant, de chaussures de sécurité, d’un casque Lire les avertissements de sécurité, les instructions ou d’une protection auditive, utilisé dans des conditions et les précisions et consulter les illustrations appropriées réduira le risque de blessures.
  • Page 14 AVERTISSEMENTS DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES  En cas d’usage abusif, du liquide peut s’échapper des  Garder les outils bien affûtés et propres. Des outils piles. Éviter tout contact avec ce liquide. En cas de contact correctement entretenus et dont les tranchants sont bien affûtés accidentel, rincer immédiatement les parties atteintes avec risquent moins de se bloquer et sont plus faciles à...
  • Page 15 AVERTISSEMENTS DE SÉCURITÉ RELATIFS AU SCIE CIRCULAIRE  Tenir fermement la scie avec les deux mains et positionner passage. Tenir compte du temps nécessaire à l’arrêt complet les bras de manière à pouvoir résister aux rebonds. Se de la lame une fois que la gâchette est relâchée. tenir d’un côté...
  • Page 16 SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour DANGER : conséquences des blessures graves ou mortelles.
  • Page 17 CARACTÉRISTIQUES FICHE TECHNIQUE Diamètre de la lame......... 165,1 mm (6-1/2 po) Profondeur de coupe à 45 ° ....39,7 mm (1-9/16 po) Axe de lame ............16 mm (5/8 po) Profondeur de coupe à 50 ° ....36,5 mm (1-7/16 po) Profondeur de coupe à...
  • Page 18 UTILISATION INSTALLATION / RETRAIT DU BLOC-PILE Voir la figure 3, page 14. DANGER :  Insérer la pile dans l’outil comme illustré. Garder les mains à l’écart de la zone de coupe et de la lame. Garder la deuxième main sur la poignée ...
  • Page 19 UTILISATION  Toujours laisser la lame parvenir à sa vitesse maximum avant de commencer la coupe. AVERTISSEMENT :  Tenir la scie fermement à deux mains et se tenir bien campé Ne jamais bloquer la garde en position relevée. La afin de pouvoir la maîtriser en cas de rebond.
  • Page 20 UTILISATION  Tourner le levier de verrouillage de profondeur vers la NOTE : La distance séparant la ligne de coupe du guide est la base pour le verrouiller en place. distance dont le guide doit être déplacé. UTILISATION DE LA SCIE ...
  • Page 21 UTILISATION RÉGLAGE DE COUPE EN BISEAU doucement dans la pièce jusqu’à ce que la base repose à plat sur la pièce. Voir les figures 16 à 19, page 15.  Engager la scie dans la pièce et effectuer la coupe. ...
  • Page 22 RÉGLAGES RÉGLAGE DE LA BUTÉE FIXE DE BISEAU À 0° Réglage de la butée de biseau à 0 ° : Voir le figure 21, page 16.  Retirer le bloc de piles de la scie. La scie est dotée d’une butée de biseau positive de 0 ˚ qui a ...
  • Page 23 ENTRETIEN ENTRETIEN GÉNÉRAL AVERTISSEMENT : Éviter d’utiliser des solvants pour le nettoyage des pièces en Utiliser exclusivement des pièces d’origine pour les plastique. La plupart des matières plastiques peuvent être réparations. L’usage de toute autre pièce pourrait endommagées par divers types de solvants du commerce. créer une situation dangereuse ou endommager Utiliser un chiffon propre pour éliminer la saleté, la poussière, l’outil.
  • Page 24 ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS para el polvo, calzado de seguridad, casco y protección para los oídos en las circunstancias donde corresponda disminuye ADVERTENCIA el riesgo de lesiones. Lea todas las advertencias, instrucciones,  Evite que la herramienta se active accidentalmente. ilustraciones y especificaciones proporcionadas con Asegúrese de que el interruptor esté...
  • Page 25 ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS antes de usarla. Numerosos accidentes son causados por terminales. Establecer una conexión directa entre las dos herramientas eléctricas mal cuidadas. terminales de las baterías puede causar quemaduras o incendios.  Mantenga las herramientas de corte afiladas y limpias. Las  Si se maltratan las baterías, puede derramarse líquido de las herramientas de corte bien cuidadas y con bordes bien afilados, mismas;...
  • Page 26 ADVERTENCIAS DE SEGURIDAD SIERRA CIRCULAR  Sujete firmemente la sierra con ambas manos y coloque sus banco de trabajo o en el piso. Si la hoja no está protegida y brazos de manera tal que resista la fuerza del contragolpe. está...
  • Page 27 SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados con este producto. SÍMBOLO SEÑAL SIGNIFICADO Indica una situación peligrosa, la cual, si no se evita, causará la muerte o PELIGRO: lesiones serias.
  • Page 28 CARACTERÍSTICAS ESPECIFICACIONES DEL PRODUCTO 165,1 mm (6-1/2 39,7 mm (1-9/16 Diámetro de la hoja ......... pulg.) Profundidad de corte a 45º ..... pulg.) Árbol de la hoja de corte ........16 mm (5/8 pulg.) Profundidad de corte a 45º .......36,5 mm (1-7/16 pulg.) 57,2 mm (2-1/4 3700 Profundidad de corte a 0º...
  • Page 29 FUNCIONAMIENTO INSTALACIÓN/DESMONTAR DEL PAQUETE DE PELIGRO: BATERÍAS Vea la figura 3, página 14. Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la otra mano en el mango auxiliar o en el  Coloque el paquete de baterías en el producto como se muestra. alojamiento del motor.
  • Page 30 FUNCIONAMIENTO  Apoye y sujete la pieza de trabajo antes de iniciar un corte. ADVERTENCIA:  Aplique una presión estable y uniforme al efectuar el corte. Nunca efectúe cortes forzados. Para evitar posibles lesiones serias, nunca utilice la  No corte madera combada o húmeda. sierra cuando no esté...
  • Page 31 FUNCIONAMIENTO Para apagar la sierra, suelte el gatillo del interruptor.  Apoye la pieza de trabajo de manera que el corte (la ranura) le quede siempre al lado de usted. Después de soltar el gatillo del interruptor permita que se detenga completamente la hoja de corte.
  • Page 32 FUNCIONAMIENTO Al efectuar cortes a bisel, sujete la sierra firmemente con ambas  Deje descansar la parte frontal de la base contra la pieza de manos. trabajo, con la parte posterior del mango elevada de manera Deje descansar el borde frontal de la base en la pieza de trabajo. que la hoja no toque la pieza de trabajo.
  • Page 33 AJUSTES TOPE DE BISEL A 0° Para ajustar el tope de bisel a 0°: Vea la figura 21, pãgina 16.  Retire de la sierra el paquete de baterías. La sierra dispone de un tope de bisel a 0° ajustado en la fábrica ...
  • Page 34 MANTENIMIENTO MANTENIMIENTO GENERAL ADVERTENCIA: Evite el empleo de solventes al limpiar piezas de plástico. Para el servicio de la unidad sólo utilice piezas de La mayoría de los plásticos son susceptibles a diferentes repuesto idénticas. El empleo de piezas diferentes tipos de solventes comerciales y pueden resultar dañados.
  • Page 35 R8655 A - Lock-off button (bouton de verrouillage, botón del seguro de apagado) G - Blade wrench storage (rangement de la clé de lame, lugar de guardar B - Upper blade guard (garde de lame supérieure, protector superior de la...
  • Page 36 Fig. 6 Fig. 9 Fig. 3 A - Correct blade depth setting = less than a full tooth of the blade teeth should be visible below the workpiece (Réglage de profondeur de coupe correct = sous la pièce à travailler, A - Lock-off button (bouton de verrouillage, on devrait pouvoir distinguer moins d’une botón del seguro de apagado)
  • Page 37 Fig. 11 Fig. 14 Fig. 17 A - Straight edge (règle, pieza recta) B - C-clamps (serre-joint, prensa en C) C - Workpiece (pièce, pieza de trabajo) RIGHT / CORRECT / FORMA CORRECTA Fig. 12 Fig. 15 A - Guideline (ligne de guidage, línea guía) B - Bevel scale (échelle de biseau, escala de bisel) C - Bevel lock lever (levier de verrouillage de...
  • Page 38 Fig. 19 Fig. 20 A - Lower blade guard (garde de lame inférieure, protección inferior de la A - Screw (vis, tornillo) hoja) B - Vacuum attachment (accessoire d’aspiration, accesorio para B - Lower blade guard handle (poignée de garde de lame inférieure, manija aspiradora) de la protección inferior de la hoja) Fig.
  • Page 39 NOTES/NOTAS...
  • Page 40 6-1/2 in. 18 V CIRCULAR SAW 165 mm (6-1/2 po) 18 V Scie Circulaire 165 mm (6-1/2 pulg.) 18 V Sierra Circular R8655 Customer Service Information: For parts or service, do not return this product to the store. Contact your nearest RIDGID authorized service center.
