取扱方法
REEDロータリーパイプカッターは、 20インチ～42インチのさまざまな
サイズの鋳鉄、 ダクタイル鋳鉄、 スチールのパイプを、 非常に効率的に
切断できるツールです。 ほとんどの場合、 ロータリーパイプカッターは
1人で使用できます。 RC30、 RC36、 RC42モデルは、 2人の方が取り扱い
やすくなっています。

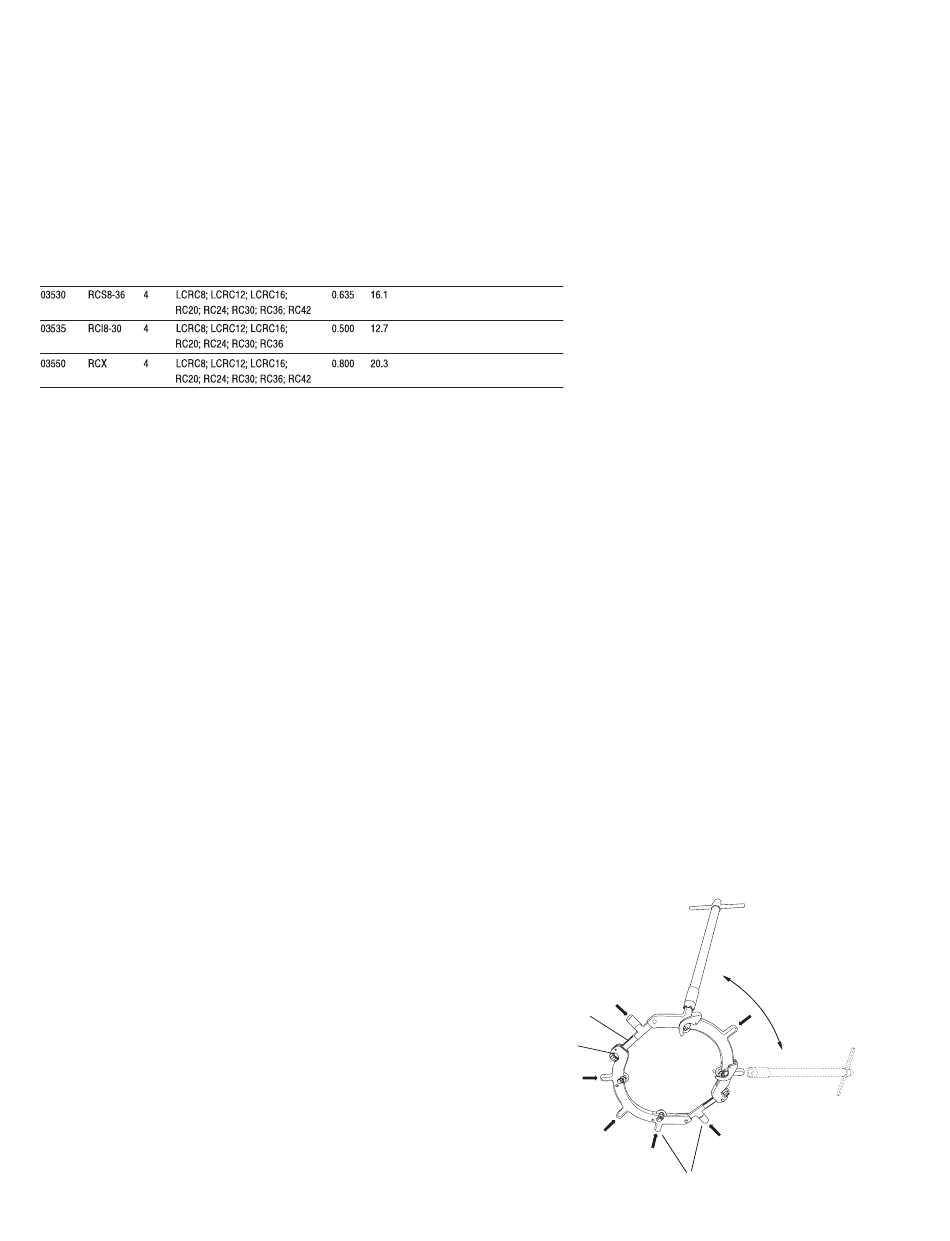

ロータリーパイプカッター用カッターホイール参照チャート
品 カタログ 標準
番 番号 パッケージ
効果的で効率的な使用のために、 以下の指示事項に注意し、 守ってく
ださい。 これは全サイズのロータリーパイプカッターに当てはまりま
す。
図1を参照して、 切断するパイプに最適な種類のカッターホイール
を確認して ください。
どのカッターでも、 カッターに取り付けるカッターホイールを交換
することにより、 「 S」 と 「I」 のカッターモデルを入れ替えられます。 例え
ば、 カッターホイールをRCI8-30に交換すると、 スチール用RC36Sカッ
ターがRC36Iになり、 呼び径30インチの鋳鉄／ダクタイル鋳鉄パイプ
を切断できます。
カッターホイールの交換方法は、 まずロータリーパイプカッターを
ホイールピンの頭が下向きになるように置きます。 次に、 上向きになっ
たホイールピンの端を軽くたたいて、 カッターホイールを外すのに十
分な程度抜きます。 カッターホイールとアウトボードローラーを揃え
て、 ホイールピンを穴に押し戻します。 次に、 ホイールピンを軽くたたい
て所定の位置に取り付けます。 すべてのカッターホイールで、 この手順
を繰り返します。
RC20、 RC24ロータリーパイプカッターの取扱説明
1. 切 断のためのセッ トアップには、 パイプの端からカッターフレーム
を滑らすことができるように、 主ネジのナッ トを緩めます。 （ 主ネジ
は、 フレームスロッ トから外してカッターを開き、 パイプの周りに取
り付けることもできます。 主ネジをフレームスロッ トに再び取り付
け、 カッターフレームを閉じます。
2. カ ッターホイールが切断線に合うようにカッターを配置します。
カッターを回転させて、 パイプ最上部を中心に2つのガイドを配置
し、 カッターの重量がバネ荷重式のガイドフィ ンガーにかかった状
態にします。 この時点では、 すべてのカッターホイールがパイプか
ら離れています。 フレームの矢印は、 希望する回転方向を向いてい
るようにします。
3. 4 つすべてのガイドフィ ンガーがパイプに接触するまで、 カッターを
軽く揺すります。 これによって、 カッターがパイプの上にしっかりと
セッ トされます。
4. 次 に、 カッターの位置を変えないように、 主ネジのナッ トを手で均
等に締め付けます。 通常、 2つの底部のホイールが先にパイプに接
触した状態となります。 引き続き締め付けを行い、 バネ荷重式のガ
イドフィンガーが引っ込んで上部のホイールがパイプに接触する
ようにします。 操作ハンドルのラグレンチを使い、 1つのナッ トを、 ま
18
図1
ブレードの露出
インチ mm
REEDカッター
だカッターを回転させられる状態でできるだけきつく締め付けま
す。
5. 最 も届きやすいラグ （突起） にラグレンチをずらします。 もうひとつ
のナッ トが締め付けられる位置になるまで、 1度にラグ1個分ずつ
矢印方向にカッターを回転させます。 1回転したら、 カッターの軌
道が適切になっているか確認します。
6. 切 断を完了するには、 カッターを回転させ続けます。 半回転するた
びに、 最も近くにある主ネジのナッ トを1/4～1/2回転締め付けま
す。
切断が完了するまで、 中断せずに一定の圧力を維持
することが重要です。
役立つヒン ト
用途
·
ス チールパイプは厚さを完全に切断してしまう必
スチール、 ステンレス鋼
鋳鉄、 ダクタイル鋳鉄 （手動）
肉厚スチール、 ステンレス鋼
·
鋳 鉄パイプを切断するとき、 最初にパイプにパン、
·
土 中に長期間埋まっていた鋳鉄パイプを切断するときは、 さまざ
まな原因でパイプに圧縮力がかかっていることがあり、 切り口が
わずかにギザギザに割れて、 切断部分を持ち上げにく くなること
があります。 それに対する対処方法の1つは、 切断箇所を2か所か
ら3か所にすることです。 切断面のひとつから2
つ目の切断面を作ります。 大型のかなづちで2と1/2インチの部分
を割ると、 大きい方の切断部分を持ち上げやすくなります。 圧力の
かかった鋳鉄パイプを切断するときは、 アウ トボードローラーがパ
イプと接触するまでカッターを回し、 確実に完全に割れるようにし
ます。
·
カ ッターは、 切断負荷では割れないように設計されています。 ハン
ドルが先に曲がります。
·
特 定のブランドのダクタイル鋳鉄パイプは、 他のパイプと比べて柔
らかく、 RCS8-30スチール用カッターホイールで速く簡単に切断で
きます。 カッターホイールの破損が過度に起きない場合は、 時間と
労力が大幅に削減でき、 この方法をとることのメリ ッ トがあると言
えるでし ょ う。
図2
主ネジ
ナッ ト
要があります。 鋳鉄パイプは古さと硬さによ って、 厚
さの約1/4が切れたところで、 きれいに折れるはず
です。 ダクタイル鋳鉄は非常に硬く、 通常は厚さの
1/3～1/2を切ると折れます。
ピシッという音がしたら、 ナッ トを締め続け、 完全
に切断されるまでパイプに最大の圧力かけ続けま
す。 切断中もクレーン、 油圧ジャ ッキなどでパイプを
支持し続けられる場合は、 途中までではなく パイプ
の周囲にきれいな割れが早く起こり、 作業時間を
半分に短縮できることがよ くあります。
45°または60°
ハンドルラグ
RC20およびRC24
図
ハンドルラグ
1 / インチ内側に、 3
2
