- Page 1 MANUEL D’UTILISATION...

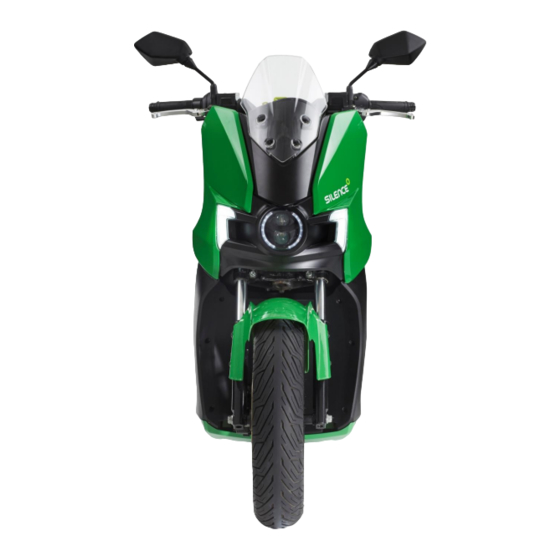

- Page 2 Voici votre nouveau scooter électrique S01, équivalent à 125 cc, conçu pour un usage urbain et 100% Made in Barcelona. Le S01 a la meilleure batterie de tous les scooters électriques. Créée, conçue et brevetée par SILENCE, la batterie est amovible de type chariot qui vous évite d’être attaché...
- Page 3 Veuillez lire attentivement l’intégralité de ce manuel et porter une attention particulière aux consignes de sécurité. Il explique tout ce que vous devez savoir en tant que pilote d’un S01. Il doit être considéré comme faisant partie du scooter, donc si vous vendez le scooter, le manuel doit l’accompagner.
- Page 4 1. Utilisation et maintenance Le SILENCE S01 est un scooter urbain conçu pour être utilisé sur la route uniquement, transportant au maximum le conducteur et un passager. Il est également important de respecter la charge maximale indiquée dans la section correspondante.
- Page 5 à une vitesse constante de 85 km/h sans surchauffe des éléments critiques. Si le véhicule est constamment utilisé en mode Sport, la batterie (BP) peut surchauffer. Ainsi, SILENCE a développé un système qui optimise la consommation électrique et la puissance du véhicule pour modifier les paramètres lors de vos déplacements et éviter ce type de problèmes.
- Page 6 (visière ou lunettes). Les vêtements ne doivent jamais être lâches. Porter des gants Portez des couleurs vives ou des réflecteurs. Les chaussures doivent être bien ajustées, avoir un talon bas et protéger vos chevilles. Copyright© SILENCE Urban Ecomobility...
- Page 7 - Assurez-vous que la charge est fermement attachée, évitez de transporter des objets lâches. - Assurez-vous toujours que les pneus sont correctement gonflés et ajustez la suspension arrière en fonction de la charge spécifique dans chaque cas. Copyright© SILENCE Urban Ecomobility...
- Page 8 4. Accessoires et modifications Nous vous recommandons d’utiliser uniquement des accessoires SILENCE, car ils ont été conçus et testés pour garantir leur bon fonctionnement avec ce modèle de scooter. Si vous utilisez d’autres accessoires ou que vous les modifiez de quelque manière que ce soit, vous devez vous assurer qu’ils sont installés et choisis correctement afin qu’ils :...
- Page 9 TEMP ..............................................TRIP1 ..............................................TRIP2 ..............................................b) Boutons ............................................... COMMUTATION ENTRE ÉCRANS .................................... CHANGEMENT DE VUE KMS - VITESSE MOYENNE (AVG) ........................... RÉINITIALISER LE COMPTEUR DE KMS ................................MODIFIER LA VUE TEMPÉRATURE ..................................CHANGER L’HEURE ........................................Copyright© SILENCE Urban Ecomobility...
- Page 10 Béquille latérale ............................................b) Béquille centrale ............................................8. Rétroviseurs ................................................C. APPLICATION MOBILE - SCOOTER TOUJOURS CONNECTÉ ................................D. COMPOSANTS & ACCESSOIRES ............................................. 1. Boîte de rangement ..............................................2. Pare-brise ..................................................3. Onduleur ..................................................4. Station Smartphone ............................................... Copyright© SILENCE Urban Ecomobility...
- Page 11 2. Entreposage ................................................GARANTIE DU VÉHICULE ET DE LA BATTERIE ........................................... A. LIVRAISON A L’ACHETEUR ............................................... B. CONDITIONS DE GARANTIE (MOTIFS D’ANNULATION DE LA GARANTIE) ..........................C. INSPECTIONS: SCOOTER ET BATTERIE ........................................REGISTRE DES INSPECTIONS S01 ..............................................Copyright© SILENCE Urban Ecomobility...
- Page 12 Ce scooter a une étiquette avec le numéro de châssis, le bruit maximum autorisé, la masse maximale et les tours par minute. L’étiquette se trouve à l’arrière gauche, du côté opposé au numéro gravé sur le châssis. (voir photo) Copyright© SILENCE Urban Ecomobility...
- Page 13 Copyright© SILENCE Urban Ecomobility...
- Page 14 Les composants de base (du point de vue de l’utilisateur) qui composent le scooter sont : Rétroviseur Siège Tableau de bord Feu stop, clignotants Garde-boue avant Roue avant Roue arrière (moteur) Béquille latérale Batterie Béquille centrale Copyright© SILENCE Urban Ecomobility...
- Page 15 1. Batterie Le modèle SILENCE S01 dispose d’une batterie amovible innovante avec une poignée et des roues pour pouvoir être transportée comme un chariot. De cette façon, vous pouvez la charger sur le scooter ou où vous le souhaitez, en amenant la batterie à une source d’alimentation.
- Page 16 Au bas de l’écran, il y a une jauge SoC (State of Charge). Ceci est indiqué en pourcentage, donc lorsque la batterie est complètement déchargée, elle affiche 0% et lorsqu’elle est complètement chargée, elle affiche 100%. Copyright© SILENCE Urban Ecomobility...
- Page 17 Celsius ou Fahrenheit, selon les paramètres). Il montre des températures positives et négatives. HEURE ACTUELLE Juste en dessous, il y a une horloge indiquant l’heure actuelle (données de la batterie). L’heure peut être affichée à l’aide des systèmes d’horloge 12 heures ou 24 heures. Copyright© SILENCE Urban Ecomobility...
- Page 18 ESTIMATION D’AUTONOMIE DE LA BATTERIE Sous les modes de conduite, vous trouverez des informations sur l’autonomie restante, en kilomètres ou en miles. Ceci est approximatif et dépend du style de conduite et de l’utilisation actuelle de la puissance. Copyright© SILENCE Urban Ecomobility...
- Page 19 COMPTEUR DE VITESSE Au milieu à droite (sous le logo SILENCE), une jauge indique la vitesse actuelle du scooter. Il peut être réglé en kilomètres par heure ou en miles par heure. SERVICE Lorsqu’il est temps pour un service planifié (déterminé par le nombre de kilomètres parcourus), une icône de clé...
- Page 20 - KM / MI : Kilomètres / miles parcourus. - AVG : vitesse moyenne pour ces kilomètres / miles (en km / h ou mi / h). TRIP2 Pareil que pour TRIP1. 1 clique sur INFO pour afficher ODO de nouveau. Copyright© SILENCE Urban Ecomobility...
- Page 21 Dans TRIP1 ou TRIP2, cliquez une fois sur INFO. Le décompte de kilomètres sera réinitialisé. MODIFIER LA VUE DE TEMPÉRATURE Dans TEMP, maintenez INFO enfoncé : parcourez les écrans TEMP BAT, TEMP ENG et TEMP INV. Copyright© SILENCE Urban Ecomobility...
- Page 22 VOUS AVEZ L’ICÔNE POUR LE SERVICE / RÉVISION Maintenez SET et INFO enfoncés en même temps (lors du démarrage du scooter) : l’icône de clé de service (rappel de révision) disparaîtra jusqu’à ce que le prochain entretien programmé soit requis. Copyright© SILENCE Urban Ecomobility...
- Page 23 Il clignote si une pièce est proche de sa température maximale. Il reste allumé sans clignoter lorsqu’il dépasse cette température. Moteur : 100°C (clignotant), 110°C (fixe). Contrôleur : 70°C (clignotant), 75°C (fixe). BMS : 50°C ( clignotant), 65°C (fixe) / -10°C (clignotant), -15°C (fixe) Jauge de charge. Fixe lorsqu’il est connecté à une source d’alimentation. Voyant clignotant droit. Copyright© SILENCE Urban Ecomobility...
- Page 24 Réservoir de liquide de frein Tableau de bord Pare-brise Marche arrière Réservoir de liquide de frein Rétroviseur Rétroviseur Frein Frein Accelerateur INFO Feux de detresse Phares MODE Clignotants Klaxon Allumage Prise d’alimentation - USB Crochet de transport Copyright© SILENCE Urban Ecomobility...
- Page 25 - Position 2 (levier > laisser en position 2) : FEUX DE ROUTE. Pour allumer les feux de route, maintenez le levier sur le dessus. Position 1 Position 2 Lorsque les feux de route sont allumés, la lumière bleue ci-dessous s’allume sur le tableau de bords : Copyright© SILENCE Urban Ecomobility...
- Page 26 Le témoin suivant s’allume sur le tableau de bord. Utilisez-le soigneusement, surtout la première fois. Cela aide à manœuvrer pour se garer ou pour sortir d’une place de stationnement en sens inverse. Copyright© SILENCE Urban Ecomobility...
- Page 27 - Si vous continuez à serrer le levier de frein, il activera également le frein mécanique sur la roue avant. Plus vous exercez de pression sur le levier, plus le frein mécanique sera utilisé. La puissance du frein régénératif appliqué dépend du mode de conduite sélectionné (voir «MODE»). Copyright© SILENCE Urban Ecomobility...
- Page 28 Vous pouvez allumer vos feux de détresse et les laisser allumés même après avoir retiré la clé du scooter. Pour ce faire, allumez-les avec la clé puis retirez-la. Une fois éteints, ils ne peuvent pas être rallumées sans remettre la clé. Copyright© SILENCE Urban Ecomobility...
- Page 29 Le frein régénératif est plus efficace. - ECO “E” : Ce mode est destiné à une conduite plus détendue, avec une vitesse et une accélération limitées. Il donne au véhicule une meilleure autonomie. Il n’utilise pas le frein régénératif. Copyright© SILENCE Urban Ecomobility...
- Page 30 Tmot ≥ 110°C Tinv ≥ 70°C Si la température de la batterie est supérieure à 60°C, elle arrête d’alimenter le moteur et le scooter s’arrête pour se protéger (la puissance diminuera progressivement avant d’atteindre ce point). Copyright© SILENCE Urban Ecomobility...
- Page 31 MODE enfoncé jusqu’à ce que PRET apparaisse sur le compteur de vitesse et que le voyant vert (D) s’allume. Dans cette position, la clé ne peut pas être retirée. Le scooter peut également être démarré avec notre application, ce qui signifie que vous pouvez le partager sans avoir à partager la clé physique. Copyright© SILENCE Urban Ecomobility...
- Page 32 De chaque côté du feu avant, un groupe de LED est utilisé pour les feux de position et les voyants avant. c) Feux arrières Feux arrières À l’arrière du scooter, il y a le feu d’éclairage de plaque, le feu arrière et le feu stop. Copyright© SILENCE Urban Ecomobility...
- Page 33 6. Siège - Compartiment à l’intérieur du siège a) Ouvrir et fermer le siège Le siège de votre SILENCE S01 a de la place pour le conducteur et un passager, ainsi qu’un compartiment à l’intérieur avec suffisamment d’espace pour 2 casques.
- Page 34 Loquet de dévérouillage de la batterie : Boîte à fusibles et connecteur OBD : Pour verrouiller le siège, appuyez dessus jusqu’à ce que le loquet s’enclenche. Assurez-vous qu’il est verrouillé avant de conduire. Prise de courant pour charger la batterie : Copyright© SILENCE Urban Ecomobility...
- Page 35 Brancher la batterie sur n’importe quelle Une fois chargée, débrancher la Ramener et insérer la batterie dans S’assurer que la batterie est correctement prise Schuko batterie le scooter verrouillée Copyright© SILENCE Urban Ecomobility...
- Page 36 à cet effet. Le but est de le protéger lorsque la batterie est déchargée : DANGER Ne mettez pas le capuchon de protection lorsque le scooter est branché et ne mouillez jamais le cordon (même avec le capuchon). Copyright© SILENCE Urban Ecomobility...
- Page 37 Pour poser la béquille, poussez la barre en «U» vers le bas. La béquille latérale doit être utilisée lorsque le sol est trop instable ou légèrement incliné, ce qui rend impossible l’utilisation de la béquille centrale. Copyright© SILENCE Urban Ecomobility...
- Page 38 La béquille centrale doit être utilisée lorsque le sol est stable ou plat, pour de longues périodes de stationnement ou d’entretien. 8. Rétroviseurs Avant de conduire, assurez-vous toujours que les deux rétroviseurs sont correctement ajustés au conducteur actuel. Copyright© SILENCE Urban Ecomobility...
- Page 39 C. APPLICATION MOBILE - SCOOTER TOUJOURS CONNECTÉ Si une chose distingue le S01, c’est son application mobile. C’est le premier scooter électrique qui est livré en standard avec cette connexion et a été conçu dès le début pour avoir cette fonction. L’ensemble du système est conçu par et pour les utilisateurs, ce qui facilite l’utilisation du scooter et fournit toutes les informations dont vous avez besoin de manière entièrement personnalisée.
- Page 40 D. COMPOSANTS & ACCESSOIRES 1. Boîte de rangement 2. Pare-brise Le S01 peut acceuillir un rack avec Vous pouvez équiper votre S01 des poignées pour y fixer une d’un pare-brise. boîte de rangement qui remplace les poignées standards. Il assure davantage de confort et de sécurité.
- Page 41 Poids du véhicule avec batterie Poids du véhicule sans batterie Poids batterie ENSEMBLE ROUE AVANT ROUE AVANT Jante avant 15’’ Pneu avant 120/70-15 Pression pneu avant 1.8 – 2.0 FREIN AVANT Type Disque (hydraulique, combiné) Diamètre Copyright© SILENCE Urban Ecomobility...
- Page 42 TRANSMISSION MOTEUR Type Moteur sur roue, réversible pour marche arrière Puissance nominale Puissance maximale Vitesse maximale km/h Rapport puissance / masse 0.063 EFFICACITÉ ÉNERGÉTIQUE Consommation d’énergie 58.54 Wh/km Norme environementale Euro 4 Autonomie (BP 5 kWh) Copyright© SILENCE Urban Ecomobility...
- Page 43 - S’il y a une indication ou si vous pensez que la batterie a été utilisée de manière incorrecte ou est tombée, ne la branchez pas. Appelez un centre de service officiel (SVD) SILENCE, car cela pourrait être une menace pour la sécurité.
- Page 44 0 à 45 °C Composition du boîtier Aluminium and PA66 Puissance de charge maximale Puissance de décharge maximale Type de chargeur Onboard 90-240VAC; 600W Temps de charge standard 6 à 8 Modes CITY SPORT Distance de conduite maximale Copyright© SILENCE Urban Ecomobility...
- Page 45 1. Composants de la batterie Le modèle SILENCE S01 possède une batterie amovible innovante qui, en plus de ses systèmes internes de base, comprend également les éléments suivants : a) Système de chariot amovible pour batterie Ce système comprend une poignée extensible, deux roues et une base de support (à utiliser sur des surfaces planes et horizontales).
- Page 46 2. Power Avec notre système de batterie amovible sur le modèle S01, nous avons créé une série de pièces pour donner à nos batteries des utilisations supplémentaires. Il ne s’agit pas seulement de se déplacer en ville avec votre scooter électrique et de pouvoir le recharger où vous voulez, quand vous le voulez.
- Page 47 S01, ou de votre ordinateur, télévision, réchaud de camping, cafetière ou micro-onde , par exemple. Tout ce qui a besoin d’énergie électrique peut être branché sur l’onduleur. SILENCE l’a développé pour adapter la tension à 700W et alimenter tout ce que vous utilisez. Il vous suffit de connecter la batterie à l’onduleur, ce qui modifie la puissance de 60 V à 220 V. Il dispose de 2 points d’alimentation où...
- Page 48 Cette batterie dispose d’un système de surveillance, appelé BMS (Battery Management System), qui contrôle des données comme la température et la tension. Il a été développé par l’équipe R&D de SILENCE et joue un rôle très important en équilibrant la charge individuelle de chaque cellule et la charge globale de chaque série de cellules, en s’assurant que la batterie fonctionne à...
- Page 49 Les batteries qui tombent en dessous d’un certain niveau de tension ne fonc- tionnent plus seules, ce qui signifie qu’elles ne peuvent pas être chargées et doivent être amenées à un centre de service officiel. Copyright© SILENCE Urban Ecomobility...
- Page 50 7. Jauge de charge en % (SoC) Pour obtenir une lecture aussi précise que possible de l’état de charge (SoC, en %), la batterie doit être chargée à 100% (au moins après 3 ou 4 charges partielles). Copyright© SILENCE Urban Ecomobility...
- Page 51 LE TRANSPORTER DANS UN ENDROIT SÛR. Lorsque la durée de vie de votre batterie S01 arrive à son terme, vous pouvez la remettre à un centre de service SILENCE agréé pour qu’elle soit traitée correctement, ce qui limite son effet sur l’environnement.
- Page 52 10. Remarque - Durée de vie des blocs d’alimentation Lorsque la durée de vie de votre batterie S01 arrive à son terme, vous pouvez la remettre à un centre de service SILENCE agréé pour qu’elle soit traitée correctement, ce qui limite son effet sur l’environnement.
- Page 53 Apportez toujours votre scooter à un centre de service officiel SILENCE, car ils connaissent votre scooter et disposent des bons outils pour le diagnostiquer et le réparer.
- Page 54 Remplacez les pièces qui ne fonctionnent pas correctement ou qui ont été endommagées avant de conduire. Lorsque les voyants du compteur de vitesse ne fonctionnent pas correctement, ils commencent à clignoter plus rapidement pour indiquer qu’il y a un problème. Copyright© SILENCE Urban Ecomobility...
- Page 55 Les niveaux doivent toujours être vérifiés et le liquide doit être changé tous les 2 ans. S’il n’y a pas assez de liquide, ajoutez-en plus. Copyright© SILENCE Urban Ecomobility...
- Page 56 Si vous trouvez que les leviers de frein sont trop lâches et que les plaquettes de frein sont toujours en bon état, amenez le scooter dans un point de vente SILENCE officiel dès que possible pour le faire controller : Qaund l’icône «D»...
- Page 57 OK clignote sept fois et qu’elle se charge complètement. charge reel. Apportez le scooter à un distributeur officiel si le problème persiste. Message à l’écran : “0X” Dépend du problème. Apportez le scooter à votre distributeur officiel. Copyright© SILENCE Urban Ecomobility...
- Page 58 - Vérifiez le scooter pour vous assurer qu’il ne lui ai rien arrivé. - Une housse pour protéger votre scooter des éléments est un bon investissement. - Mettez un certain type de protection sur le sol pour le protéger des gouttes et éviter les dégats Copyright© SILENCE Urban Ecomobility...
- Page 59 VIN (Numéro d’identification du véhicule) Date de livraison : ................DISTRIBUTEUR ; NOM : .................... ADRESSE : ................................. VILLE : ..................................CODE POSTAL : ............................... PAYS : .................... TELEPHONE : ................................EMAIL : ..................Copyright© SILENCE Urban Ecomobility...
- Page 60 Sans usage régulier. Le scooter doit être complètement chargé avant de le laisser stationné pendant plus d’une semaine. La batterie doit être chargée complètement une fois tous les 30 jours pour maintenir la garantie valide. Tout accord qui diffère des conditions de garantie ci-dessus doit être confirmé par écrit par le fabricant. Copyright© SILENCE Urban Ecomobility...
- Page 61 C. INSPECTIONS : SCOOTER ET BATTERIE Chaque S01 doit passer une série d’inspections périodiques, basées sur les kilomètres parcourus ou au moins une fois par an (si le scooter n’a pas parcouru les kilomètres nécessaires pour nécessiter une inspection au cours de la dernière année). Il en va de même pour les batteries (be), qui ont leurs propres points d’inspection.
- Page 62 REGISTRE DES INSPECTIONS S01 (scooter et batterie) : Dates Relevés KM Signature Service IMMATRICULATION : ../../....... KM A RENOUVELER AVANT : ../../....... KM (+ 1 AN) A RENOUVELER AVANT : ../../..1 500 ..........
