Système à câble
Alimentation – Ce dispositif est inséré dans le logement pour la batterie, à l'arrière de l'appareil de
visualisation à distance. Il est connecté à l'émetteur à câble Eclipse par un fil de calibre 10 (blanc) et à la
source d'alimentation par un câble gris qui comprend deux fils, un noir et un rouge de calibre 14.

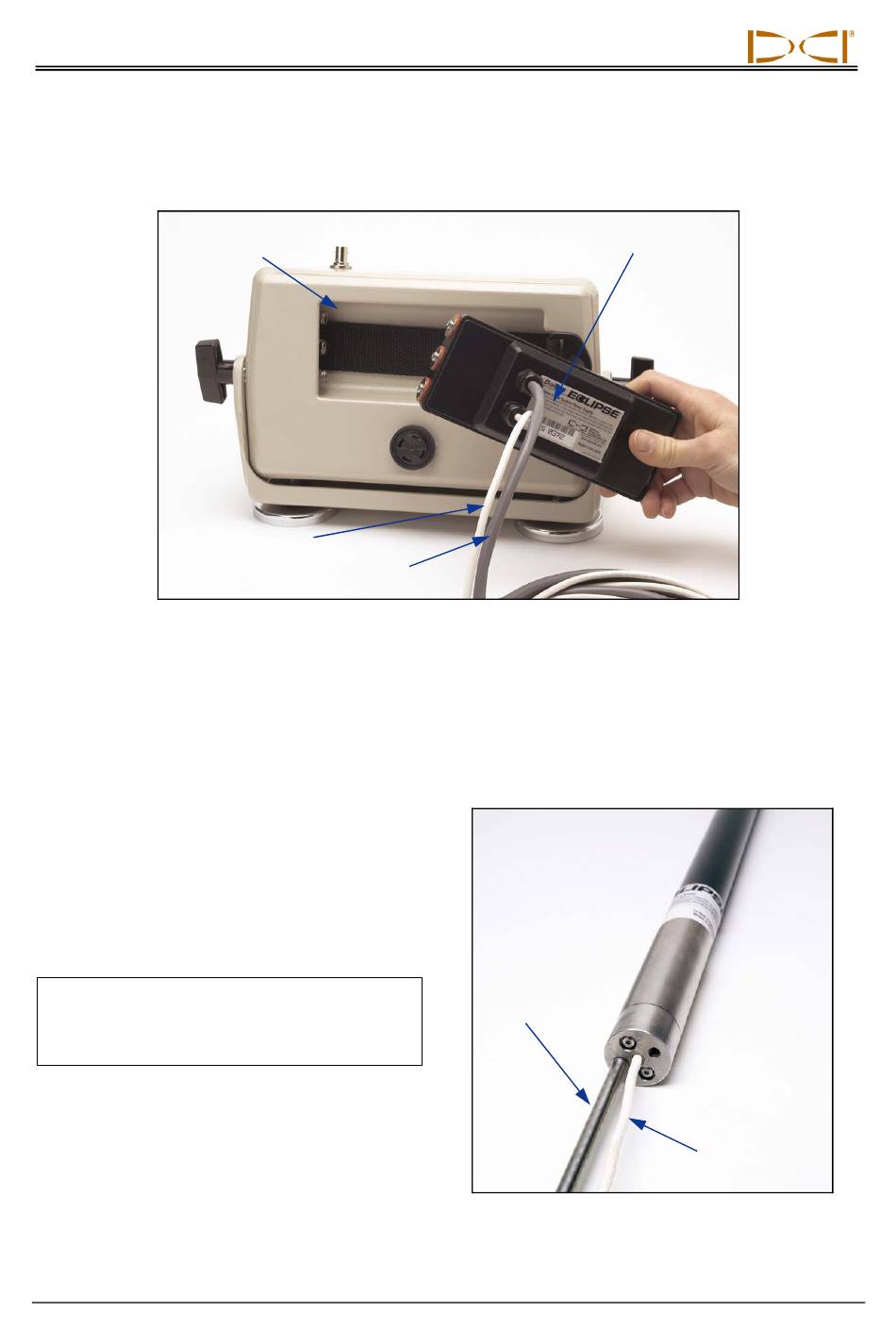

Logement de la
Insertion de l'alimentation dans la visualisation à distance
Appareil de visualisation à distance avec fonction d'émetteur à câble – Cet appareil de visualisation à
distance, spécialement configuré, fournit l'énergie, à partir de la source d'alimentation, à l'émetteur à câble
et affiche les informations de ce dernier. Tous les appareils de visualisation à distance fabriqués après
février 2002 sont équipés de cette fonction câble et présentent l'option Cable (Câble) dans le menu
principal lorsque l'appareil est mis en marche (voir le chapitre Visualisation à distance). Les appareils de
visualisation à distance fabriqués avant février 2002 peuvent être actualisés pour recevoir cette fonction
câble. Pour mettre à hauteur votre visualisation à
distance Eclipse, contactez DCI.
Outil d'extraction et d'insertion du câble – Cet
outil est utilisé pour insérer l'émetteur à câble
Eclipse dans le boîtier et l'en sortir. Deux trous
filetés (filets de 1/4"-20) à l'arrière de l'émetteur à
câble permettent de visser l'extracteur (voir la
photo).
NOTE : Il ne faut jamais tirer sur le fil
pour extraire l'émetteur à câble
du boîtier.
60
batterie
Fil blanc
Câble gris
Alimentation
Outil
d'extraction/
d'insertion
Émetteur à câble avec l'outil d'extraction/
d'insertion vissé dans l'embout
®
Eclipse
DigiTrak
Fil pour
câbles de
calibre 10
®
