est possible de raccorder un câble de section minimale
6 mm² sur le point de raccordement des liaisons équi-
potentielles (points de fixation) du climatiseur thermoé-
lectrique Rittal.
Selon la norme en vigueur, le fil de protection du câble
d'alimentation ne peut faire office de câble d'équipoten-
tialité.
24 V DC
X1
PE 1 2 3
Point de contact
pour la mise à la terre

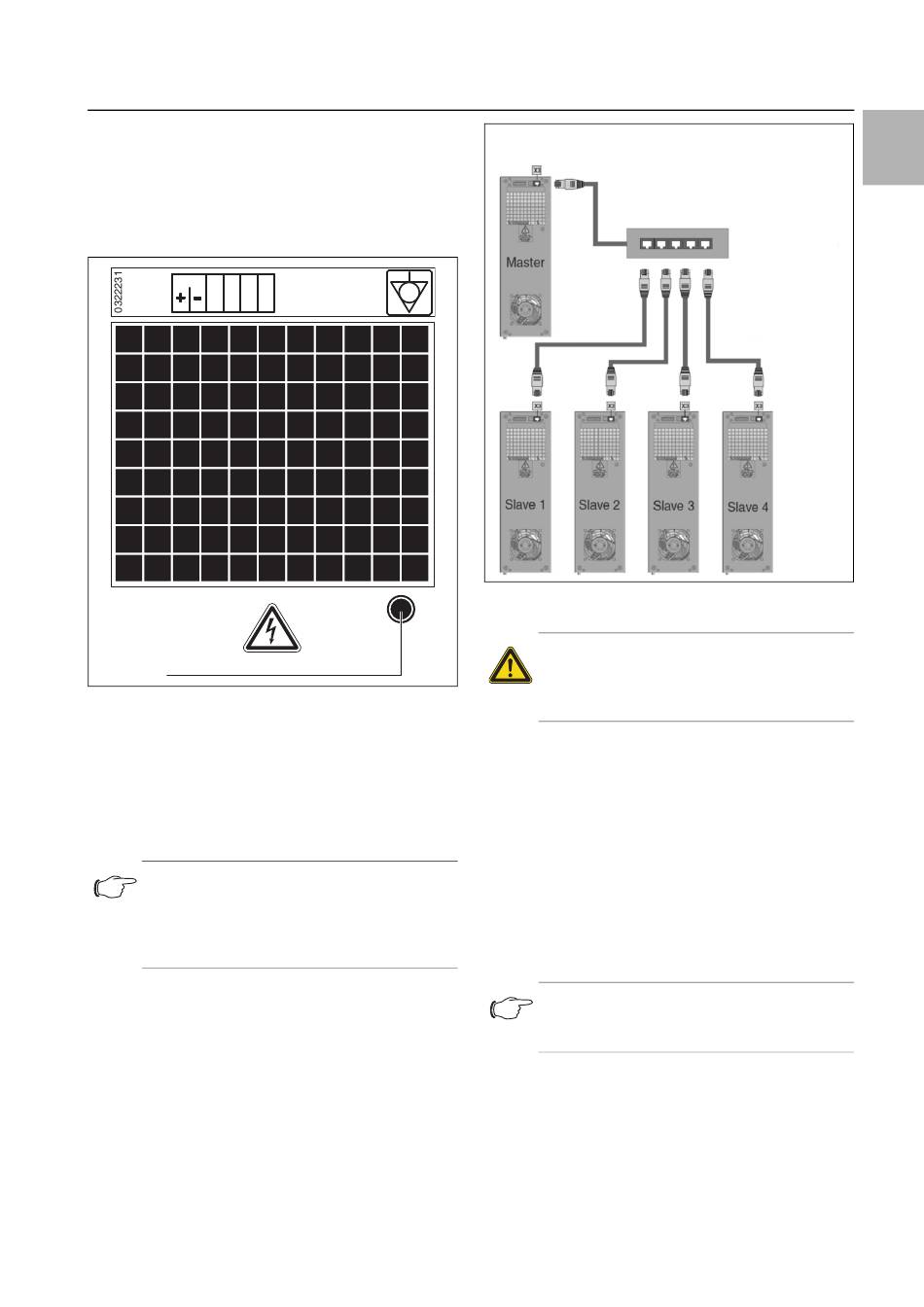

Fig. 10 :
point de raccordement pour l'équipotentialité
4.5
Installation électrique
4.5.1
Connexion Bus
Via une interface appareils sérielle X3 vous pouvez, avec
le câble maître-esclaves et l'adaptateur maître-esclaves,
connecter entre eux jusqu'à 5 climatiseurs thermoélec-
triques Rittal.
Remarque :
Les signaux électriques sur l'interface X3 cor-
respondent à des tensions inférieures ou
égales à 42 V et non pas à des tensions de
sécurité selon la norme EN 60335.
Observer les indications suivantes :
Mettre hors tension tous les climatiseurs à relier entre
eux.
Assurer l'isolation électrique requise.
Ne pas disposer les câbles de connexion parallèle-
ment aux câbles d'alimentation.
Privilégier les chemins de câbles courts.
Climatiseur thermoélectrique Rittal
X2
X3
4 Montage et raccordement
Adaptateur maître-esclave
Référence 3201.070
Fig. 11 :
exemple de raccordement : configuration maître-es-
claves
Attention !
Le câble réseau de l'adaptateur doit être
connecté directement à l'appareil
maître.
4.5.2
Interface X2 – programmation des appa-
reils
– Interface USB 2.0 pour le logiciel RTC pour PC
– Le logiciel se trouve sur le site Internet de Rittal.
4.5.3
Installation de l'alimentation électrique
Compléter l'installation électrique à l'aide des plans de
raccordement électrique représentés.
Si vous désirez pouvoir exploiter les messages émis
par le climatiseur via le relais correspondant, il suffit de
raccorder en complément une ligne correspondante
pour messages de défaut sur les bornes de raccorde-
ment 1 – 3.
Remarque :
La longueur maximale de la ligne pour mes-
sages de défaut ne doit pas dépasser 3 m.
FR
Câble réseaux
RJ45 (max. 2 m)
Référence
7030.090 (0,5 m)
7030.091 (1,0 m)
7030.092 (1,5 m)
7030.093 (2,0 m)
