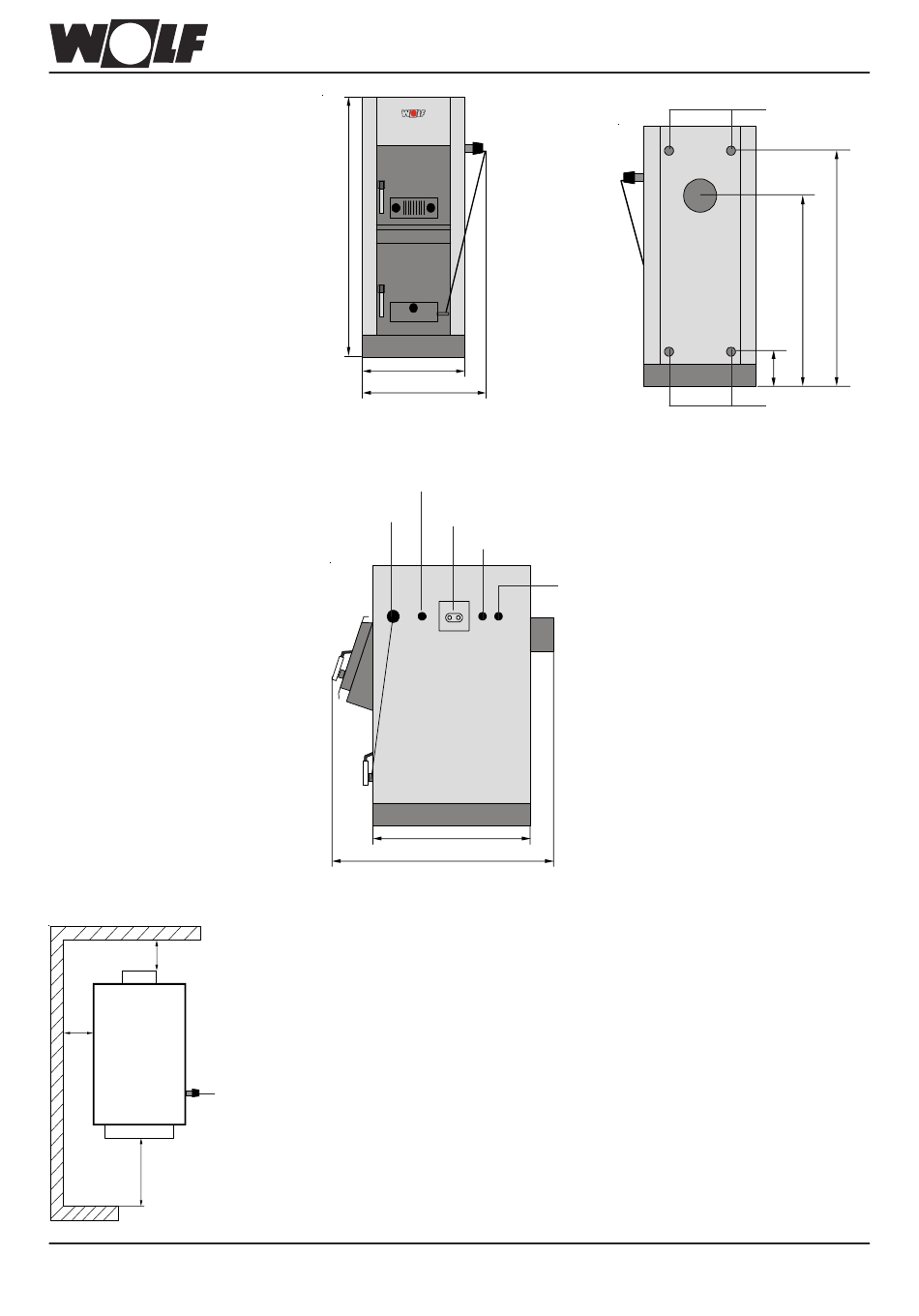

Dimensions / raccords
Mise en place
400
200
Régulateur de
combustion
700
6
Dimensions / raccords /
mise en place
1220
525
675
Thermomètre
Sécurité thermique d'écoulement (échangeur
Régulateur de
thermique compris dans la livraison)
combustion
Thermostat de chaudière
750
1100
Il faut respecter les distances minimales recommandées afin de faciliter les travaux
de montage, d'entretien et de service.
Montage du tube des fumées
Afin que l'eau de condensation éventuelle ne soit pas refoulée dans le tube des
fumées, ce dernier doit être poussé dans la cheminée de manière à y former une
saille d'env. 10 mm (le tube ne peut pas être enfoncé trop loin dans la cheminée)
Le raccord du tube des fumées à la cheminée doit être réalisé de sorte que le tube
monte de l'embout de la chaudière vers le raccord de la cheminée (montée min. 10°).
Un seul coude 90° peut être utilisé.
Une longueur de tube de fumées supérieure à 0,5 m nécessite l'isolation du tube.
Départ chaudière
Retour chaudière
Raccorder le départ et le retour
chaudière en croix.
Sonde pour sécurité
thermique d'écoulement
1020
900
190
3040045_0706
