Instructions de montage et
mode d'emploi

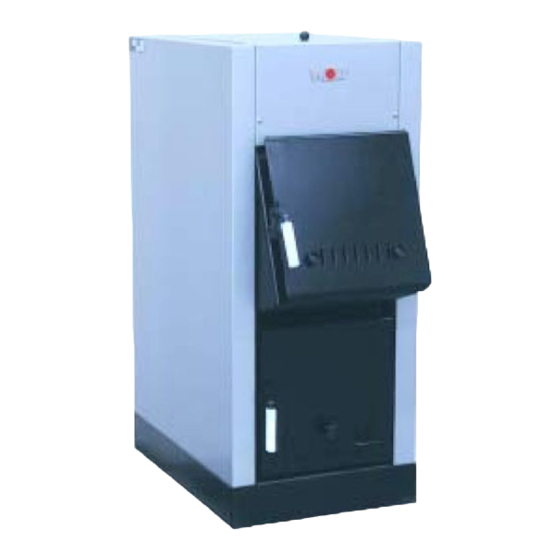

Chaudière à combustible solide FFS 14
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tél. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
3040045_0706
1
N° d'art. 30 40 045
Sous réserve de modifications
07/06
F
AT
Publicité
Manuels Connexes pour Wolf FFS 14
Sommaire des Matières pour Wolf FFS 14
- Page 1 Chaudière à combustible solide FFS 14 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tél. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 3040045_0706 N°...
- Page 2 Chaudière à combustible solide Fabriquée en acier, testée selon la norme DIN 4702 pour installations de chauffage avec pompes pour circuit de chauffage et température maximale de départ de 90°C et surpression maximale admissible de 3 bar conformément à la norme DIN EN 12828. Chaudière à...
- Page 3 Les indications données dans ces instructions doivent être respectées. En cas de non-respect des instructions de montage, le recours à la garantie ne pourra pas être invoqué envers la société WOLF. Symboles utilisés Dans ces instructions de montage, les symboles et les signes de conseil suivants seront utilisés:...
- Page 4 La chaudière à combustible solide WOLF est livrée avec échangeur thermique de sécurité intégré, la sécurité thermique d’écoulement correspondante doit cependant être commandée parmi les accessoires.
- Page 5 Conseils de sécurité Prescriptions Augmentation de la température de retour Attention Les chaudières à combustible solide doivent être pourvues d’une augmentation de la température de retour afin d’éviter la condensation des fumées et ainsi la corrosion des éléments chauffants. La température minimale de retour ne peut à...
- Page 6 Dimensions / raccords / mise en place Dimensions / raccords Départ chaudière 1220 1020 Retour chaudière Raccorder le départ et le retour chaudière en croix. Thermomètre Sécurité thermique d’écoulement (échangeur Régulateur de thermique compris dans la livraison) combustion Thermostat de chaudière Sonde pour sécurité...
- Page 7 Installation / Mise en service Sécurité thermique d’écoulement Soupape de sécurité Clapet de retenue de 6 à 10 bar Admission eau de Capteur de température refroidissement Évacuation eau de refroidissement Sécurité thermique d’écoulement Rem. : L’admission et l’évacuation d’eau de refroidissement peuvent également être permutées ! Clapet d’air Montage du régulateur de...
- Page 8 Mise en service Mise en service Le régulateur de combustion doit être installé de telle sorte que le levier soit aligné à l’horizontale par rapport à la chaudière. Régler le régulateur de combustion sur « 4 » ou « 70°C ». Ouvrir complètement le clapet d'étranglement des fumées. Placer du papier et des petits bois (env.
- Page 9 Nettoyage Reinigungsdeckel Rauchgas- drosselklappe Fülltüre Rauchrohr Heizfläche Sekundärluftklappe Rost (4-teilig) Schürtüre Aschenlade Primärluftklappe Nettoyage Rem. : Une chaudière propre fournit un meilleur rendement et allonge la durée de vie. Les grilles doivent être nettoyées tous les jours, le tiroir à cendres doit également être vidé...
- Page 10 Pufferthermostat Rauchgasthermostat Kesselthermostat schalt- ventil Thermische Ablaufsicherung 60°C thermisch...
- Page 11 Remarques 3040045_0706...
- Page 12 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tél. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tél. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 3040045_0706...
