Playback
1.
Press the button MENU to call up the menu.
2.
With the button ↓ or ↑, select the menu item "Playback" and press the release button to confi rm.
3.
The photo/video recorded last is shown on the display.
4.
Select the desired photo/video using the button ↓ or ↑.
The video playback will be started automatically. If you want to pause the video, press
the release button during playback. To continue playback of the video, press the release
button again.
13.
DETACHABLE DISPLAY
You can detach the display from the endoscope, if required. The camera picture will then be transmitted
via the monitor cable to the display. For this, proceed as follows:
1.
Slide the display upwards, toward the gooseneck, and remove the display.
2.
Connect the micro USB plug of the monitor cable to the matching connection on the left side of
the display unit.
3.
Connect the monitor cable's mini USB plug to the matching connection on the endoscope. This
connection can be found where previously the display was attached.
4.
Now turn the endoscope on. The camera picture appears on the display.
14.

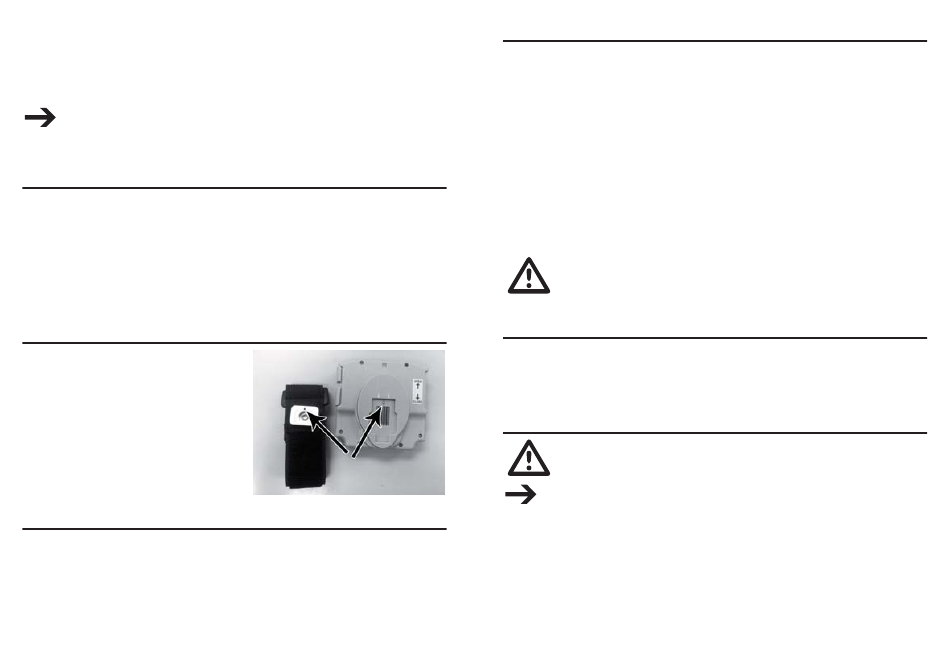

MONITOR WRISTBAND
1.
Unwrap the wristband, position and fasten it on
your arm.
2.
Mount the detachable display on the metal
plate. Observe the correct orientation, as the
metal point on the display should fi t into the
hole on the plate. Slide the display downwards
to lock it onto the wristband.
15.
CONNECTING TO A PC
1.
Open the cover on the right side of the monitor.
2.
Connect the mini USB plug to the matching socket and connect the USB-A plug to a free USB
interface on your computer.
3.
The endoscope now functions as a card reader. This enables you to have data stored on the
microSD card to be read out to the PC.
4.
Disconnect the connection fi rst via the operating system, before disconnecting the physical USB
cable.
24
2.
UTILISATION PREVUE
L'endoscope est un outil optique conçu pour le dépistage visuel d'erreurs et l'inspection d'installations
et équipements hors tension. L'image de la caméra est affi chée sur un écran TFT intégré et l'éclairage
de la pointe de la caméra peut être régulé. Une sortie vidéo PAL/NTSC est disponible. Les photos et
les vidéos peuvent être enregistrées sur une carte microSD disponible en option et être transférées
sur un PC. La caméra à col de cygne compatibles est étanche à l'eau et convient pour une utilisation
dans les liquides aqueux (pas dans les acides ni les solutions alcalines). L'appareil de base ne doit
pas être exposé à l'humidité ni mouillé. L'alimentation électrique est assurée par quatre piles de type
AA (non inclus). Toute exploitation dans les zones comportant un risque d'explosion ainsi que toute
application sur l'homme ou les animaux est interdite.
La conversion et/ou la modifi cation non autorisées de l'appareil ne sont pas permises pour des
raisons de sécurité et d'approbation (CE). Tout usage autre que celui décrit ci-dessus est interdit, peut
endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc.
Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.
Observez toutes les consignes de sécurité et renseignements contenus dans ce
mode d'emploi.
3.
CONTENU DE L'EMBALLAGE
•
Endoscope
•
Boîtier de transport
•
Câble vidéo
•
Câble pour moniteur
4.
EXPLICATION DES SYMBOLES
Dans ce mode d'emploi, le symbole avec un point d'exclamation dans un triangle signale
des consignes importantes, qui doivent être absolument respectées.
Ce symbole peut être rencontré lors de conseils et renseignements qui vous sont
donnés sur le fonctionnement.
•
Câble USB
•
3 accessoires (aimant, crochet, miroir)
•
Bracelet pour moniteur
•
Mode d'emploi
