3.2. Raccordement
3.3. Mise en parallèle
Les capteurs doivent être montés en parallèle, les tresses de masse reliées entre elles. La recopie (Sense)
doit être reliée sur les alimentations capteur avant les points de mise en parallèle et les résistances
d'équilibrage.
3.4. Etalonnage
Celui-ci doit être effectué après un temps de mise sous tension minimum de 10 à 15 minutes afin d'avoir une
bonne stabilisation en température de l'installation. Les capteurs ne doivent pas en général être ajustés entre
eux. Toutefois, lorsqu'une plus grande précision doit être obtenue, il est parfois nécessaire d'équilibrer les
capteurs individuellement par des résistances dans la boîte de jonction. Cette résistance n'est que de
quelques ohms (±10 Ω) et est placée dans l'alimentation du capteur. On place une résistance ajustable en
parallèle sur une résistance fixe. Le capteur le plus sensible aura sa résistance d'entrée augmentée, le moins
sensible aura sa résistance d'entrée la plus basse. Vous remarquerez qu'il est préférable d'agir sur les 2 fils
d'alimentation, le montage est donné à titre indicatif et permet une variation de 0 à 20 ohms en série sur
l'impédance d'entrée (2 X 10 ohms).
MA-4500_FR.doc
Le câblage des capteurs doit être éloigné au maximum
des câbles à courant fort (moteurs, transfos) et être
placé dans des conduits séparés.
Dans les boîtes de jonctions, les connexions soudées
sont préférables aux connexions vissées.
Il est utile de placer dans les boîtes de jonctions un sac
de SILICA-GEL pour garder une atmosphère sèche.
SENSY peut fournir une boîte de jonction en pvc avec
presse-étoupe PG9 pouvant recevoir 4 ou 6 capteurs
en parallèle.
Réf. :
Boîte de jonction
JBOX-4R (4 entrées - 1 sortie)
JBOX-6R (6 entrées - 1 sortie)
Page 7 on 16

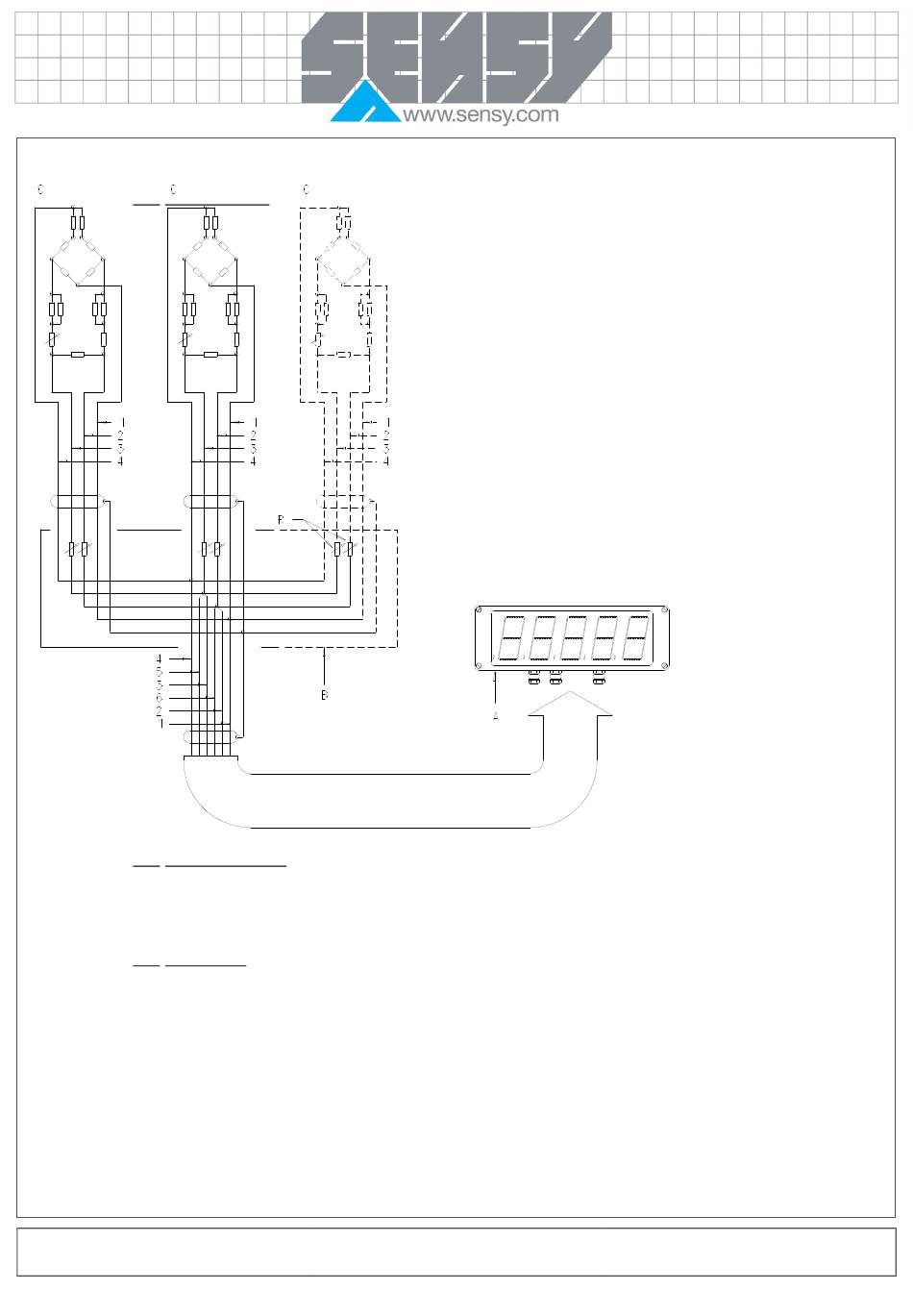

A) Afficheur (Ex. DV680)
B) Boîte jonction
C) Capteur
R) Résistance ajustage
1) Mesure Signal-
(Vert)
2) Alim.
Excitation- (Jaune)
3) Alim.
Excitation+ (Brun)
4) Mesure Signal+
(Vert)
5) Recopie (Sense)+
(Rose)
6) Recopie (Sense)+
(Gris)
Rev: 29/10/2020
