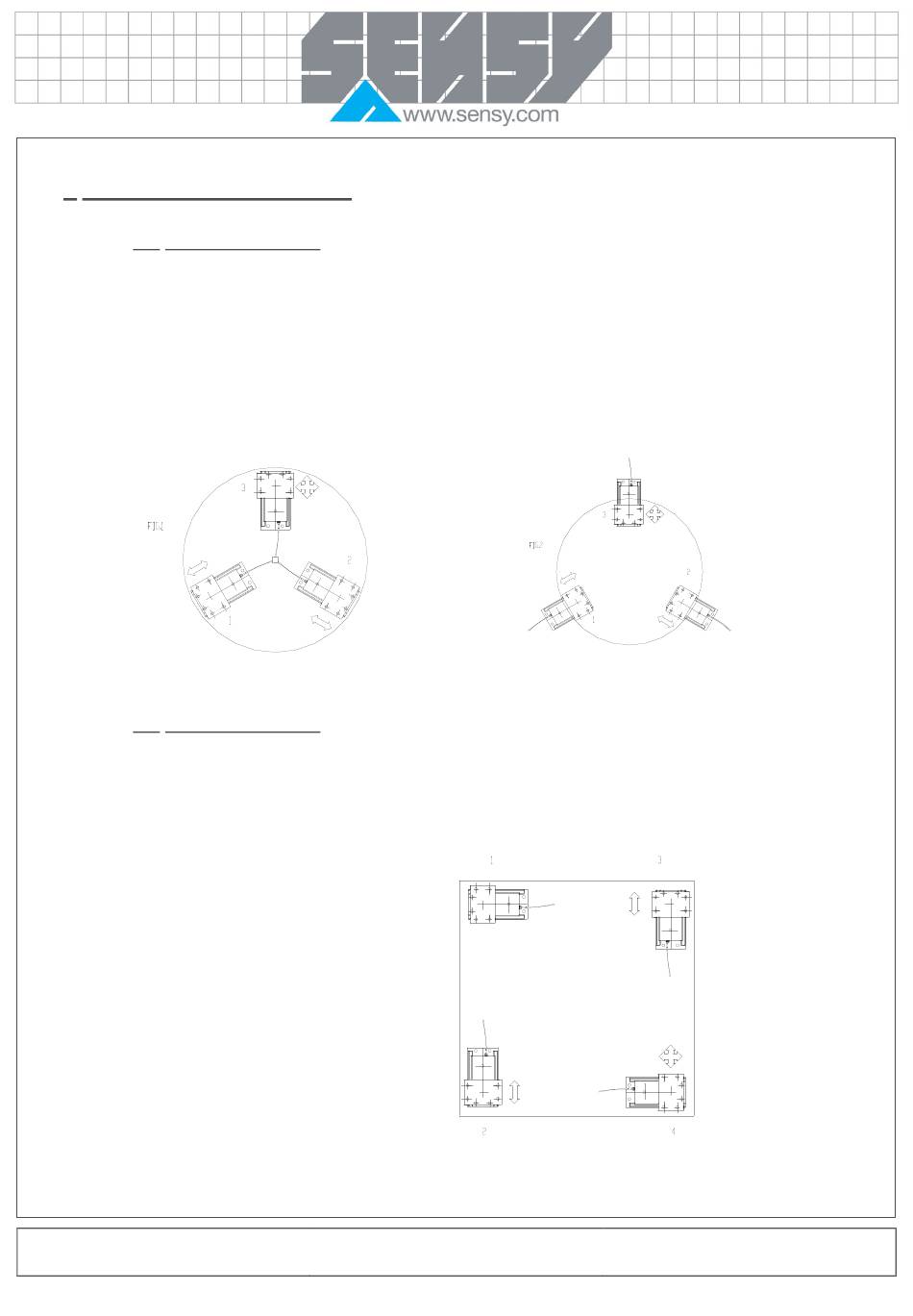

5. MONTAGE DILATATION MOYENNE
5.1. Montage à 3 capteurs
Pour des dilatations moyennes : (1/2 mm par capteur 4500 0.5 - 3 t)
Les bases sont solidement fixées et les capteurs sont équipés comme suit :
1 - goupille enlevée
2 - goupille enlevée
3 - montage glissant (voir page 4)
Pour une meilleure assise, on peut monter les capteurs vers l'extérieur (Fig.2)
5.2. Montage à 4 capteurs
Pour des dilatations moyennes :
(1/2 mm par capteur 4500 0.5 - 3 t)
(1.5 mm par capteur 4500 5 - 7.5 t)
(2/4 mm par capteur 4500 10 - 20 t)
1 - support et base fixes
2 - goupille du support enlevée
3 - goupille du support enlevée
4 - montage glissant (voir page 4)
MA-4500_FR.doc
(1.5 mm par capteur 4500 5 - 7.5 t)
(2 mm par capteur 4500 10 - 20 t)
Page 11 on 16
Rev: 29/10/2020
