9.1.3
Montaż
Wymień pierścień uszczelniający znajdujący się wokół przedniej
płyty. Podczas montażu sprawdź poszczególne uszczelki pod
kątem uszkodzeń, stwardnień, pęknięć (włoskowatych) i/lub
odbarwień. W razie potrzeby zamontuj nową uszczelkę. Brak
zamontowanych zwalniaczy lub ich nieprawidłowy montaż może
prowadzić do poważnych uszkodzeń.

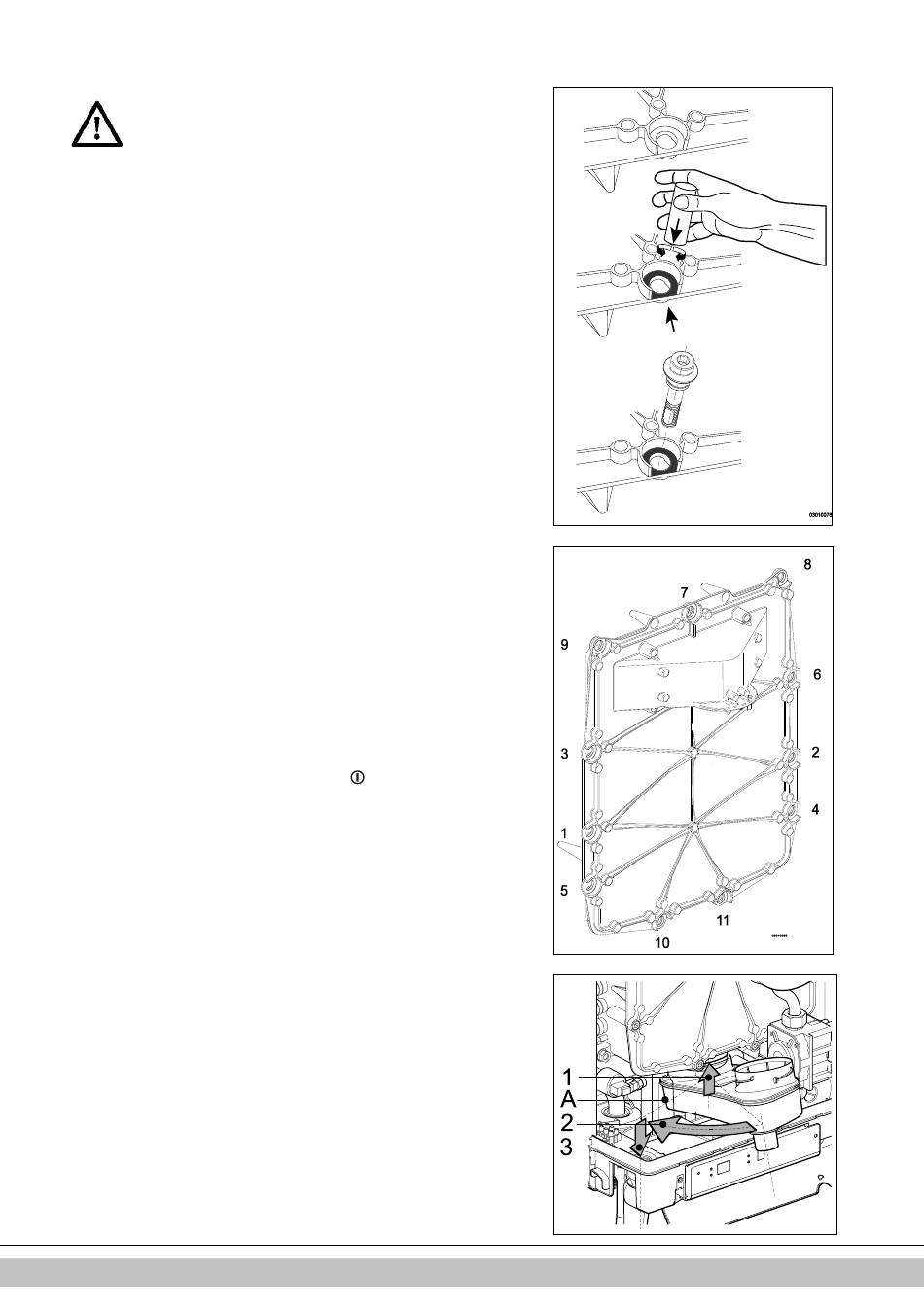

1.
Umieścić zwalniacze w wymienniku ciepła.
2.
Sprawdzić, czy pomiędzy kołnierzem śruby mocującej a płytą czołową
znajduje się cienka warstwa smaru ceramicznego.
Jeśli nie ma tam smaru lub jest go za mało, należy go uzupełnić (patrz
obrazek).
3.
Wskazówka: Wymień pierścień uszczelniający znajdujący się wokół
przedniej płyty. Oczyśćkomorę pierścienia uszczelniającego za pomocą
miękkiej szczotki i upewnij się, że nowa uszczelka typu o-ring jest dobrze
wciśnięta dookoła. Unikaj rozciągania lub rozdzierania. Umieść blachę
czołową na wymienniku ciepła i zabezpiecz ją specjalnymi śrubami
(imbusowymi). Równo dokręcać ręcznie śruby, krzyżowo (10 – 12 Nm).
Kolejność dokręcania została pokazana na obrazku.
Należy zauważyć: blacha czołowa pokazana na obrazku ma 11 śrub
mocujących (EHOB42ABV1H). Blacha czołowa EHOB12AAV1H i
EHOB18AAV1H ma 9 śrub.
4.
Równo dokręcać ręcznie w poprzek śruby regulatora kotłowego.
5.
Zamocuj złączkę poniżej zaworu gazowego.
6.
Podłącz wentylator do zespołu zaworu gazowego. Odłącz przewód
zapłonowy.
7.
Zamontować tacę kondensatu poprzez wsunięcie jej w zewnętrzną część
włącznika (1), z połączeniem syfonu, przed dolną półką. Następnie należy
obrócić tacę w lewo (2) i wcisnąć w dół w połączenie syfonu (3). Upewnić się,
że tylna część tacy spoczywa na krzywkach w tylnej spodniej części
pojemnika (A).
8.
Wypełnić syfon wodą i wpiąć go do połączenia zlokalizowanego pod tacą.
9.
Wsunąć przewód spalin obracając go w lewo, z końcówką wokół łącznika
spalin w górnej pokrywie. Zamontować spód w tacy kondensatu, ściągnąć
uszczelkę w dół i zacisnąć pokrętło w prawo.
10. Odkręcić kurek gazowy i sprawdzić złączki gazowe pod zaworem gazu i na
wsporniku montażowym pod względem szczelności.
11. Sprawdzić system c.o. i przewody wodne pod względem przecieków.
12. Podłączyć wtyczkę do gniazdka.
13. Włącz urządzenie przy pomocy przycisku
14. Sprawdzić przednią pokrywę, podłączenie wentylatora do pokrywy oraz
przewody spalinowe pod względem nieszczelności.
15. Sprawdzić regulację gaz-powietrze (patrz pkt 7.7 ) i sprawdzić złączki
gazowe zaworu gazu pod względem szczelności.
16. Zamontuj obudowę i dokręć dwie śruby po lewej i prawej stronie
wyświetlacza, następnie zamknij pokrywę wyświetlacza.
17. Sprawdzić ogrzewanie oraz zaopatrzenie w ciepłą wodę dla prawidłowego
funkcjonowania.
Daikin Europe NV
.
52
