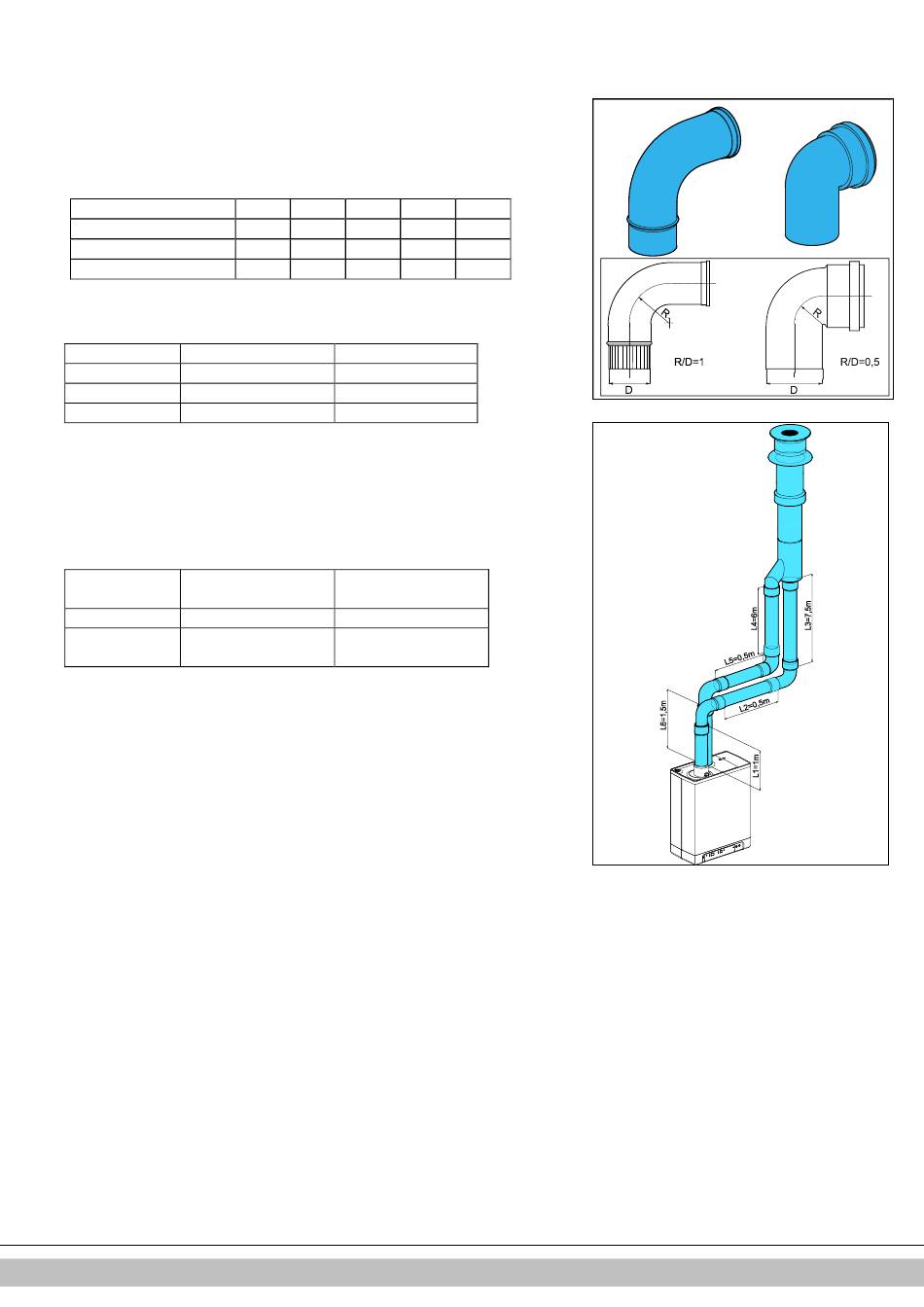

5.10.3 Lunghezze dei tubi ammesse in corrispondenza dei sistemi paralleli
del tubo di alimentazione aria e del tubo dei fumi
Lunghezze dei tubi ammesse in caso di applicazione da Ø80 mm (somma totale
del diametro del tubo di scarico dei fumi e del tubo di aspirazione aria).
C13
EHOB12AAV1H 100 m 100 m 100 m 100 m 100 m
EHOB18AAV1H 100 m 100 m 100 m 100 m 100 m
EHOB42ABV1H
Lunghezze dei ricambi
Curva da 90° R/D=1
Curva da 45° R/D=1
Gomito da 90° R/D=0,5
Gomito da 45° R/D=0,5
Esempio di calcolo
Tubo Lunghezze dei tubi
Uscita dei fumi L1+L2+L3+2x2 m
Alimentazione L4+L5+L6+2x2 m
dell'aria
Note:
La lunghezza totale dei tubi è: la somma delle lunghezze dei tubi dritti + somma delle
lunghezze dei tubi di ricambio per curve/gomiti fino ad un totale di 25 metri. Se
questo valore è inferiore alla lunghezza del tubo massima ammessa, l'uscita dei fumi
soddisfa i requisiti per questo punto.
