Entrées d'alarme
Les entrées d'alarme au niveau de l'enregistreur servent
à contrôler les événements par le biais d'un détecteur à
câblage externe (contacts de porte, détecteur de
mouvement, détecteur de fumée, barrières infrarouges,
etc.). Au niveau de l'enregistreur, les entrées peuvent
servir, entre autres, à activer un enregistrement, une
alerte via CMS ou à envoyer un e-mail d'alarme. Les
entrées d'alarme correspondent à des contacts de
commutation purs (Normally Open/Normally closed) qui
ne doivent pas être actionnés par le courant.

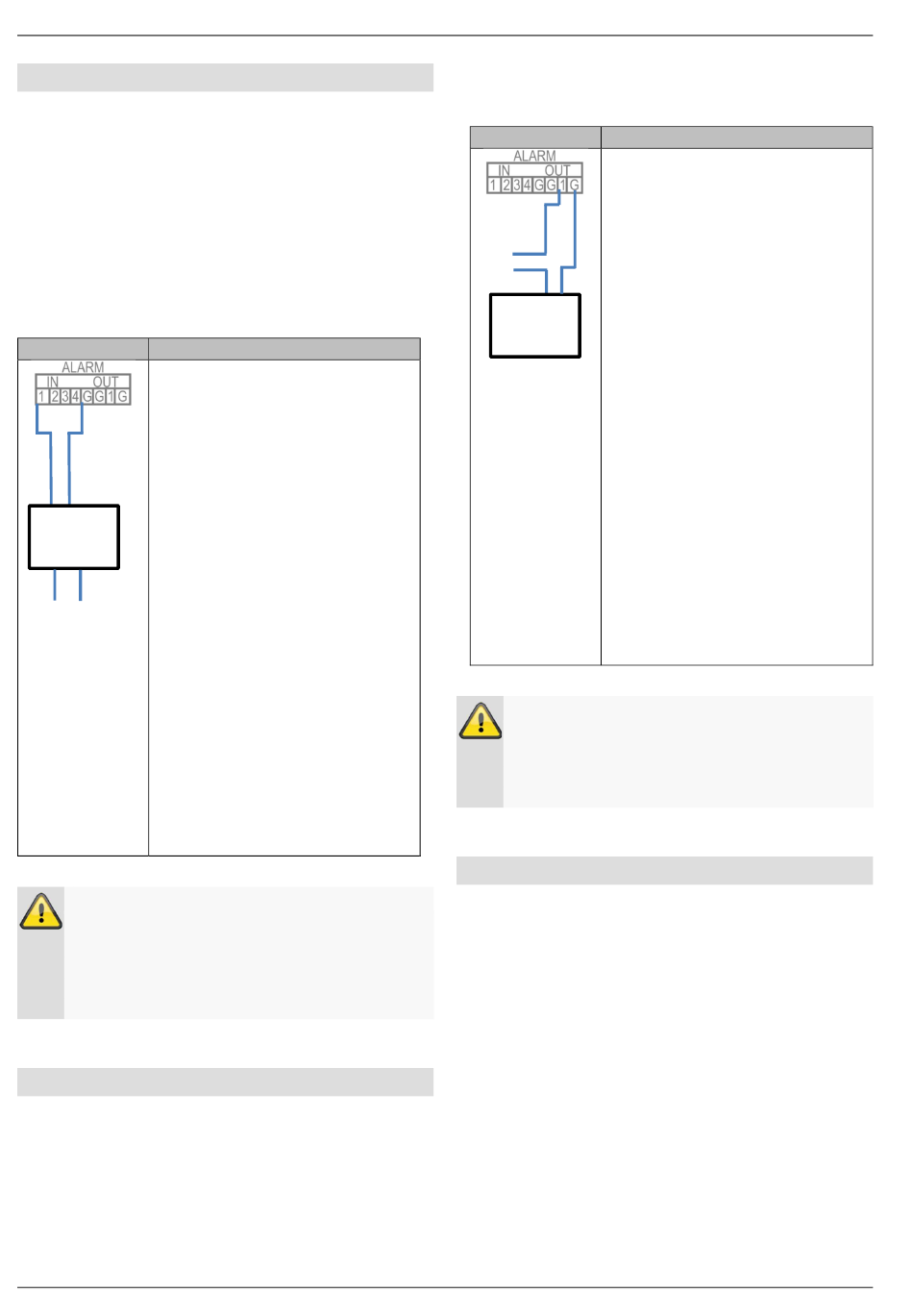

Raccordement Description
En fonction du modèle
d'enregistreur, de 1 à 16 entrées
sont à votre disposition.
Commencez par raccorder le
contact du détecteur à une entrée
libre (IN1-16), puis reliez le contact
de mise à la terre (G).
Détecte
Connectez d'autres détecteurs en
ur
suivant le même principe :
IN1  G
IN2  G
_
IN3  G

....
IN16  G
Il importe peu que vous raccordiez
tous les détecteurs à un contact de
mise à la terre ou que vous les
répartissiez sur les contacts
existants. Utilisez des borniers à
pinces pour raccorder plusieurs
connecteurs à un contact de mise
à la terre.
Remarque
Après raccordement du détecteur à l'entrée
d'alarme de l'enregistreur, vous devez
programmer le comportement en état normal
(NO/NF) et la réaction face aux événements dans
le menu de configuration.
Sorties d'alarme
Les sorties d'alarme au niveau de l'enregistreur servent à
contrôler les actions d'appareils/actionneurs à câblage
externe (sirène, lampe, dispositif d'ouverture de porte,
etc.). La commutation des sorties d'alarme a lieu via un
relais intégré au niveau de l'enregistreur. La puissance
maximale de commutation des consommateurs ne doit
13
Raccordements E/S externes et câblage
pas dépasser la spécification de 12 V/1 A afin de
prévenir tout dommage au relais/à l'enregistreur.
Raccordement Description
En fonction du modèle
d'enregistreur, de 1 à 8 sorties
sont à votre disposition.
Commencez par raccorder
l'actionneur/le consommateur à
_

une sortie libre (OUT1-8), puis
reliez le contact de mise à la terre
(G).
Actionn
eur
Connectez d'autres actionneurs en
suivant le même principe :
OUT1  G
OUT2  G
OUT3  G
....
OUT8  G
Il importe peu que vous raccordiez
tous les actionneurs à un contact
de mise à la terre ou que vous les
répartissiez sur les contacts
existants. Utilisez des borniers à
pinces pour raccorder plusieurs
actionneurs à un contact de mise à
la terre.
Remarque
Après raccordement de l'actionneur à la sortie
d'alarme de l'enregistreur, vous devez
programmer la réaction face aux événements
dans le menu de configuration.
Sortie RS-485 (NVR10030/NVR10040)
La sortie RS-485 au niveau de l'enregistreur sert à
commander les caméras analogiques PTZ.
La commande de caméras IP à fonction PTZ intégrée a
entièrement lieu via le réseau.
Le recours à l'interface constitue une solution alternative
pour l'utilisation de caméras IP avec commande moteur
externe.
