4. Avant le durcissement du revêtement ou de la colle, emmancher la bague à labyrinthe par les
vis sans tête jusqu'à environ 3 mm du couvercle de palier.
Dans la version "Indice de protection supérieur", pousser la bague à labyrinthe jusqu'à la
butée de l'arbre.

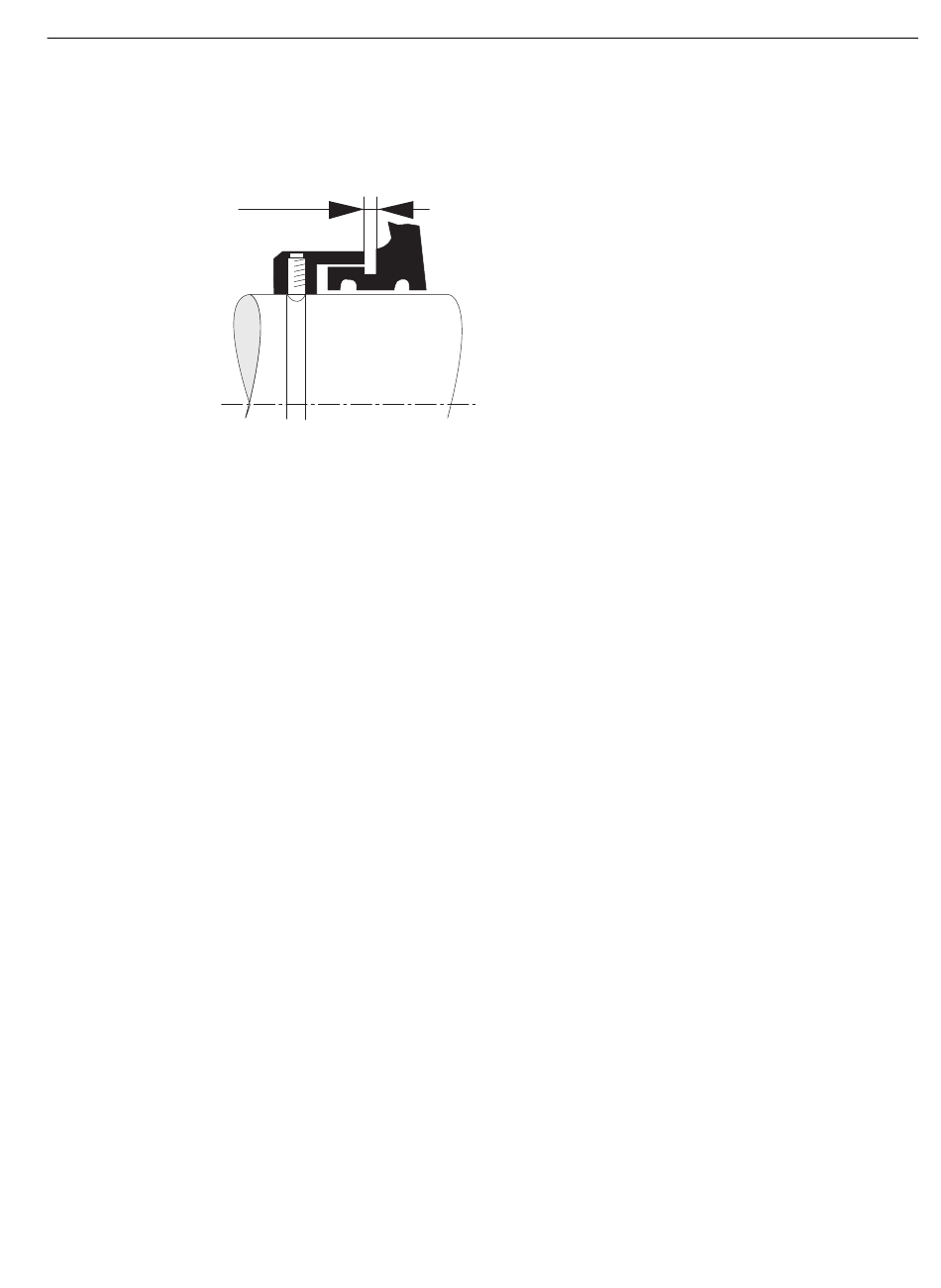

Figure 9-6
5. Fixer la bague à labyrinthe en serrant les vis sans tête. Contrôler par de petits mouvements
de va-et-vient dans le sens axial, si les pointes des vis sans tête sont bien engagées dans la
gorge de l'arbre.
La bague est en position axiale correcte lorsque les vis sans tête d'immobilisation dans le sens
axial s'engagent dans la gorge de l'arbre.
9.4.9
Raccordements électriques
• Remplacez les éventuelles vis attaquées par la corrosion.
• N'endommagez pas les isolations des parties sous tension.
• Consignez la position des plaques signalétiques et des plaques supplémentaires devant
éventuellement être démontées.
• Evitez d'endommager les bords de centrage.
9.4.10
Toit de protection, montage du codeur rotatif sous un toit de protection
Insérer les vis de fixation dans les trous de la surface extérieure du toit de protection et visser avec
un couple de serrage de 3 Nm ±10 %.
9.4.11
Couples de serrage pour plaque à bornes et mise à la terre
Les couples de serrage pour les raccords électriques de la plaque à bornes et de mise à la terre
sont indiqués dans le tableau ci-après.
1MB5 hauteur d'axe 400/450
Instructions de service, 04/2023, A5E52802383A
3 mm
Position des vis sans tête de la bague à labyrinthe (schéma de principe)
Entretien
9.4 Remise en état
143
