9.4.8.5
Montage de la bague à lèvre à frottement axial
Condition
Le palier à roulement est déjà monté.
Montage de la bague à lèvre à frottement axial
1. Graisser la surface de frottement axiale. La portée de l'arbre doit être exempte de graisse.

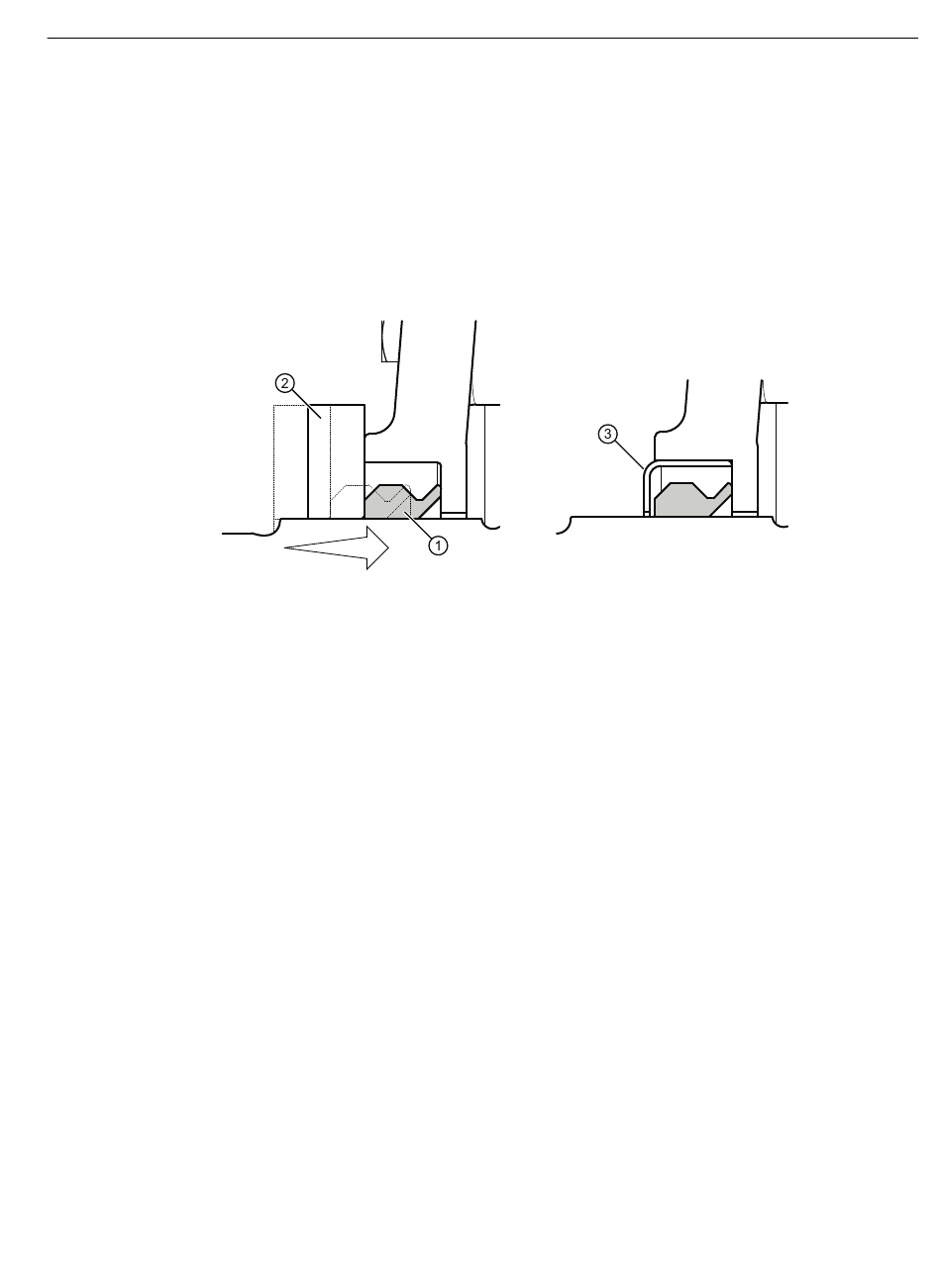

Figure 9-4
2. Engager la bague à lèvre
La bague à lèvre à frottement axial est dans sa position axiale correcte lorsque la face frontale
du couvercle de palier et le bord extérieur de la bague à lèvre sont dans le même plan.
Montage du boîtier protecteur pour l'indice de protection IP56
Pour l'indice de protection IP56, la bague à lèvre à frottement axial pour l'étanchéité extérieure
des paliers comporte un boîtier protecteur
1. Emmancher le boîtier protecteur sur l'arbre.
2. Veiller à ce que la précontrainte du boîtier soit encore suffisante. Si nécessaire, remplacer le
boîtier protecteur.
3. Positionner le boîtier protecteur de telle façon que l'une des deux fentes longitudinales
vienne coïncider avec la fente d'écoulement d'eau dans le bas du couvercle de palier ou du
flasque-palier.
9.4.8.6
Montage de la bague à lèvre à frottement axial (option "Degré de protection
supérieur")
Associée à la bague à lèvre à frottement axial, la chambre à graisse de la bague à labyrinthe
garantit l'indice de protection IP65.
1MB5 hauteur d'axe 400/450
Instructions de service, 04/2023, A5E52802383A
①
Bague à lèvre à frottement axial
②
Disque d'aide au montage
③
Boîtier protecteur
Montage de la bague à lèvre à frottement axial
①
à l'aide d'un disque de montage
③
en tôle dans le couvercle de palier.
Entretien
9.4 Remise en état
②
sur l'arbre.
141
