Installation
Raccordement de l'alimentation
Le sectionneur doit être en position arrêt (OFF) avant d'effectuer les connexions des câbles
d'alimentation. Aux États-Unis, il convient d'appliquer une procédure de « verrouillage et étiquetage »
jusqu'à la fin de l'installation. Dans les autres pays, respecter les procédures de sécurité nationale et
locale appropriées.

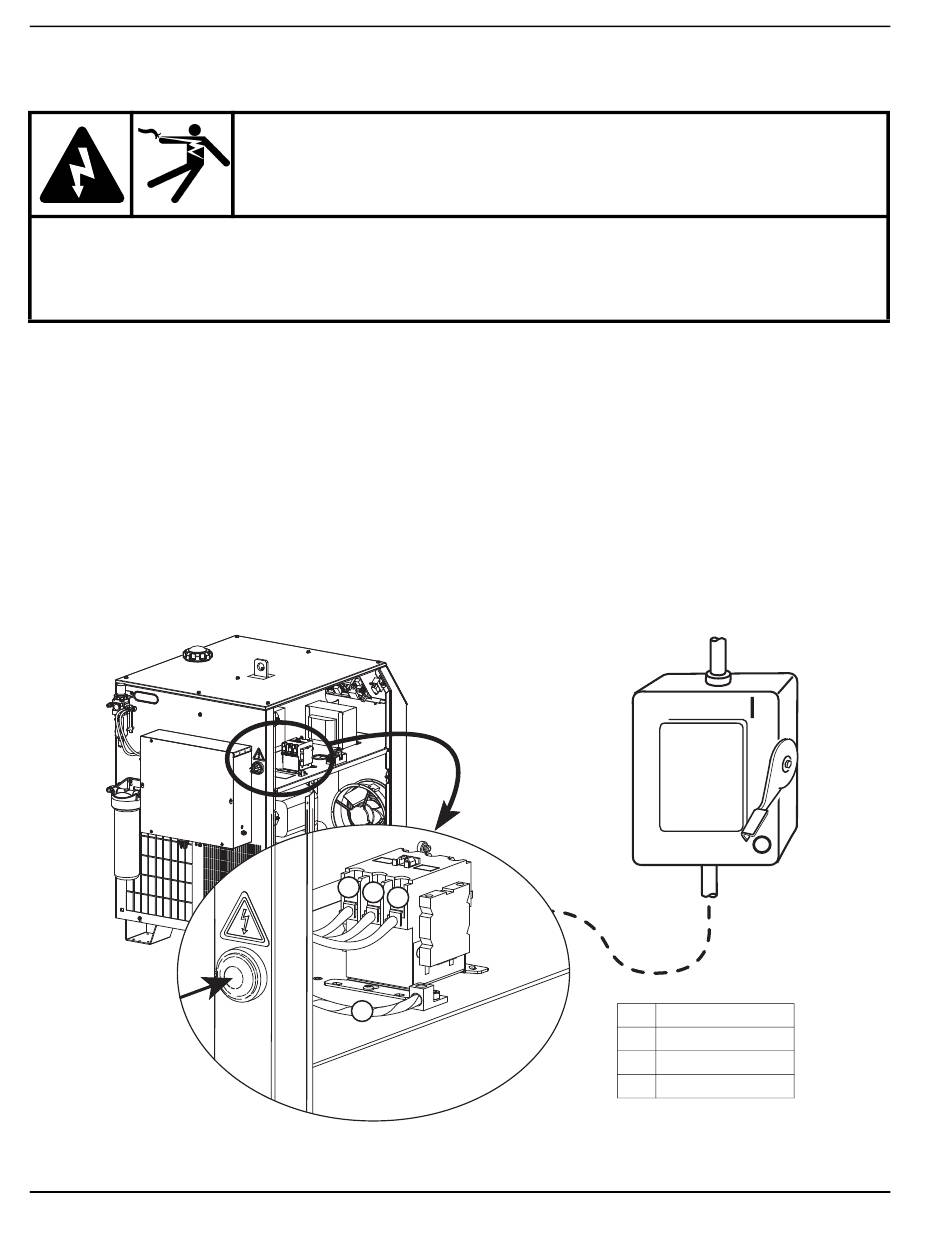

1. Faire passer le câble d'alimentation dans le serre-câble à l'arrière de la source de courant.
2. Connecter le fil de masse (PE) à la borne TERRE comme illustré ci-dessous.
3. Connecter les fils d'alimentation aux bornes du contacteur comme illustré ci-dessous. Pour les modèles avec filtre
EMI connecter les fils d'alimentation au bornier du filtre EMI. Le couple de serrage recommandé des bornes du
contacteur ou du filtre EMI est de 7 – 8 Nm.
4. Vérifier que le sectionneur est en position arrêt (OFF) et y reste pendant toute la durée de l'installation
du système.
5. Connecter les fils du cordon d'alimentation au sectionneur conformément aux codes électriques locaux et nationaux.
Couleur des fils (Amérique du Nord)
U = Noir
V = Blanc
W = Rouge
(PE) Terre = Vert/Jaune
64
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Couleur des fils (Europe)
U = Noir
V = Bleu
W = marron
(PE) Terre = Vert/Jaune
4
3
2
1
1
Terre
2
L1
3
L2
4
L3
MAXPRO200 Manuel d'instructions 807702
