Installation
13. Si le portique de découpe se déplace sur des rails non soudés à la table, alors chaque rail doit être relié par un câble
de masse de l'extrémité du rail jusqu'à la table. Les câbles de masse du rail sont connectés directement à la table
et ils ne doivent pas être connectés à la barre omnibus de masse de la table.
14. Si un circuit imprimé de diviseur de tension est installé, il doit être monté aussi près que possible du point où la
tension de l'arc est recueillie. L'un des emplacements recommandés est la partie interne du boîtier du système
plasma. Si un panneau diviseur de tension Hypertherm est utilisé, le signal de sortie est isolé des autres circuits.
Le signal traité doit être transmis par un câble blindé torsadé (Belden 1800F ou équivalent). Utiliser un câble avec
une gaine tressée, et non un blindage à pellicule. Connecter le blindage au châssis du système plasma et laisser son
autre extrémité libre.
15. Tous les autres signaux (analogique, numérique, série et encodeur) doivent être transmis par des paires torsadées
dans un câble blindé. Les connecteurs de ces câbles devraient être munis d'un boîtier en métal. Le blindage, et non
le drain, doit être connecté au boîtier en métal du connecteur à chaque extrémité du câble. Ne jamais connecter
le blindage ou le drain dans le connecteur se trouvant sur l'un des contacts.

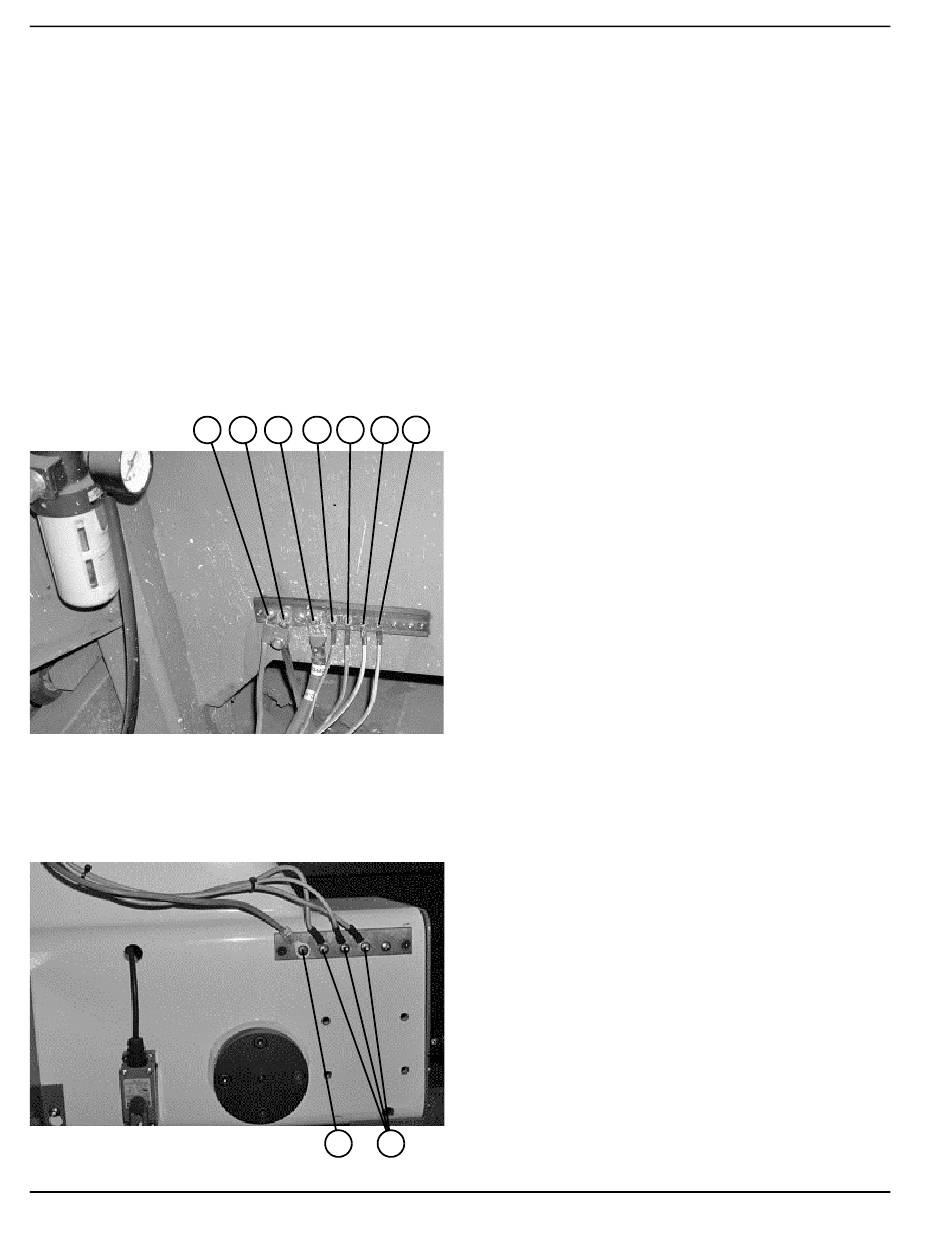

L'image ci-dessous montre un exemple de bus de masse d'une table de coupe avec un système de
coupe HPR ou MAXPRO200. Les composants illustrés ici peuvent être différents de ceux de votre système.
1
L'image ci-dessous montre un exemple d'un bus de terrain de masse d'un portique de découpe. Il est boulonné au
portique de découpe, près du moteur. Chacun des câbles de masse provenant des composants montés sur le portique
de découpe est connecté à la barre omnibus. Un seul câble de haut calibre connecte ensuite la barre omnibus de masse
du portique de découpe à la barre omnibus de masse de la table.
48
2
3
4 5
6 7
1
2
1 Barre omnibus de mise à la terre du portique
de découpe
2 Piquet de terre
3 Faisceau du système plasma (+)
4 Console HFD (n'est pas présente sur tous
les systèmes)
5 Coffret CNC
6 Porte-torche
7 Châssis du système plasma
1 Câble vers la barre omnibus de masse de la
table de coupe
2 Câbles de masse provenant des
composants du portique de découpe
MAXPRO200 Manuel d'instructions 807702
