Atlantic Fujitsu Serie Notice D'installation page 10

3

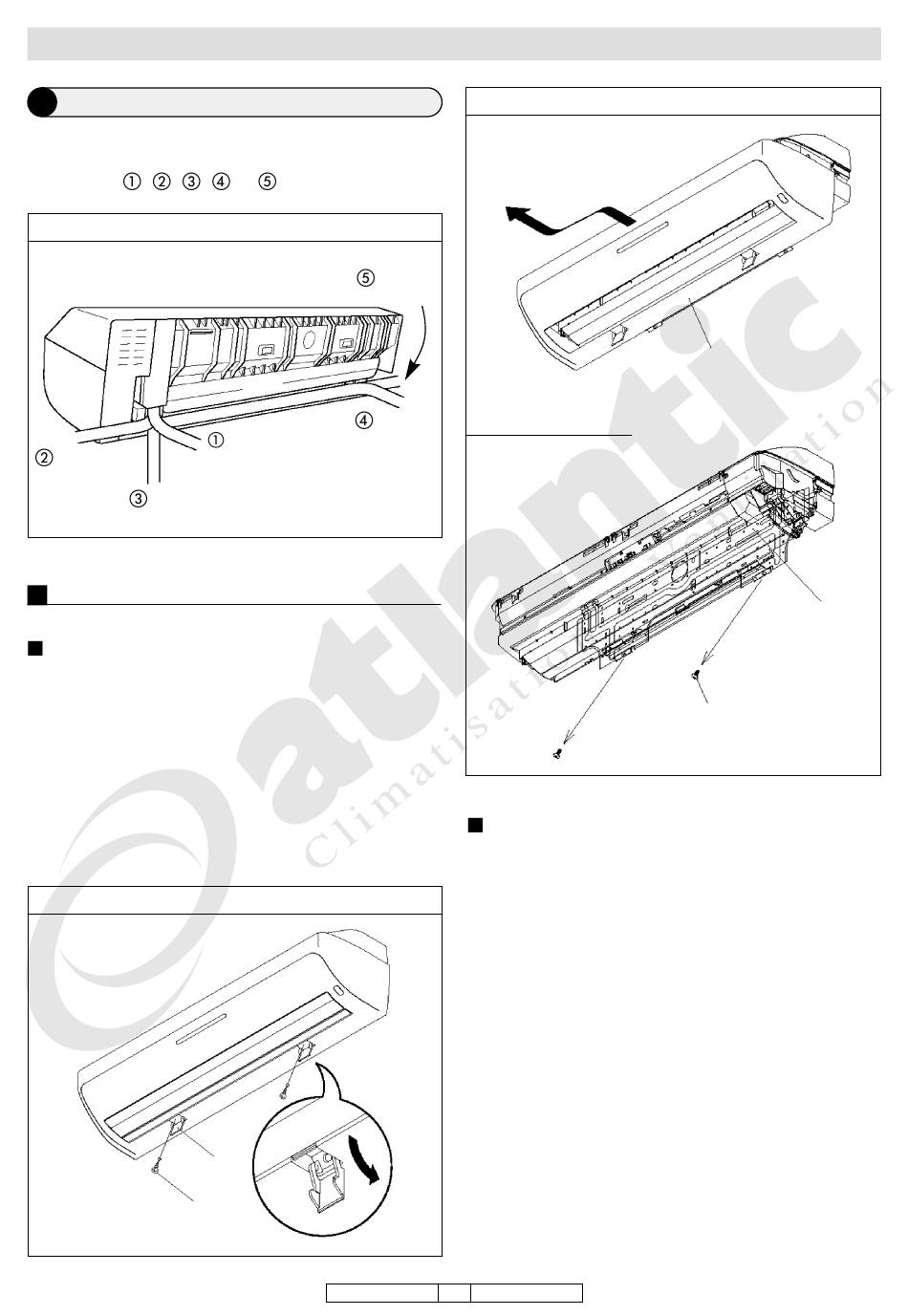

INSTALLATION DE L'UNITÉ INTÉRIEURE
Le raccordement des lignes frigorifiques peut
s'effectuer dans les cinq directions indiquées par
les chiffres , ,
Fig. 5
ARRIÈRE DE L'APPAREIL
Sortie
droite
Sortie
droite
Installation du support mural
1
Dépose du dosseret de fixation murale
Déposez le dosseret de fixation murale de l'unité
intérieure en respectant l'ordre suivant :
1. Ouvrez les caches-vis et retirez les deux vis.
(Fig. 6)
2. Retirez le capot de l'unité intérieure en le
tirant vers l'avant. (Fig. 7)
3. Retirez les vis auto-taraudeuses maintenant le
dosseret de fixation murale. ( Fig. 8)
Fig. 6
Cache-
vis
Vis auto-taraudeuse
PROCÉDURE D'INSTALLATION
, et de la Fig. 5.
Sortie arrière
droite
NOVEMBRE 2004
Fig. 7
Sortie
gauche
Fig. 8
Sortie
arrière
gauche
Mise en place du dosseret de fixation
murale
• Fixation directe sur le mur :
Avant de fixer le dosseret sur le mur, mettez-le
de niveau en enfonçant le crochet au centre du
dosseret dans le mur avec le manche d'un tour-
nevis en assurant sa mise à niveau avec un
niveau à bulle ou un fil à plomb.
• Pour fixer le dosseret, utilisez au moins 6
vis et chevilles à travers les trous en périphérie
du dosseret.
• Sur un mur en béton, placez dans le mur
des boulons d'ancrage (ø 10 mm) correspon-
dants aux trous (ø 11 x 43 mm) du dosseret.
Laissez dépasser les boulons d'au moins 12 mm
du mur (Fig. 11).
• Fixez le dosseret de l'unité intérieure aux bou-
lons d'ancrage en utilisant au moins 4 boulons
sur un mur en béton et 6 sur un mur en plâtre ou
en brique.
8 NI 923 249 A
Habillage avant
Dosseret
de fixation
murale
Vis auto-taraudeuse
