Raccordement
3.2 Brochage
Brochage du connecteur femelle pour le raccordement en chaînage de la tension d'alimentation
Le tableau suivant indique le brochage du connecteur femelle pour le raccordement en
chaînage de la tension d'alimentation.

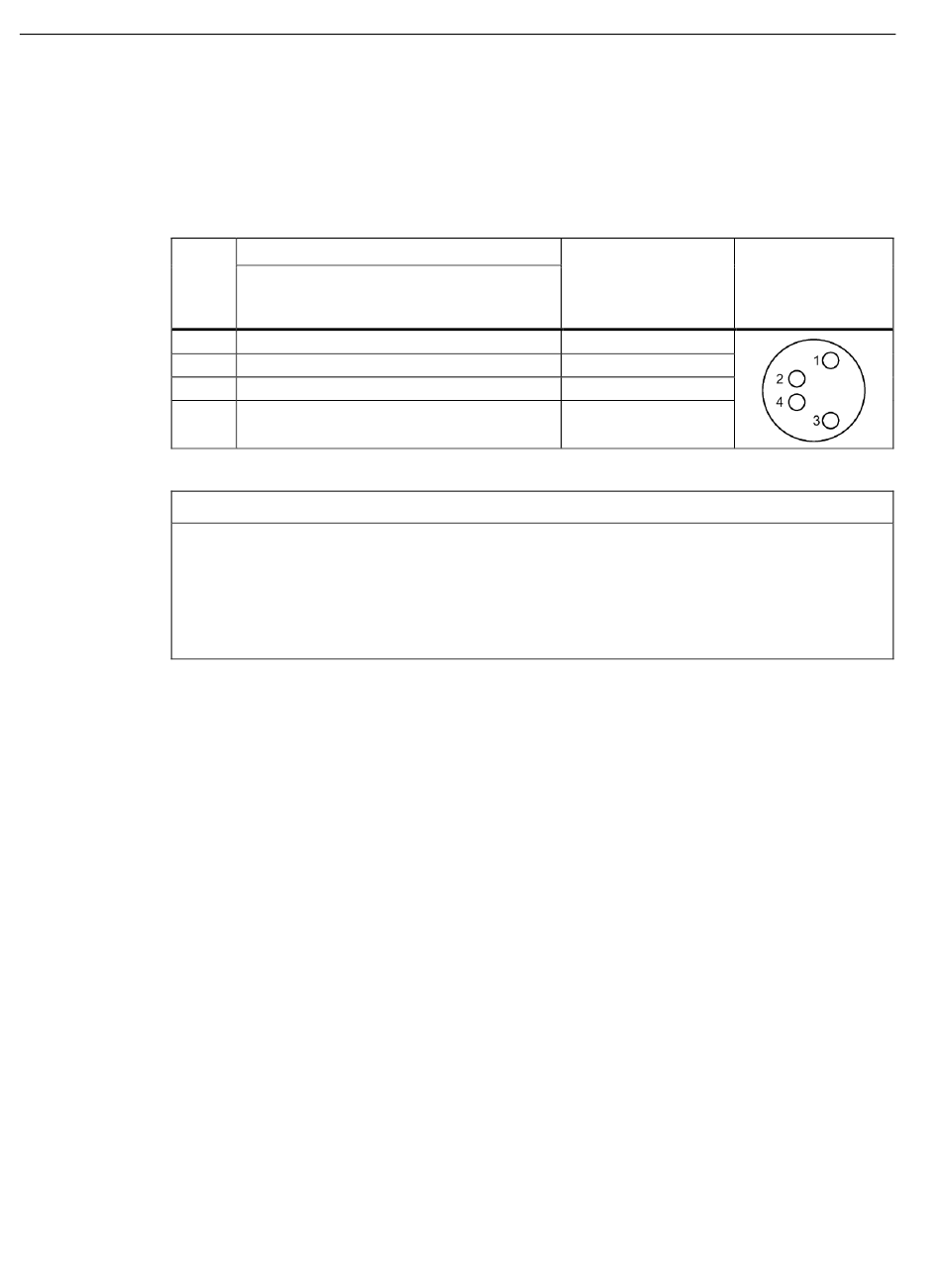

Tableau 3- 4 Brochage du connecteur femelle pour tension d'alimentation
Br.
1
2
3
4
IMPORTANT
ET-Connection/tension d'alimentation
Veillez au raccordement correct des connecteurs M8 pour ET-Connection et pour la tension
d'alimentation.
La permutation des connecteurs mâles pour ET-Connection et pour la tension d'alimentation
peut entraîner la destruction du module !
17
Affectation
Connecteur femelle X81 (POWER Output)
Tension d'alimentation 1L+ (non commutée) brun
Masse 2M (commutée)
Masse 1M (non commutée)
Tension de charge 2L+ (commutée)
Affectation de la
couleur des conduc-
teurs du câble d'ali-
mentation
Blanc
bleu
noir
CM 4xIO-Link 4xM12 (6ES7147-5JD00-0BA0)
Manuel, 04/2021, A5E34693765-AE
Vue de face du
connecteur
