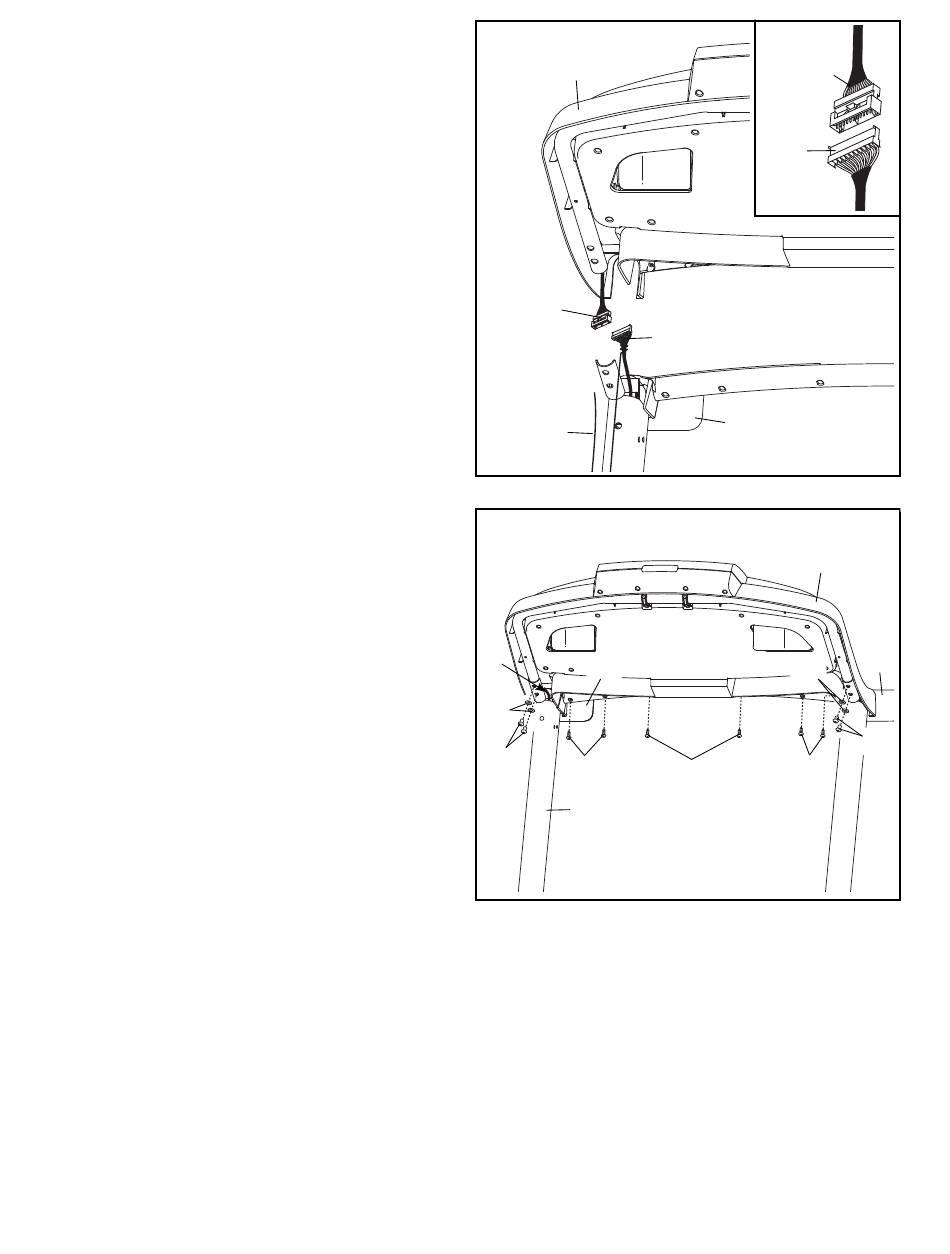

12. À l'aide d'une autre personne, tenez l'assem-
blage de la console près de la Rampe Droite
(83).
Référez-vous au schéma encadré.Branchez le
Fil du Montant (87) sur le fil de la console. Les
connecteurs doivent glisser aisément l'un
dans l'autre de façon à s'emboîter. Si tel n'est
pas le cas, retournez l'un des connecteurs et
ressayez. SI LES CONNECTEURS NE SONT
PAS RELIÉS DE FAÇON APPROPRIÉE, LA
CONSOLE RISQUE D'ÊTRE ENDOMMAGÉE
LORS DE LA MISE EN MARCHE. Ensuite,
retirez l'attache de fil du Fil du Montant.
13. Installez l'assemblage de la console sur les
Rampes Gauche et Droite (82, 83). Faites
attention de ne pas pincer les fils. Enfoncez
l'excédent du Fil du Montant (87) à l'intérieur du
Montant Droit (85).
Fixez l'ensemble console à l'aide de six Vis #8
x 3/4" (1) et quatre Vis 1/4" x 1/2" (9) accom-
pagnés de quatre Rondelles Étoilées 1/4" (12).
Vissez chacune des dix Vis de quelques
tours avant de toutes les serrer.
Reportez-vous à les étapes 5 et 7. Serrez les
quatre Vis 3/8" x 4 1/2" (7) et les deux Vis 3/8" x
1 1/2" (14).
Référez-vous à l'étape 9. Serrez les six Vis 5/16"
x 1" (4).
12
Assemblage
de la Console
Fil de la
Console
Attache
de Fil
13
87
83
12
9
1
85
15
Fil de la
Console
87
87
83
Assemblage
de la Console
12
1
1
82
9
