Installation et mode d'emploi
TP.30/06/09.FR
Edition 2009 / F / BE / CH
FLAMCO FILL-PE INSTALLATION ET MODE D'EMPLOI

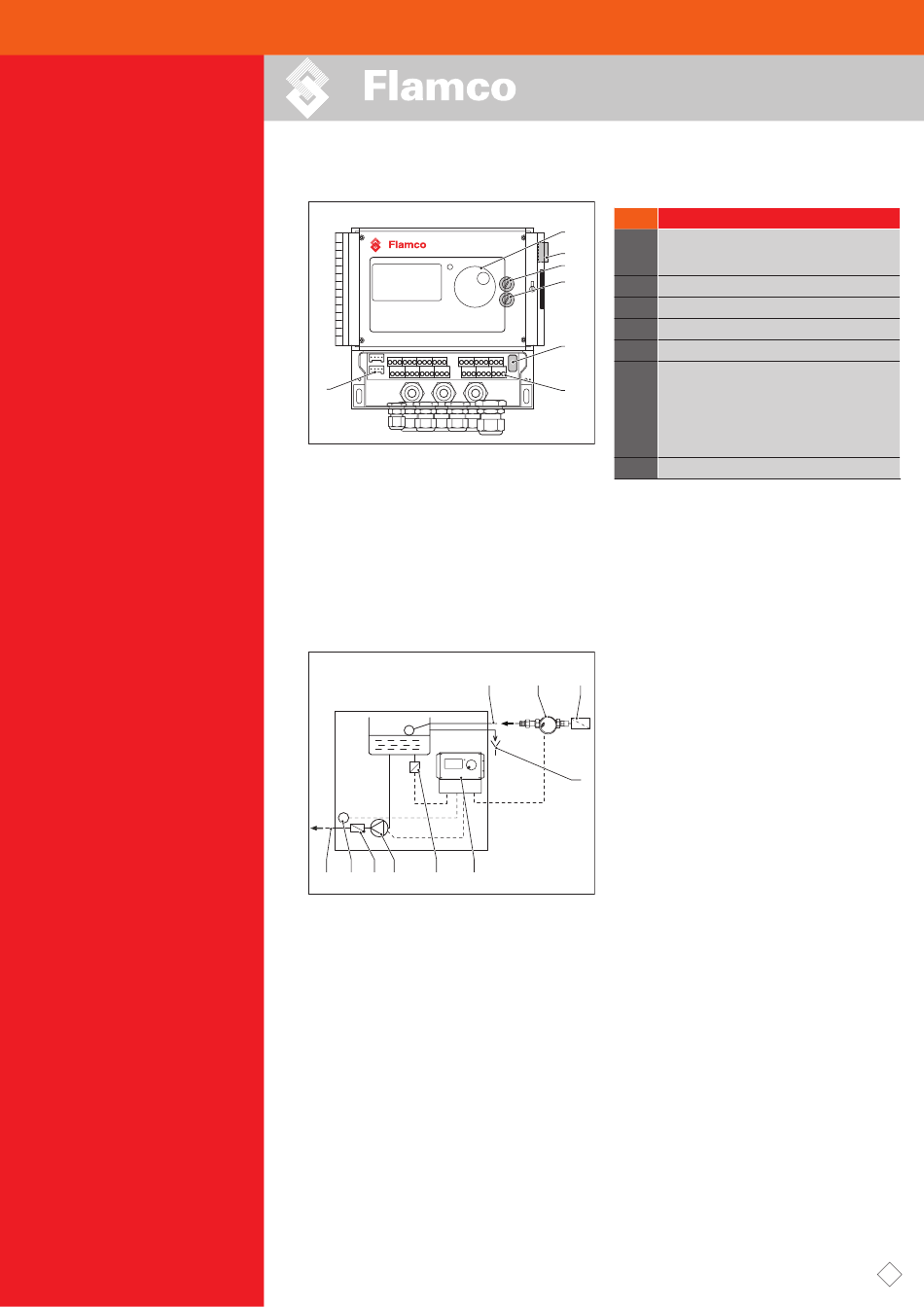

Unité de commande SCU
3.1.
7
Principe de fonctionnement
3.2.
L'automate est raccordé à une installation de chauffage ou d'air conditionné ainsi que sur une alimentation
en froide, comme l'eau de ville par exemple.
Il agit en qualité d'appareil d'appoint pour compenser les pertes d'eau dans une installation. Le processus
d'appoint peut être :
● commandé par pression ;
● commandé par niveau.
P
A
B
C
D
E
No.
1
1
2
3
4
2
3
4
5
5
6
6
7
Types de commande :
J
I
H
Commande par pression :
La pression de l'installation est surveillée par le
capteur de pression (B). Lorsque la pression est
inférieure à une valeur déterminée, l'unité de
commande (F) ACTIVE la pompe (D). La pompe fait
l'appoint de l'installation avec de l'eau stockée dans
G
un réservoir de disconnexion. L'unité de commande
DESACTIVE la pompe dès qu'une augmentation
de pression réglable est atteinte. Le temps et la
quantité d'appoint sont protégés et peuvent aussi
être réglés.
Commande par niveau :
F
Le réservoir de disconnexion utilise un contacteur à
flotteur pour maintenir sa capacité. Le réservoir de
disconnexion est doté d'une protection de trop-plein
(G) et d'un capteur de fonctionnement à sec (E) afin
d'y maintenir un niveau d'eau correct. Le compteur
d'eau à impulsions fournit des informations sur la
quantité d'eau totale fournie à l'installation.
Description
Pupitre pour l'unité de commande, l'affichage
graphique, LED d'affichage des erreurs, sélecteur
(cliquer et rouler)
Interrupteur, ON: Clignotement rouge
Fusible interne F1 : T 16 A 250 V
Fusible interne F2 : T 3,5 A 250 V
Version d'équipement, menu de service E2
Bornier pour
•
Alimentation électrique ;
•
Capteurs ;
•
Compteur d'eau à impulsions ;
•
Activation externe du processus d'appoint ;
•
Message de défaut commun ;
•
Pompe ;
Interface RS485.
6
