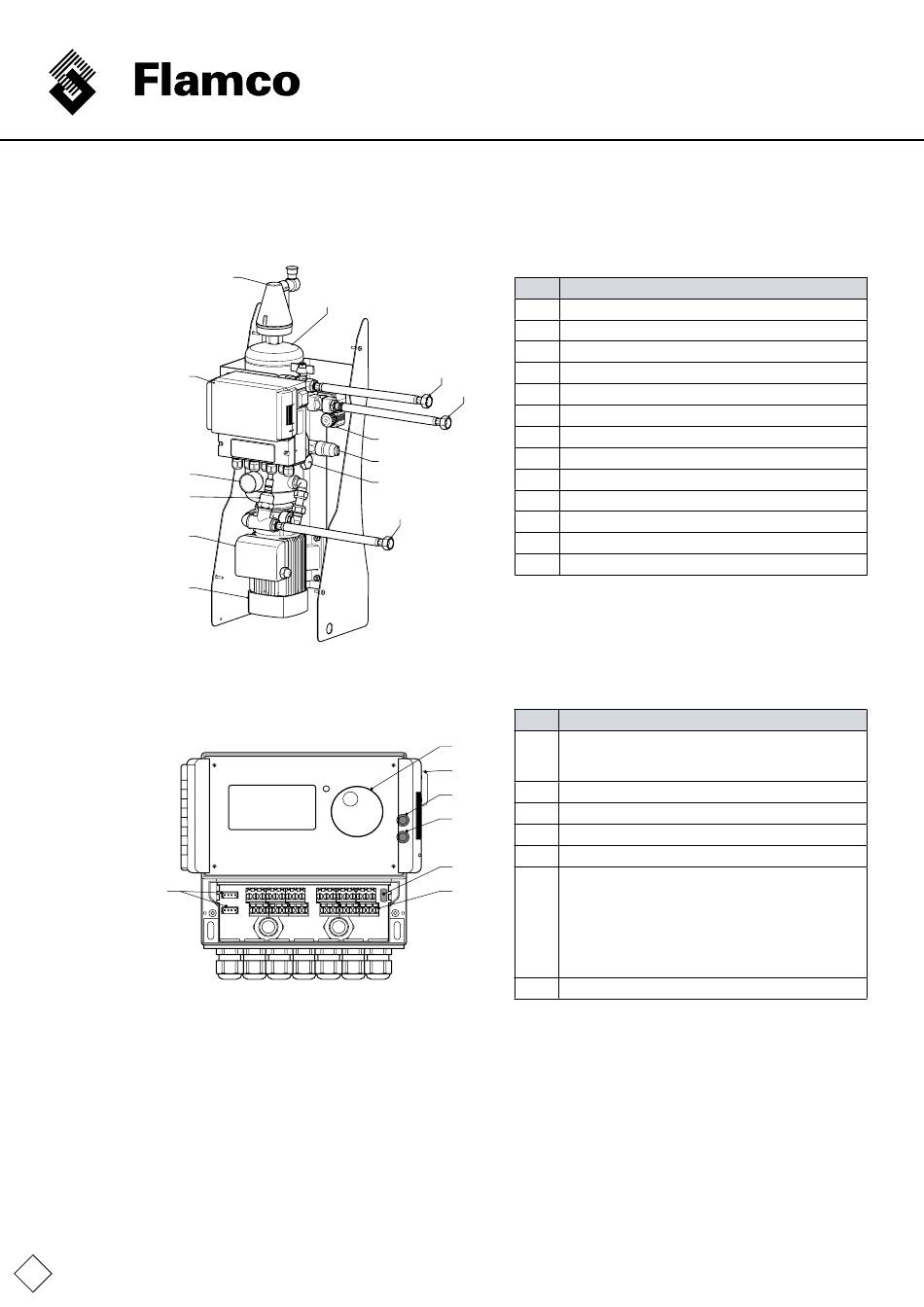

3. Description
3
2
8
11
12
7
86
1
4
14
5
7
9
3.1 Aperçu des composants
No.
Description
1
Dispositif de purge
2
Manomètre
3
Unité de commande SCU
10
4
Cuve à dépression
13
5
Contacteur de pression vide
6
Electrovanne N.F.
7
Contacteur de flotteur
8
Capteur de pression
9
Raccordement vers l'installation G½"
10
Raccordement depuis l'installation G½" (avec filtre)
11
Bornier de pompe
12
Pompe
13
Raccordement du réseau d'eau de ville G½"
3.2 Unité de commande SCU
No.
Description
1
1
Pupitre pour l'unité de commande, l'affichage
graphique, LED d'affichage des erreurs, sélecteur
2
(cliquer et rouler)
3
2
Interrupteur, ON: Clignotement rouge
4
3
Fusible interne F1 : T 16 A 250 V
4
Fusible interne F2 : T 3,5 A 250 V
5
Version d'équipement, menu de service E2
5
6
Bornier pour
6
• Alimentation électrique ;
• Capteurs ;
• C ompteur d'eau à impulsions ;
• A ctivation externe du processus d'appoint ;
• M essage de défaut commun ;
• Pompe ;
7
Interface RS485
