L'installation doit être conforme aux codes locaux ou, en
l'absence de codes locaux, au National Fuel Gas Code ANSI
Z223.1/NFPA 54, à l'international Fuel Gas Code, au Code
d'installation du gaz naturel et du propane CSA B149.1 ou au
Propane Storage and Handling Code, B149.2, selon le cas.
Consulter les exigences de tous les codes locaux, spécialement
concernant la taille et le type de tuyauterie de gaz requis.
Diamètre de tuyau de gaz recommandé
Longueur de
Tuyau nomenclature 40
tuyau
Diamètre intérieur
Nat.
0 à 10 pi
1/2
10 à 40 pi
1/2
40 à 100 pi
1/2
100 à 150 pi
3/4
AVIS : Vérifier si la réglementation locale autorise l'emploi de
tuyaux en cuivre ou galvanisés.
AVIS : Certaines municipalités ayant des codes locaux
supplémentaires, il est préférable de consulter les autorités et le
code d'installation locaux.
Installer un robinet d'arrêt de gaz neuf
Chaque foyer doit avoir son propre robinet d'arrêt de gaz manuel
placé à proximité l'appareil. S'il n'y en a pas ou si sa taille ou
son emplacement ne conviennent pas, communiquer avec un
installateur agréé pour installer ou déplacer le robinet.
Contrôler l'étanchéité. Éteindre le foyer. Les pâtes d'étanchéité
utilisées sur les raccords filetés de conduites de gaz doivent
résister à l'action des gaz de pétrole liquéfiés. L'installateur devra
vérifier l'étanchéité de tous les raccordements de gaz. Effectuer
toutes les vérifications à l'aide d'une solution de contrôle
d'étanchéité ou une solution savonneuse. Rincer toute la solution
une fois le contrôle terminé. Effectuer un essai de pression sur
tous les raccordements non exposés.
Ne jamais utiliser de flamme nue pour détecter les fuites.
Ne jamais effectuer d'essai de pression avec l'appareil
raccordé, cela endommagerait la vanne de régulation!
Débrancher l'appareil de la tuyauterie au niveau de l'entrée
de la vanne de régulation et boucher le tuyau avant
d'effectuer l'essai de pression.
Poser une vanne de gaz et un raccord à joint rodé sur la
conduite de gaz en amont de la vanne de régulation pour
faciliter l'entretien. Le National Fuel Gas Code prévoit la pose
d'une conduite de collecte à proximité de l'arrivée de gaz. Cette
conduite de collecte est constituée d'une longueur verticale
de tuyau bouché posée avant l'entrée de gaz pour recueillir la
condensation et les corps étrangers. Voir Figure 5.
Ne pas détacher les ouvertures défonçables à l'intérieur des
garnitures. L'arrivée de gaz doit passer sous le plancher du foyer.
Voir la section RACCORDEMENT DE LA CONDUITE DE GAZ
au bas de la page 16.
32761-1-0117

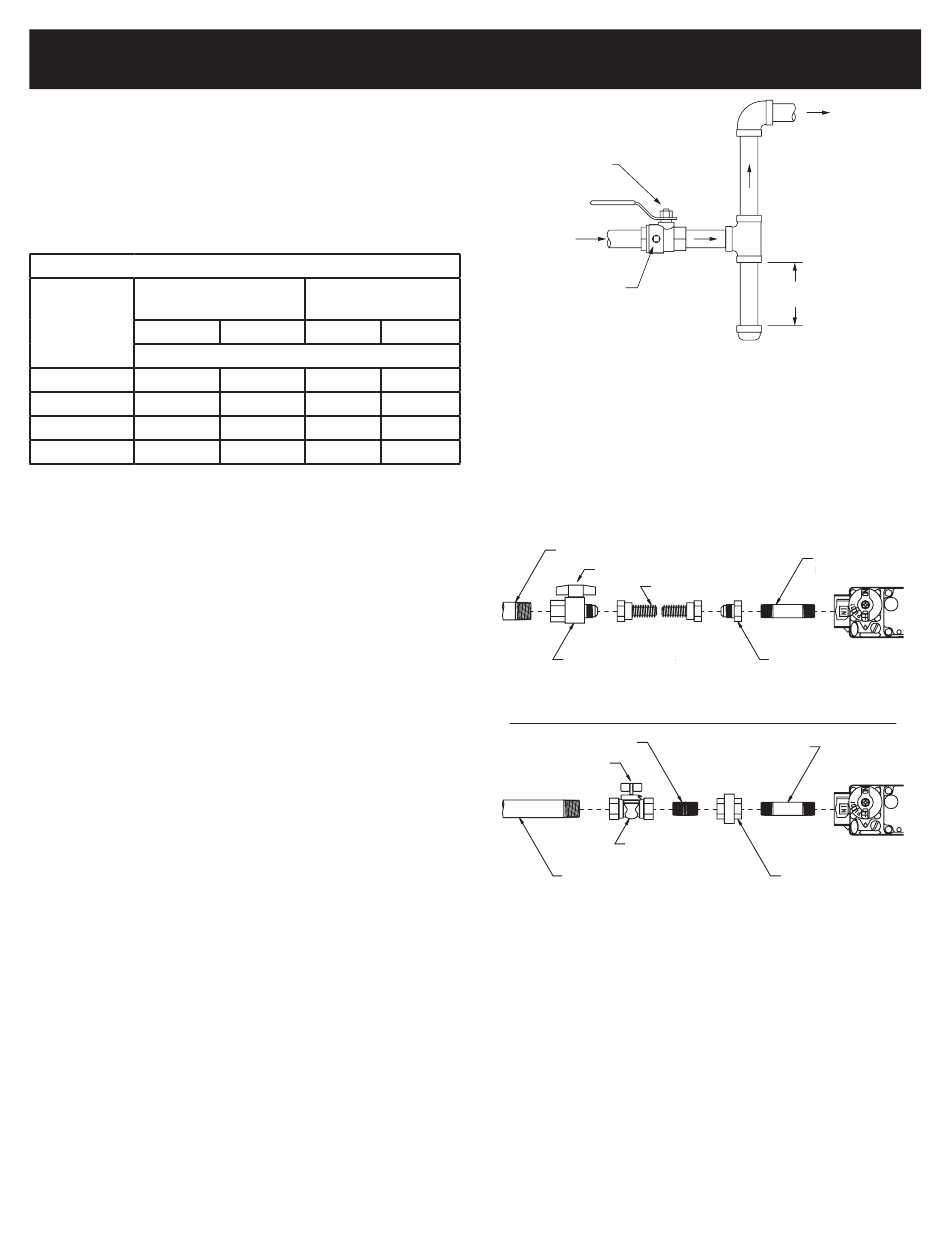

ALIMENTATION EN GAZ
Tube de type L
Diamètre extérieur
GPL
Nat.
(Dimensions en pouces)
3/8
1/2
1/2
5/8
1/2
3/4
1/2
7/8
GAS SUPPLY PLUMBING
TUYAUTERIE D'ALIMENTATION EN GAZ
ROBINET D'ARRÊT
MANUAL
MANUEL
SHUT-OFF VALVE
GAS SUPPLY
ARRIVÉE DE GAZ
INLET
ORIFICE DE 1/8
1/8 NPT PLUGGED
PO NPT AVEC
HOLE FOR
BOUCHON POUR
TEST GAGE
MANOMÈTRE DE
CONTRÔLE
GPL
L'emploi des raccords de gaz suivants est conseillé :
3/8
— ANSI Z21.24 Connecteurs d'appareils en tubes et raccords
1/2
en métal ondulé
1/2
— ANSI Z21.45 Connecteurs d'appareil flexibles assemblés
non entièrement métalliques
3/4
Les raccords ci-dessus peuvent être utilisés s'ils sont
acceptables par l'autorité ayant juridiction. Le Commonwealth
du Massachusetts prévoit qu'un raccord d'appareil flexible ne
dépasse pas 3 pi.
ARRIVÉE DE GAZ
ROBINET D'ARRÊT
À ÉVASEMENT
RACCORDEMENT DE CONDUITE DE GAZ RIGIDE
MAMELON BICONIQUE
POIGNÉE EN TÉ
ARRIVÉE DE GAZ NPT
TUBE DE PURGE
DRIP LEG
DE 3 PO MINIMUM
3" MINIMUM
Figure 5
POIGNÉE EN TÉ
TUYAU FLEXIBLE
RACCORD À ÉVASEMENT
MAMELON 3/8 PO NPT
ROBINET D'ARRÊT
Figure 6
VERS LA VANNE
TO CONTROL
DE COMMANDE
VALVE
MAMELON
3/8 PO NPT
UNION NPT
