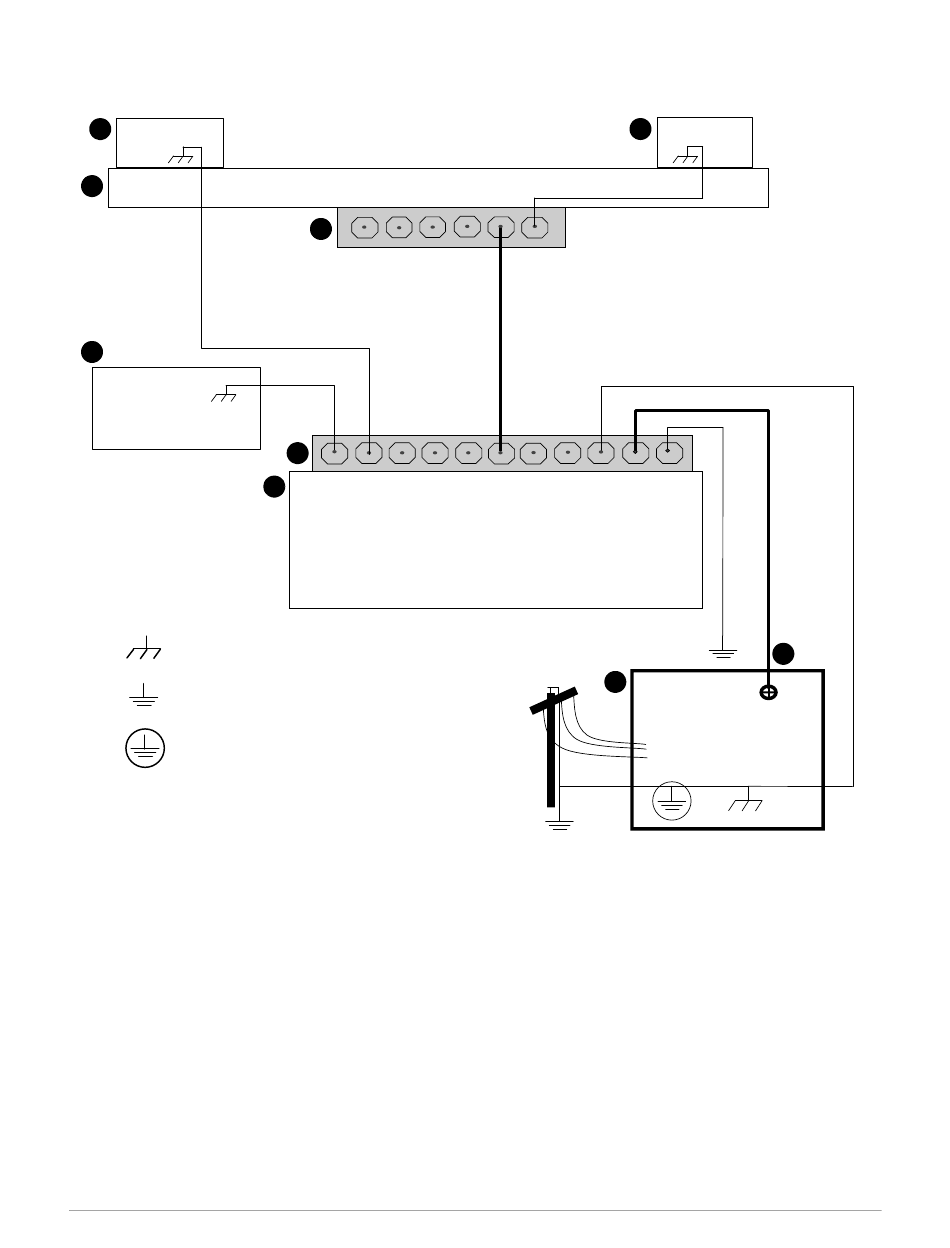

Schéma d'exemple de mise à la terre
6
2
8
Châssis et mise à la terre EMI
Mise à la terre de service
Mise à la terre de protection
1 Table de coupe
2 Portique de découpe
3 Système plasma
4 Barre omnibus de masse de la table
5 Barre omnibus de masse du portique de découpe

Cet exemple se base sur les pratiques en vigueur en Amérique du Nord.
D'autres régions peuvent avoir des codes électriques locaux ou nationaux
différents. Hypertherm recommande de consulter les codes électriques
locaux et nationaux en vigueur pour s'assurer que les pratiques de mise
à la terre et de blindage employées sont conformes aux exigences pour
la région concernée.
76
5
4
1
810480FR
7
3
6 Dispositif de réglage en hauteur de la torche
7 Contrôleur de la CNC
8 Module du dispositif de réglage en hauteur
de la torche
9 Masse de l'alimentation c.c. (travail)
