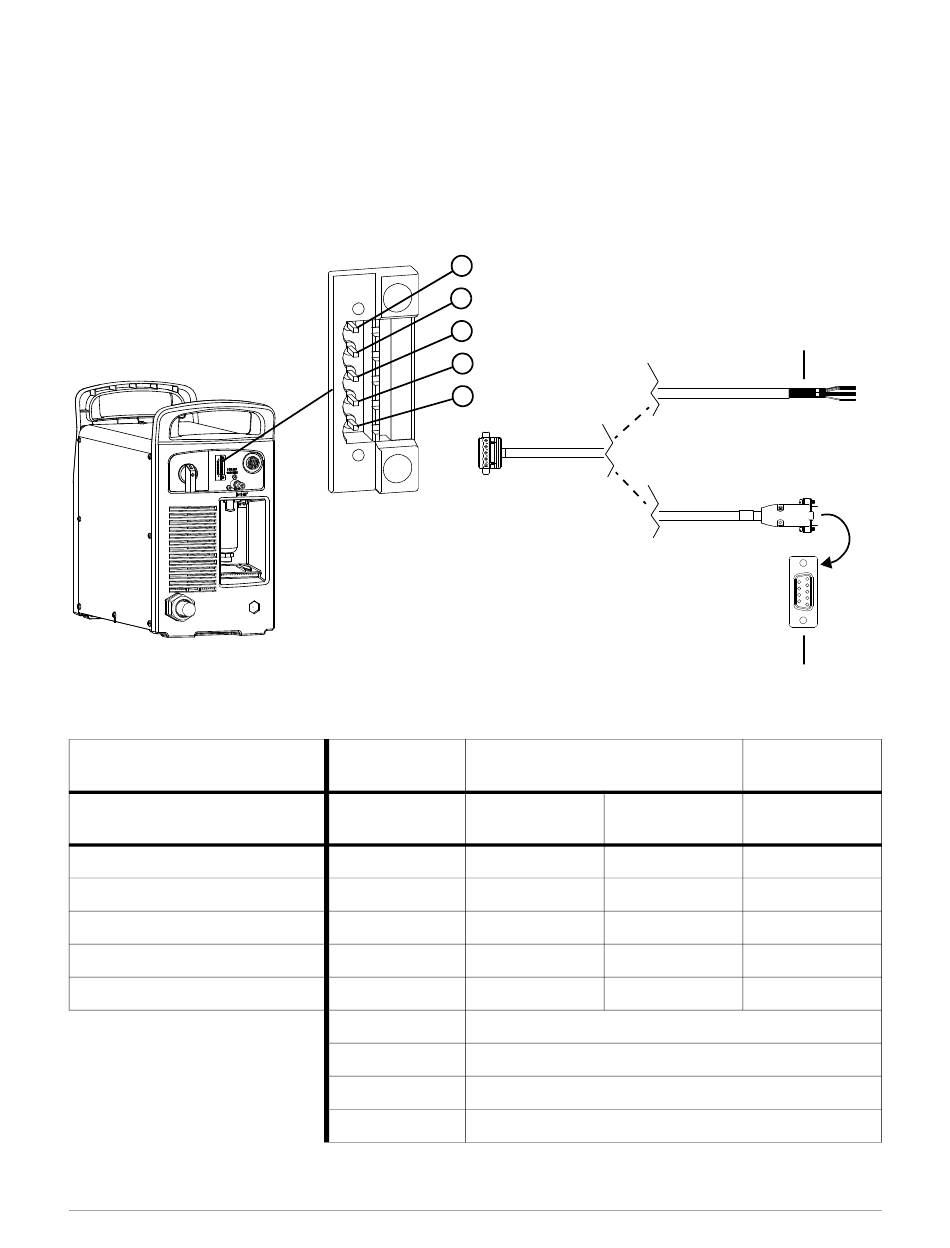

Signaux d'interface série RS-485 pour le branchement à une CNC
Se reporter au tableau suivant pour obtenir les renseignements relatifs aux signaux de câble lorsque
la source de courant plasma est connectée à une CNC à l'aide d'un câble d'interface série.

La source de courant plasma comprend des résistances
terminales.
Connecteur série Powermax
Numéro du contact
1
2
3
4
5
Powermax65/85/105 SYNC
Connecteur
D-sub
Numéro
du contact
7
3
4
2
5
1
6
8
9
Guide de la coupe mécanique
Configuration des commandes pour la coupe mécanique
1
2
3
4
5
Câbles sans terminaison
Signal Couleur du fil
RxD (+)
RxD (–)
TxD (+)
TxD (–)
Mise à la terre
Non connecté
Non connecté
Non connecté
Non connecté
810480FR
Connecteur série sans
terminaison
OU
Connecteur D-sub à 9 contacts
Type
Rouge Entrée
Noir Entrée
Blanc Sortie
Noir Sortie
Vert
3
