Configuration des commandes pour la coupe mécanique
Le câble et le connecteur d'interface série RS-485 prennent en charge les communications série
entre la source de courant plasma et la CNC.
Plusieurs longueurs de câble sont offertes. Se reporter au Powermax65/85/105 SYNC Parts
Guide (Guide des pièces Powermax65/85/105 SYNC) (810490).
Installation du câble d'interface série RS-485
Le câble d'interface série RS-485 doit être installé par un technicien qualifié.
1. Mettre l'interrupteur d'alimentation de la source de courant plasma sur arrêt (OFF) (O)
et débrancher le cordon d'alimentation électrique.
2. Raccorder le câble d'interface série RS-485 au connecteur série RS-485.
3. Effectuer l'une des opérations suivantes :
Pour un câble avec un
connecteur D-sub à l'autre extrémité :
1. Brancher le connecteur D-sub
au contact sur la CNC.
2. Serrer les vis sur le connecteur D-sub.
* L'intégration d'un équipement Hypertherm et d'un équipement fourni par le client, tel que les
cordons et les câbles d'interconnexion, est soumise à l'inspection des autorités locales sur le site
d'installation finale s'ils ne sont pas répertoriés et certifiés en tant que système.
36

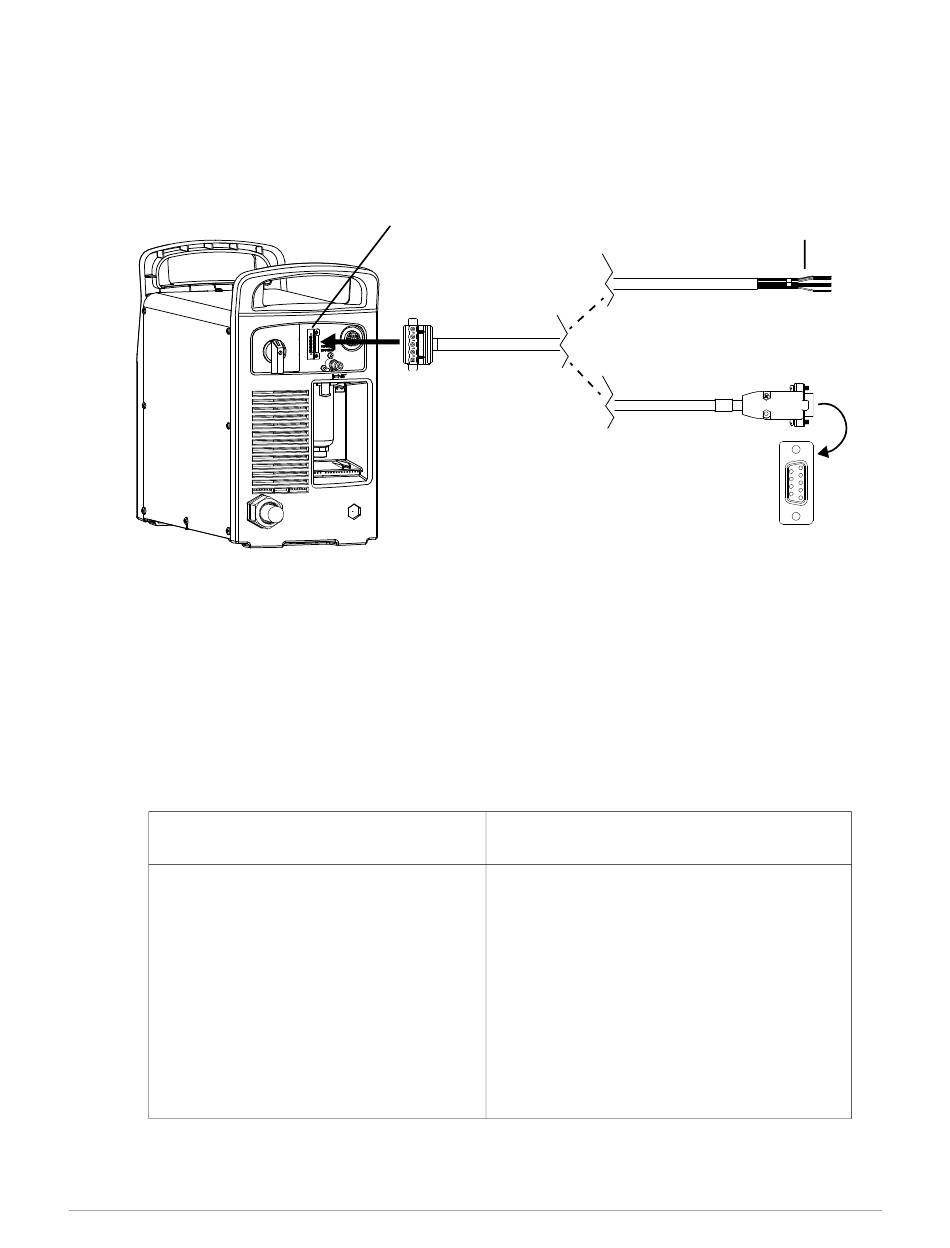

Connecteur série RS-485
Pour un câble avec fils sans terminaison
à l'autre extrémité :
1. Raccorder le câble d'interface série
RS-485 à l'intérieur du boîtier électrique
de la CNC.
Cela permet d'éviter tout accès non

autorisé aux raccords après
l'installation.
2. S'assurer que tous les raccordements
sont adéquats et que toutes les pièces
sous tension sont protégées avant
d'utiliser l'équipement*.
810480FR Guide de la coupe mécanique
Connecteur série sans
terminaison
OU
Connecteur D-sub à 9 contacts
Powermax65/85/105 SYNC
