Signaux d'interface de machine

Se reporter au tableau suivant pour obtenir les renseignements relatifs aux signaux de câble lorsque
la source de courant plasma est connectée à un dispositif de réglage en hauteur de la torche
ou à une CNC à l'aide d'un câble d'interface machine.

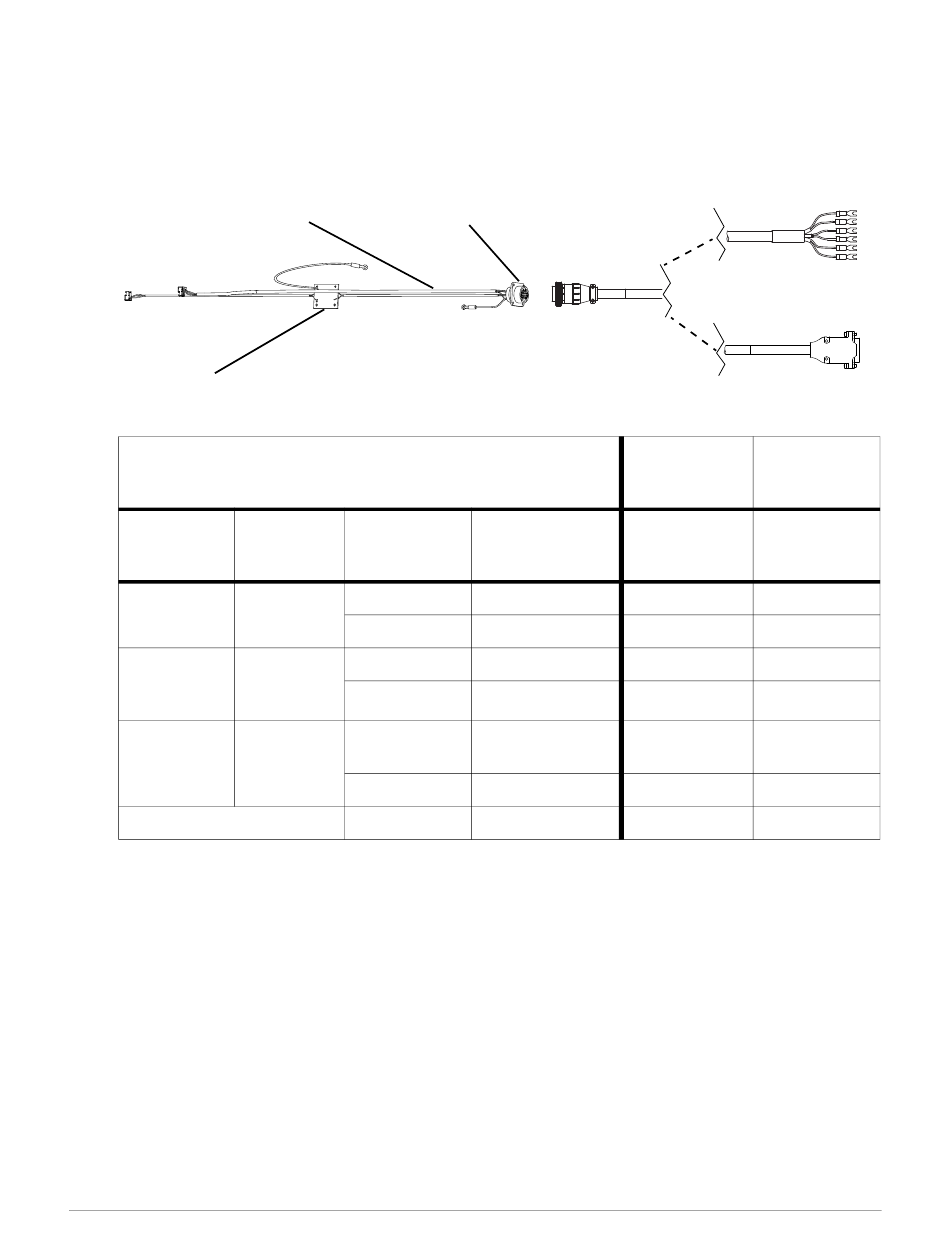

Fils internes
Diviseur de tension
Fils internes et câble d'interface machine Powermax
Signal
Démarrage
‡
(plasma)
Transfert ‡
(mise en
mouvement)
Diviseur
de tension
Mise à la terre
* Normalement ouvert. Tension à vide de 18 V c.c. aux bornes START. Nécessite une fermeture à contact
sec pour s'activer.
** Normalement ouvert. Fermeture à contact sec lors du transfert de l'arc. 120 V c.a./1 A maximum au relais
d'interface machine.
*** Signal d'arc divisé de 20:1, 21,1:1, 30:1, 40:1 et 50:1. Fournit un maximum de 15 V dans des conditions
de circuit ouvert.
† Le signal d'arc divisé est un diviseur résistif de la tension de l'arc brute. Ce signal n'est pas isolé.
Pour empêcher les boucles de terre, vous devez fournir une isolation galvanique.
Si le signal de démarrage différé est utilisé au lieu du signal de transfert pour amorcer
‡
le déplacement d'une torche Duramax™ afin d'effectuer une coupe, faire ce qui suit : Augmenter
le retard lorsqu'une torche SmartSYNC est utilisée. Pour une torche SmartSYNC de 0,7 m ou de 15 m,
ajouter 60 ms au retard. Pour une torche SmartSYNC de 23 m, ajouter 120 ms au retard. Le retard
supplémentaire empêche la torche de se déplacer avant l'obtention du postgaz. Un retard supplémentaire
n'est pas nécessaire pour les torches SmartSYNC de 4,6 m ou de 7,6 m.
Powermax65/85/105 SYNC
Câble d'interface machine
Type Couleur du fil
Noir
Entrée*
Rouge
Blanc
Sortie**
Vert
Noir (–)
Sortie*** , †
Rouge (+)
Vert/jaune
Guide de la coupe mécanique
Configuration des commandes pour la coupe mécanique
du connecteur
Numéro des
Numéro des
contacts
prises femelles
3
4
12
14
5, 1 (–)
(électrode)
6, 2 (+) (travail)
13
810480FR
Cosses rectangulaires
OU
Connecteur D-sub
Câbles Câbles
à cosses
D-sub rectangulaires
Couleur des
fils sans
D-sub terminaison
10 Vert
2 Noir
12 Rouge
5 Noir
15 (–) Noir (–)
8 (+) Blanc (+)
3
