Configuration des commandes pour la coupe mécanique
Raccordement d'un câble d'interface de machine (facultatif)

Avant de commencer, s'assurer que le panneau arrière de la source
de courant plasma est muni d'un câble d'interface de machine installé
en usine ou par l'utilisateur. Se reporter au Machine Interface Receptacle
with Voltage Divider PCB Field Service Bulletin (Bulletin de service sur
le terrain portant sur le câble d'interface de machine avec panneau
diviseur de tension) (806980). Se reporter également au
Powermax65/85/105 SYNC Parts Guide (Guide des pièces
Powermax65/85/105 SYNC) (810490).
Le câble d'interface de machine à l'arrière de la source de courant plasma comprend
un panneau diviseur de tension à cinq positions et des fils qui sont installés à l'intérieur
de la source de courant plasma.
Le panneau diviseur de tension donne une tension de l'arc réduite de l'ordre de 20:1, de 21,1:1,
de 30:1, 40:1 ou de 50:1.

Le réglage en usine par défaut du panneau diviseur de tension est de
50:1. Pour modifier le réglage du panneau diviseur de tension, se reporter
à Réglage du panneau diviseur de tension à 5 positions
Le panneau diviseur de tension est un simple diviseur résistif de la tension de l'arc brute. Pour
empêcher les boucles de terre et les interférences électriques, le signal d'arc divisé doit être isolé.
24

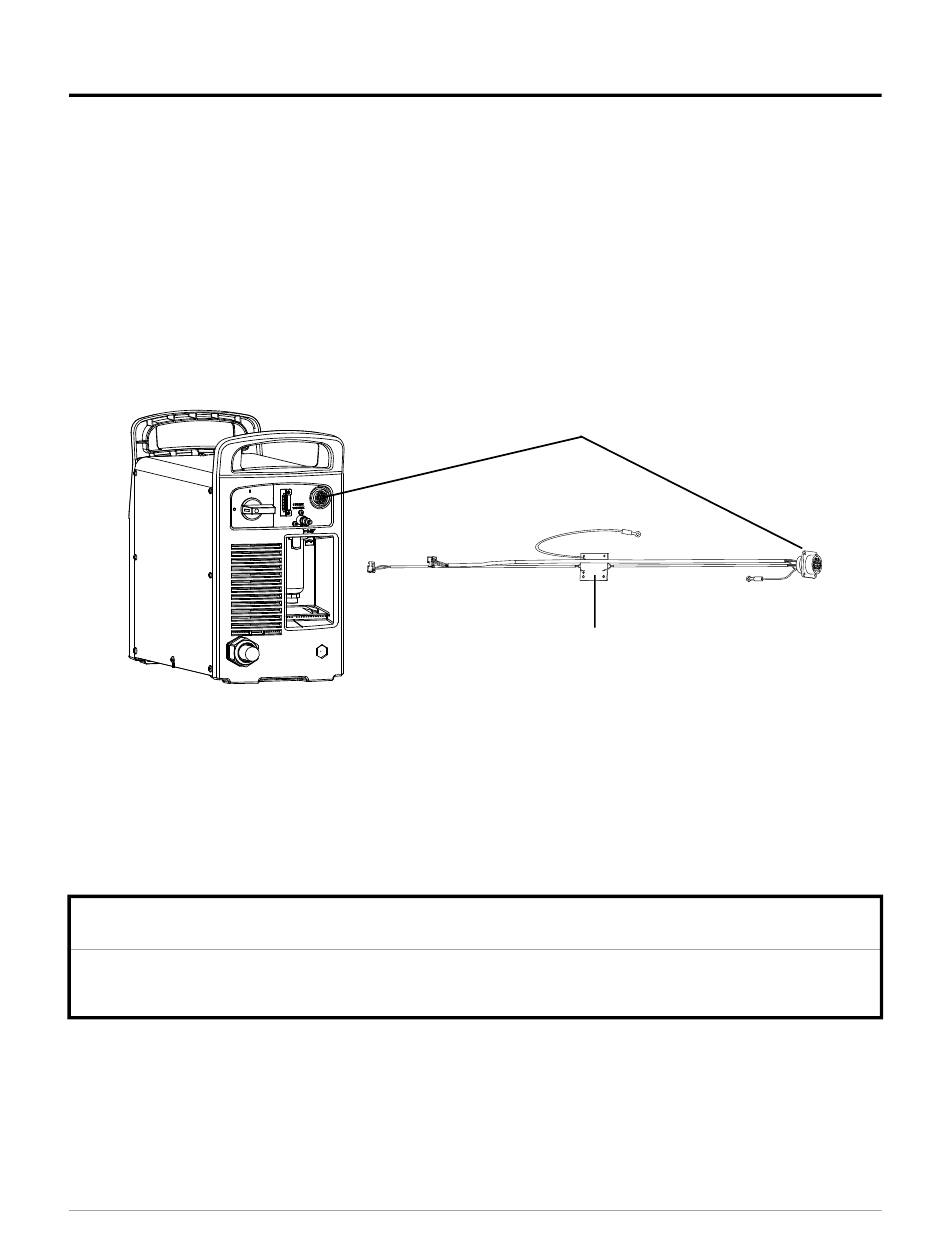

Câble d'interface de machine
Panneau diviseur de tension
AVIS
810480FR Guide de la coupe mécanique
à la page 34.
