CHOISIR LE MEILLEUR EMPLACEMENT
Choisissez l'emplacement pour l'installation de l'unité extérieure. Les
conditions suivantes doivent être respectées :
• Aucune exposition à des radiations thermiques provenant d'autres
sources de chaleur.
• Aucun risque de constituer une gêne pour les voisins en raison du
bruit de l'unité.
• Aucune exposition aux vents forts.
• Solidité suffisante pour supporter le poids de l'unité.
• Veuillez noter la présence d'un écoulement sortant de l'unité en
mode chauffage.
• Espace suffisant pour le passage de l'air et les travaux d'entretien in-
diqués ci-après.
• Étant donné le risque d'incendie, n'installez pas l'unité dans un en-
droit où la génération, l'afflux, la stagnation ou des fuites de gaz com-
bustible pourraient se produire.
• Évitez d'installer l'unité à un endroit où des solutions acides et des
pulvérisations (soufre) sont souvent utilisées.
• N'utilisez pas cette unité dans un environnement spécifique où de
l'huile, de la vapeur et des émanations sulfuriques sont présentes.
• Il est conseillé de protéger la zone de l'unité extérieure afin d'éviter
qu'une personne ou un animal puisse y accéder.
• Si l'appareil est installé dans une zone à fortes chutes de neige, veuil-
lez suivre les indications suivantes :
- Avoir une fondation aussi haute que possible.
- Fixer une protection contre la neige.
Choisissez l'emplacement d'installation en tenant compte des recom-
mandations suivantes afin d'éviter des mauvaises conditions dues à
une opération de dégivrage supplémentaire.
• Prévoyez un emplacement bien ventilé et exposé au soleil si l'unité
extérieure est installée dans un endroit très humide en hiver (zone lit-
torale, en bord de plage ou d'un lac par exemple).
(Exemple) Unité sur le toit où le soleil brille constamment.
• La performance de chauffage sera moindre et la durée de préchauf-
fage de l'unité intérieure peut être plus longue dans le cas où l'unité
extérieure est installée en hiver aux emplacements suivants :
- A l'ombre avec peu d'espace.
- Environnement où les sols avoisinants sont très humides.
- Environnement avec une humidité ambiante élevée.
- Environnement avec beaucoup d'aération. Il est recommandé de pla-
cer l'unité extérieure de sorte qu'elle soit exposée au soleil autant
que possible.
- Point de raccords de différentes conduites d'eau puisque le sol n'est
pas régulier.
Si vous installez l'unité extérieure dans un endroit où elle est exposée en
permanence à des vents forts comme par exemple près d'une côte ou en
haut d'un immeuble, mettez en place une conduite ou un coupe-vent pour
que le ventilateur puisse fonctionner normalement.
• Placez l'appareil de sorte que le port d'évacuation soit face au mur du
bâtiment.
Gardez une distance d'au moins 50 cm entre l'unité et le mur.
• En se basant sur la direction du vent supposé pendant la période de
fonctionnement du climatiseur, installez l'appareil de manière à ce
que le port d'évacuation soit défini en angle droit par rapport à la di-
rection du vent.
700
Grille d'entrée d'air
Activez la sortie d'air en direction du mur du bâtiment,
de l'écran de protection ou de l'écran coupe-vent.
AVERTISSEMENT
!
Attachez fermement l'unité extérieure à l'aide d'un boulon d'an-
crage. Elle pourrait sinon chuter et blesser des personnes. (repor-
tez-vous à « Ancrage pour installation »)

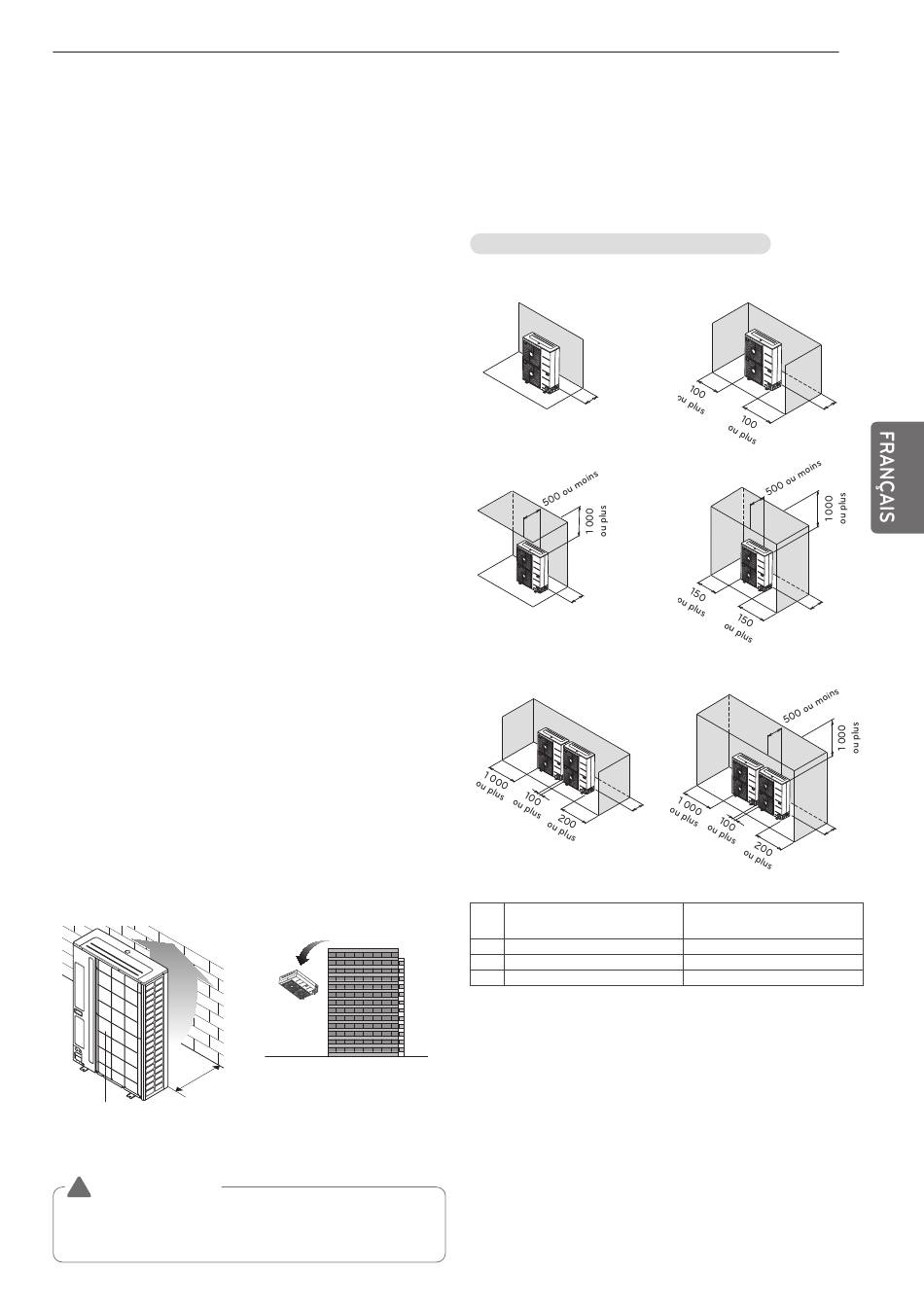

ESPACE REQUIS POUR L'INSTALLATION
• Les valeurs suivantes indiquent l'espace nécessaire minimum pour
l'installation. Si un vide technique est nécessaire pour les activités de
maintenance en fonction des caractéristiques du site, aménagez un
vide technique suffisant.
• Les valeurs sont en mm.
En cas d'obstacles du côté de l'aspiration
1. Installation individuelle
2. Installation collective
ARUN040*SS0, ARUN050*SS0
ARUN060*SS0, ARUN080*SS0
a
b
c
[Unité : mm]
a
c
c
ARUN100LSS0
ARUN120LSS0
100 ou plus
100 ou plus
300 ou plus
7
b
c
[Unité : mm]
c
[Unité : mm]
200 ou plus
300 ou plus
350 ou plus
