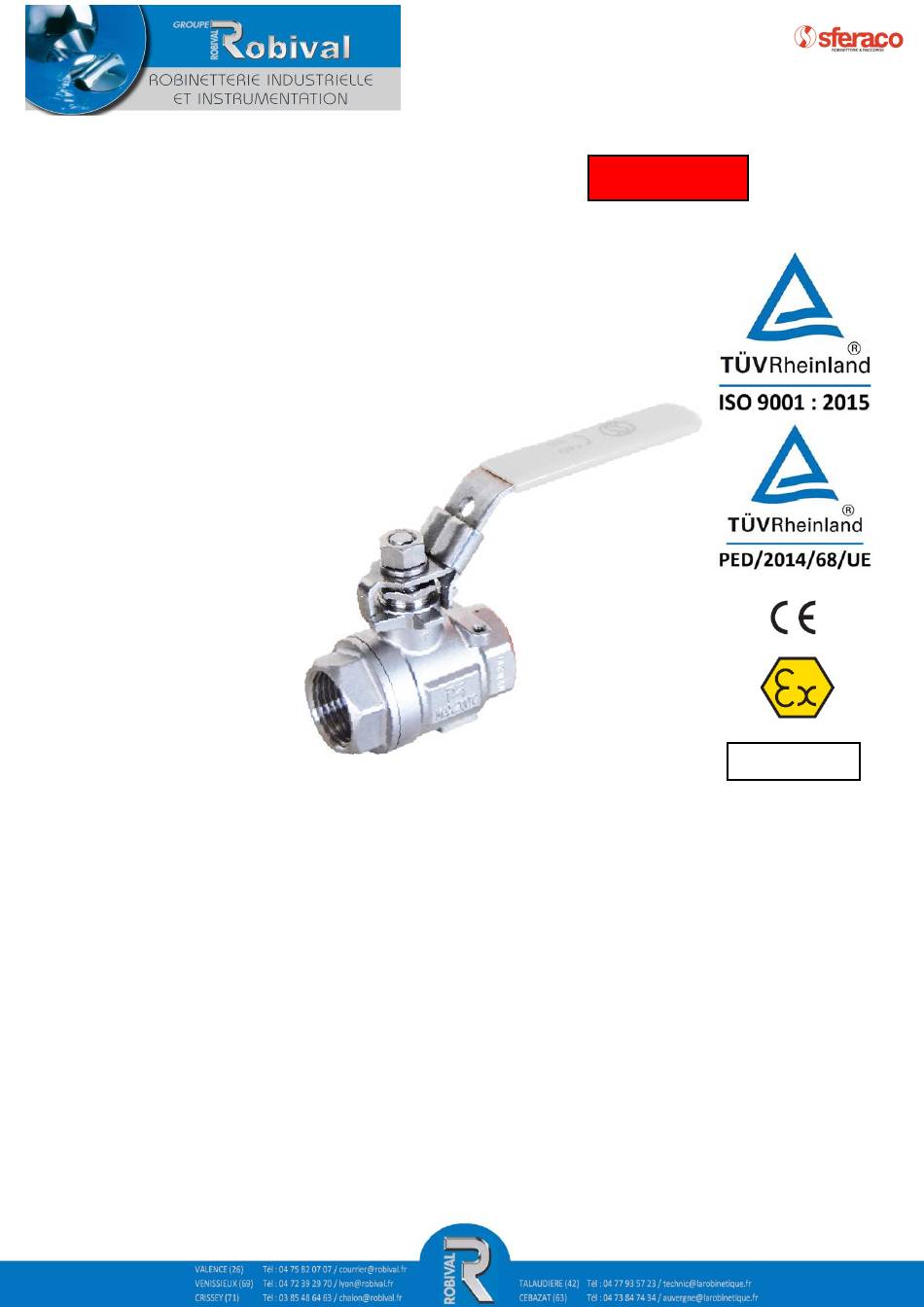

ROBINET A TOURNANT SPHERIQUE
2 PIECES DEGRAISSE OXYGENE
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 63 Bars
Caractéristiques : Pour oxygène
Dimensions :
DN 1/4" à 2"
Femelle BSP
- 20°C
+ 200°C
Sièges PTFE chargés verre
Axe inéjectable
Atex
Dégraissé oxygène
Matière : Acier inox ASTM A351 CF8M
REF.71430
Certificat 3.1
Publicité
Manuels Connexes pour sferaco Robival 71430
Sommaire des Matières pour sferaco Robival 71430
- Page 1 ROBINET A TOURNANT SPHERIQUE REF.71430 2 PIECES DEGRAISSE OXYGENE Certificat 3.1 Dimensions : DN 1/4" à 2" Raccordement : Femelle BSP Température Mini : - 20°C Température Maxi : + 200°C Pression Maxi : 63 Bars Caractéristiques : Pour oxygène Sièges PTFE chargés verre Axe inéjectable Atex...
-
Page 2: Caracteristiques
ROBINET A TOURNANT SPHERIQUE REF.71430 2 PIECES DEGRAISSE OXYGENE CARACTERISTIQUES : Passage intégral Axe inéjectable Sièges PTFE chargés verre Poignée cadenassable Atex Double système antistatique Modèle 2 pièces Bille pleine Dégraissé pour oxygène UTILISATION : ... - Page 3 ROBINET A TOURNANT SPHERIQUE REF.71430 2 PIECES DEGRAISSE OXYGENE NOMENCLATURE Repère Désignation Matériaux Corps Embout ASTM A351 CF8M Sphère ASTM A276-316 Ecrou presse étoupe AISI 304 Sièges PTFE chargé 15% verre Joint de corps Presse étoupe PTFE Rondelle de glissement Rondelle Ecrou poignée AISI 304...
- Page 4 ROBINET A TOURNANT SPHERIQUE REF.71430 2 PIECES DEGRAISSE OXYGENE DIMENSIONS ( en mm ) : Ref. 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" Ø P 11.6 12.5 50.8 50.8 65.6 78.7 71430 58.5 58.5 58.5 63.5 Ø Y 3/8"-24UNF 3/8"-24UNF 3/8"-24UNF 7/16"-20UNF...
- Page 5 ROBINET A TOURNANT SPHERIQUE REF.71430 2 PIECES DEGRAISSE OXYGENE COEFFICIENT DE DEBIT Kvs ( M3 / h ) : 1/4“ 3/8“ 1/2“ 3/4“ 1“ 1“1/4 1“1/2 2“ Kvs ( m3/h ) COUPLES DE MANŒUVRE ( en Nm sans coefficient de sécurité ) 1/4"...
- Page 6 ROBINET A TOURNANT SPHERIQUE REF.71430 2 PIECES DEGRAISSE OXYGENE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE AVANT MONTAGE : Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné afin que les robinets ne supportent aucune contrainte extérieure.
