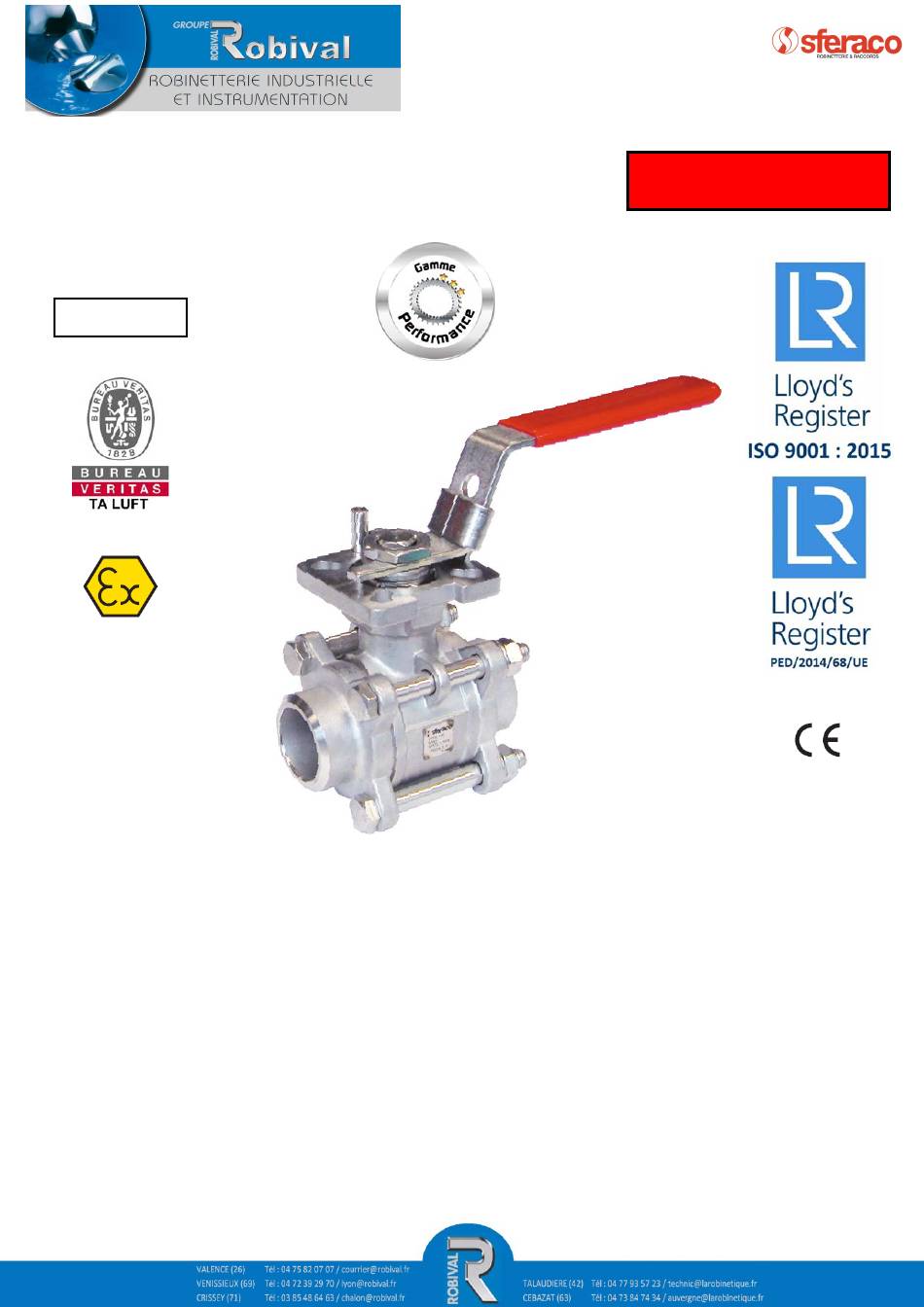

ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX
REF.747-748-749
AVEC PLATINE ISO PN63 GAMME PERFORMANCE
Certificat 3.1
Dimensions :
DN 8 à 100 mm
Raccordement :
Taraudé BSP, à souder S.W. ou B.W.
Température Mini :
- 30°C
Température Maxi :
+ 220°C
Pression Maxi : 63 Bars jusqu'au DN50, 40 Bars au-delà
Caractéristiques : Motorisable ( montage direct )
Sièges PTFE chargés inox
Axe inéjectable
Atex
Matière : Acier inox ASTM A351 CF8M
Publicité
Manuels Connexes pour sferaco Robival PERFORMANCE 747
Sommaire des Matières pour sferaco Robival PERFORMANCE 747
- Page 1 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE Certificat 3.1 Dimensions : DN 8 à 100 mm Raccordement : Taraudé BSP, à souder S.W. ou B.W. Température Mini : - 30°C Température Maxi : + 220°C Pression Maxi : 63 Bars jusqu’au DN50, 40 Bars au-delà...
- Page 2 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE CARACTERISTIQUES : Passage intégral Axe inéjectable Presse étoupe avec rattrapage de jeu par rondelles élastiques Système antistatique du DN8 au 32, double système antistatique (bille entre axe-corps et axe-sphère) du DN40 au 100 ...
- Page 3 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE NOMENCLATURE Repère Désignation Matériaux ( * : Compris dans le kit joints ) Corps ASTM A351 CF8M Sphère Inox AISI 316 Embouts ASTM A351 CF8M Siège PTFE chargé...
- Page 4 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS MODELES TARAUDEES REF.747 ( en mm ) : DN 1/4" – 3" DN 4" Dimensions de l’axe : Ref. 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"...
- Page 5 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS MODELES A SOUDER B.W. REF. 748 ( en mm ) : DN 8 – 80 DN 100 Dimensions de l’axe : Ref. Ø D 12.5 15.8 20.9 26.6...
- Page 6 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS MODELES A SOUDER S.W. REF. 749 ( en mm ) : DN 8 – 80 DN 100 Dimensions de l’axe : Ref. Ø Passage 11.5 12.5 63.5 63.5...
- Page 7 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS PLATINE ISO ET AXE ( en mm ) : 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4" 13.7 Ø K N x Ø Z 4 x 7 4 x 7 4 x 7...
- Page 8 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE COUPLES DE MANŒUVRE ( en Nm sans coefficient de sécurité ) 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2“1/2 3“ 4“ Couple ( Nm ) 14.5 COUPLES DE SERRAGE DES TIRANTS ( en Nm) 1/4"...
- Page 9 ROBINET A TOURNANT SPHERIQUE 3 Pcs INOX REF.747-748-749 AVEC PLATINE ISO PN63 GAMME PERFORMANCE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE AVANT MONTAGE : Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné...
