ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100
ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT
TA-Luft VDI 2440
Dimensions :
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 100 à 140 Bars
Caractéristiques : Dispositif antistatique
Matière : Acier ASTM A216 WCB
DN 8 à 50 mm
A souder S.W.
-20°C
+ 220°C
Motorisable ( platine ISO 5211 à montage direct )
Axe inéjectable
Tirants noyés
Sécurité Feu API 607 V.6 et ISO 10497 :2010
Atex
REF.702DM
Certificat 3.1
loading

Manuels Connexes pour sferaco 702DM

Sommaire des Matières pour sferaco 702DM

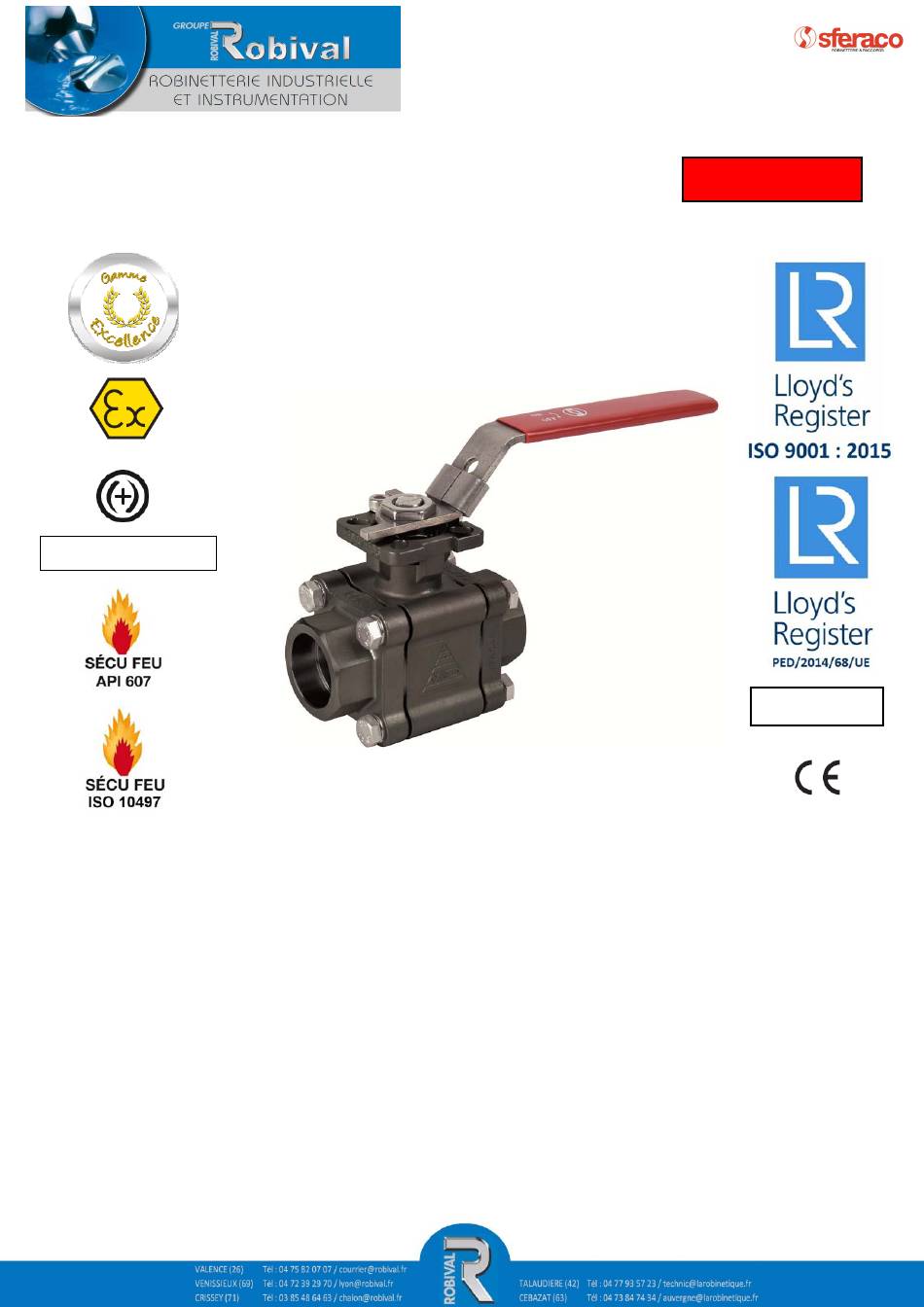

  • Page 1 ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100 REF.702DM ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT TA-Luft VDI 2440 Certificat 3.1 Dimensions : DN 8 à 50 mm Raccordement : A souder S.W. Température Mini : -20°C Température Maxi : + 220°C...

  • Page 2: Caracteristiques

    Tenue au vide 10-² torr  Températures mini et maxi admissibles Ts : -20°C à + 220°C pour modèle avec joints de siège chargés carbone Ref. 702DM  Températures mini et maxi admissibles Ts : -10°C à + 260°C avec sièges PEEK ( option ) ...

  • Page 3: Raccordement

    ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT GAMME :  Robinet à tournant sphérique 3 pièces sécurité feu acier avec platine ISO5211 à montage direct Ref. 702DM du DN 8 au DN 50 RACCORDEMENT :  A souder S.W.
  • Page 4 ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100 REF.702DM ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT COURBE PRESSION / TEMPERATURE (AVEC JOINTS DE SIEGE CHARGES CARBONE) : PRESSION COURBE PRESSION / TEMPERATURE AVEC OPTION JOINTS DE SIEGE PEEK :...
  • Page 5 ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100 REF.702DM ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT NOMENCLATURE Repère Désignation Matériaux Corps ASTM A216 WCB (1.0619) Sphère ASTM A351 CF8M (1.4408) Inox AISI 316 Embouts ASTM A216 WCB (1.0619) Joints de corps Graphite Siège...
  • Page 6 ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100 REF.702DM ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT DIMENSIONS ( en mm ) : Ø P 68.8 68.8 72.5 84.2 105,3 127,3 153.4 24.5 24.5 24.5 31.4 41.3 48.4 56.3 62.5 41.3...
  • Page 7 ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100 REF.702DM ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT DIMENSIONS PLATINE ISO ET AXE ( en mm ) : Ø K N x Ø Z 4 x 6 4 x 6 4 x 7.5 Ø...
  • Page 8 ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100 REF.702DM ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT NORMALISATIONS  Fabrication suivant la norme ISO 9001 : 2015  DIRECTIVE 2014/68/UE : CE N° 0038 Catégorie de risque III module H ...
  • Page 9 ROBINET A TOURNANT SPHERIQUE SECURITE FEU PN100 REF.702DM ACIER 3 PIECES PLATINE ISO 5211 A MONTAGE DIRECT INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE AVANT MONTAGE : Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère.
