Page 3

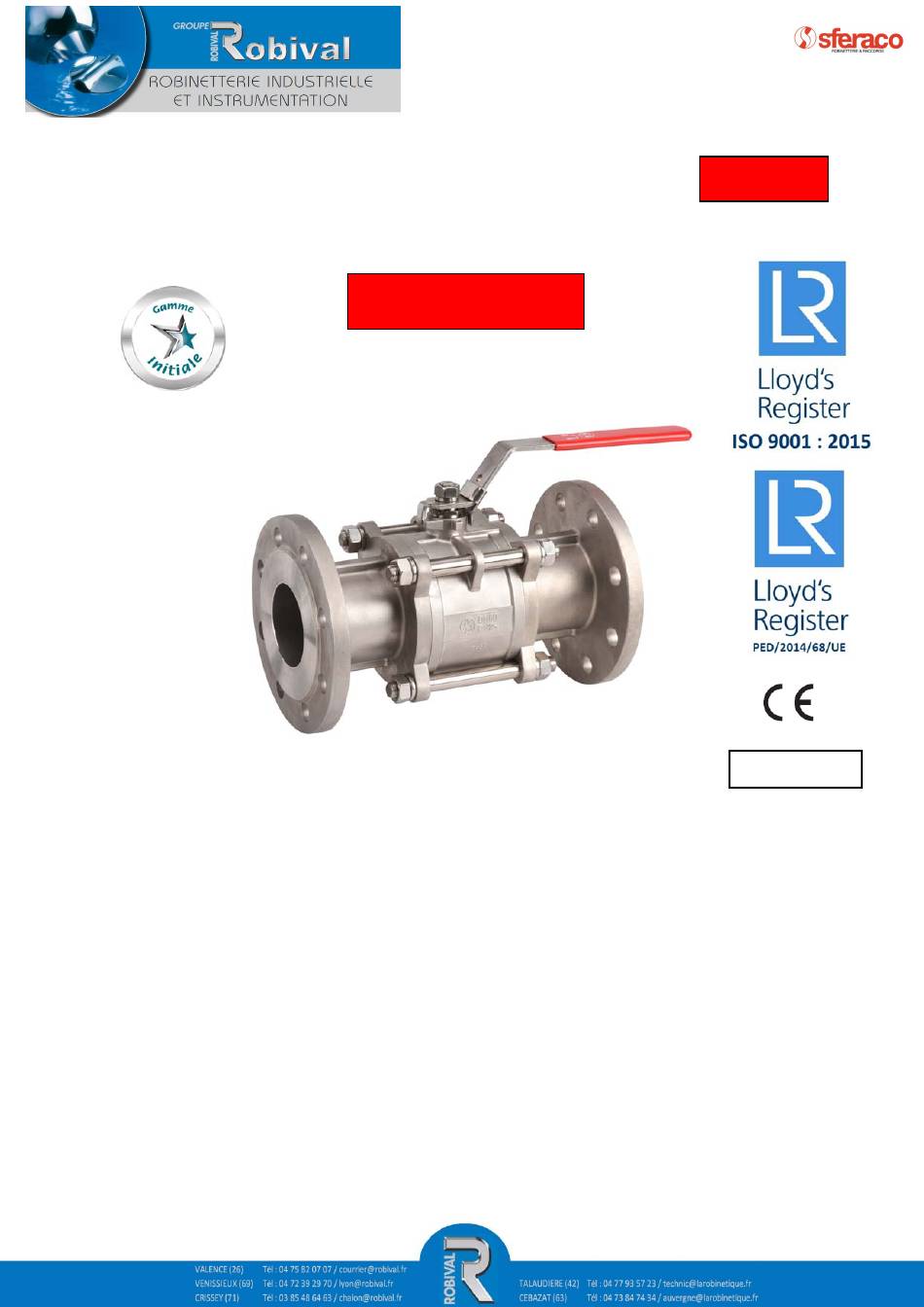

ROBINET A TOURNANT SPHERIQUE INOX A BRIDES PN40 REF.731 3 PIECES GAMME INITIALE GAMME : Robinet à tournant sphérique 3 pièces à brides acier inox Ref. 731 du DN 15 au DN 100 Réhausse inox 304 Ref.9810612-9810614 du DN15 au DN50 RACCORDEMENT : ...
Page 4
ROBINET A TOURNANT SPHERIQUE INOX A BRIDES PN40 REF.731 3 PIECES GAMME INITIALE NOMENCLATURE ( * : Compris dans le kit joints ) Repère Désignation Matériaux Corps ASTM A351 CF8M Embouts Sphère Inox AISI 316 Joint de corps Rondelle de glissement PTFE Presse étoupe Siège...
Page 5
ROBINET A TOURNANT SPHERIQUE INOX A BRIDES PN40 REF.731 3 PIECES GAMME INITIALE DIMENSIONS ( en mm ) : DN100 Dimensions de l’axe : Ref. Ø P 23.3 28.6 84.3 94.7 119.2 Ø Y Ø T 51.5 81.5 195.5 57.5 74.5 86.5 100.5...
Page 6
ROBINET A TOURNANT SPHERIQUE INOX A BRIDES PN40 REF.731 3 PIECES GAMME INITIALE DIMENSIONS BRIDES ( en mm ) : Ø C Ø D Ø K Nb x Ø L 4 x 14 4 x 14 4 x 14 4 x 18 4 x 18 4 x 18 8 x 18...
Page 7
ROBINET A TOURNANT SPHERIQUE INOX A BRIDES PN40 REF.731 3 PIECES GAMME INITIALE DIMENSIONS REHAUSSE ( en mm ) : 126.3 126.3 157.8 188.5 Ø D 36.5 Ø d Poids (en Kg) 0.34 0.48 0.62 Ref. 9810612 9810613 9810614...
Page 8
ROBINET A TOURNANT SPHERIQUE INOX A BRIDES PN40 REF.731 3 PIECES GAMME INITIALE COUPLES DE MANŒUVRE ( en Nm sans coefficient de sécurité ) Couple ( Nm ) COUPLES DE SERRAGE DES TIRANTS ( en Nm) Couple ( Nm ) COEFFICIENT DE DEBIT Kvs ( en m3 / h) Kvs ( m3 / h ) 20.7...
Page 9
ROBINET A TOURNANT SPHERIQUE INOX A BRIDES PN40 REF.731 3 PIECES GAMME INITIALE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE AVANT MONTAGE : Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné...
