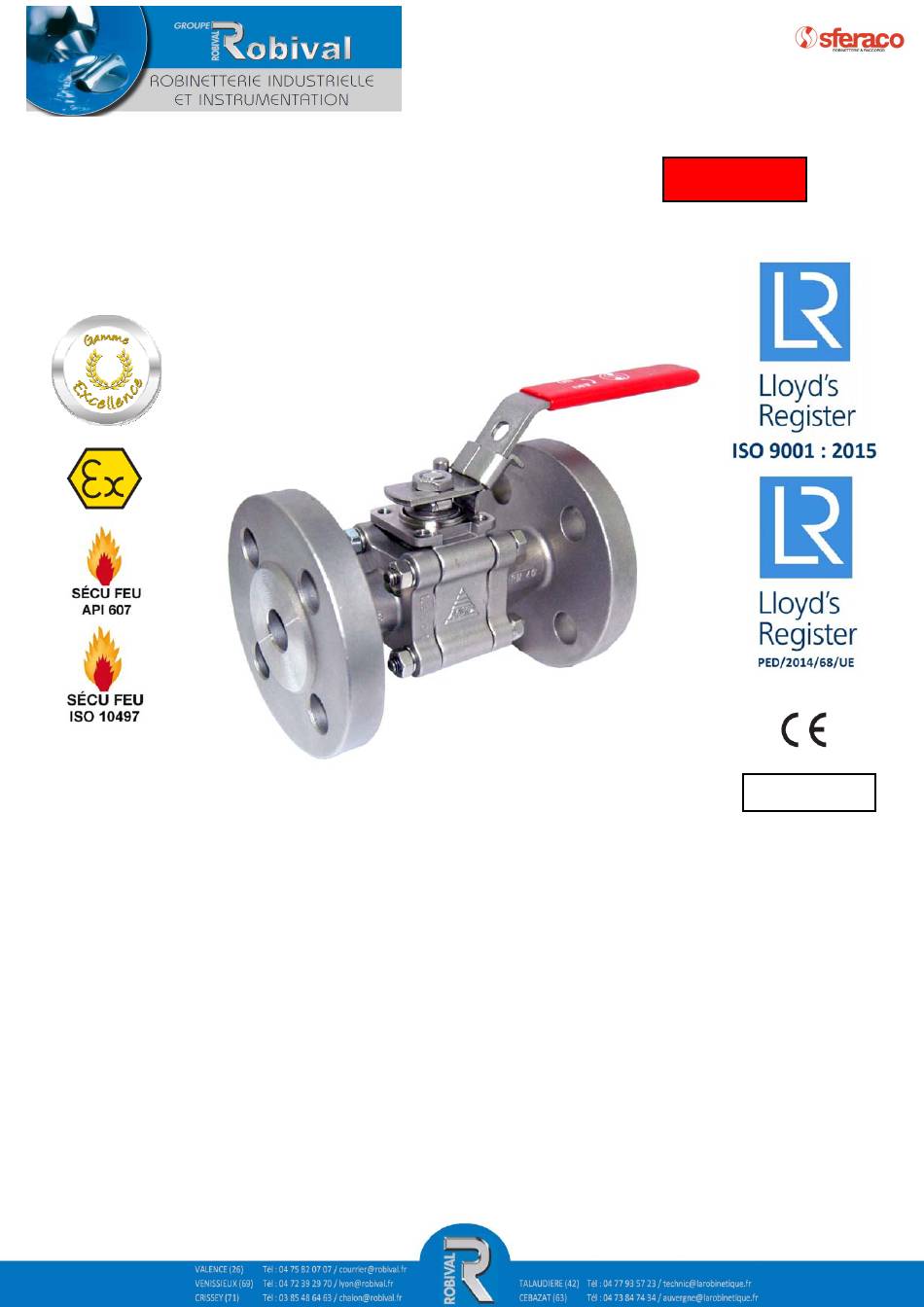

ROBINET A TOURNANT SPHERIQUE SECURITE FEU
A BRIDES PN40 3 PIECES GAMME EXCELLENCE
Dimensions :
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 40 Bars
Caractéristiques : Dispositif antistatique
Matière : Acier inox ASTM A351 CF8M
DN 15 à 50 mm
A brides R.F. PN40
-30°C
+ 220°C
Motorisable ( platine ISO 5211 )
Axe inéjectable
Tirants noyés
Sécurité Feu ISO 10497 : 2010 et API 607 V.6
Atex
REF.7034
Certificat 3.1
Publicité
Manuels Connexes pour sferaco Robival EXCELLENCE 7034
Sommaire des Matières pour sferaco Robival EXCELLENCE 7034
- Page 1 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE Certificat 3.1 DN 15 à 50 mm Dimensions : A brides R.F. PN40 Raccordement : -30°C Température Mini : + 220°C Température Maxi : Pression Maxi : 40 Bars Caractéristiques : Dispositif antistatique Motorisable ( platine ISO 5211 ) Axe inéjectable...
-
Page 2: Caracteristiques
ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE CARACTERISTIQUES : Passage intégral Axe inéjectable Presse étoupe avec rattrapage de jeu par rondelles élastiques Double système antistatique (bille entre axe-corps et axe-sphère) ... - Page 3 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE COURBE PRESSION / TEMPERATURE AVEC JOINTS DE SIEGE CHARGES CARBONE : PRESSION COURBE PRESSION / TEMPERATURE AVEC OPTION JOINTS DE SIEGE PEEK : PRESSION...
- Page 4 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE NOMENCLATURE ( * : Compris dans le kit joints ) Repère Désignation Matériaux Corps ASTM A351 CF8M Sphère ASTM A351 CF8M Inox AISI 316 Embouts ASTM A351 CF8M Joints de corps Graphite Siège...
- Page 5 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE DIMENSIONS ( en mm ) : Ref. Ø P 154.9 154.9 199.7 199.7 232.2 86.6 93.5 105.3 111.2 122.1 7034 46.1 50.9 61.4 66.8 99.4 24.5 31.4 41.3 48.4...
- Page 6 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE DIMENSIONS PLATINE ISO ET AXE ( en mm ) : Ref. 17.1 18.1 25.4 26.2 32.4 28.5 11.1 13.1 12.6 14.9 15.5 46.1 50.9 61.4 66.8 99.4 7034 Ø...
- Page 7 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE DIMENSIONS BRIDES ( en mm ) : Ø C Ø D Ø K Nb x Ø L 4 x 14 4 x 14 4 x 14 4 x 18 4 x 18 4 x 18...
- Page 8 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE DIMENSIONS VOLANT OVALE INOX AISI 304 ( en mm ) : Poids ( Kg ) 0.12 0.12 0.18 0.18 0.22 0.34 Ref. 9830441 9830441 9830442 9830442 9830443 9830475 DIMENSIONS REHAUSSE INOX AISI 304 ( en mm ) :...
- Page 9 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE COUPLES DE MANŒUVRE ( en Nm sans coefficient de sécurité ) Pression (bar) Couple de démarrage 19.2 28.7 COUPLES DE SERRAGE DES TIRANTS ( en Nm) Couple ( Nm ) 22.07 22.07...
- Page 10 ROBINET A TOURNANT SPHERIQUE SECURITE FEU REF.7034 A BRIDES PN40 3 PIECES GAMME EXCELLENCE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE AVANT MONTAGE : Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné...
