Remplacement Du Capteur Du Chariot; Axe Y - Jma Avantcode Notice D'utilisation

6.6

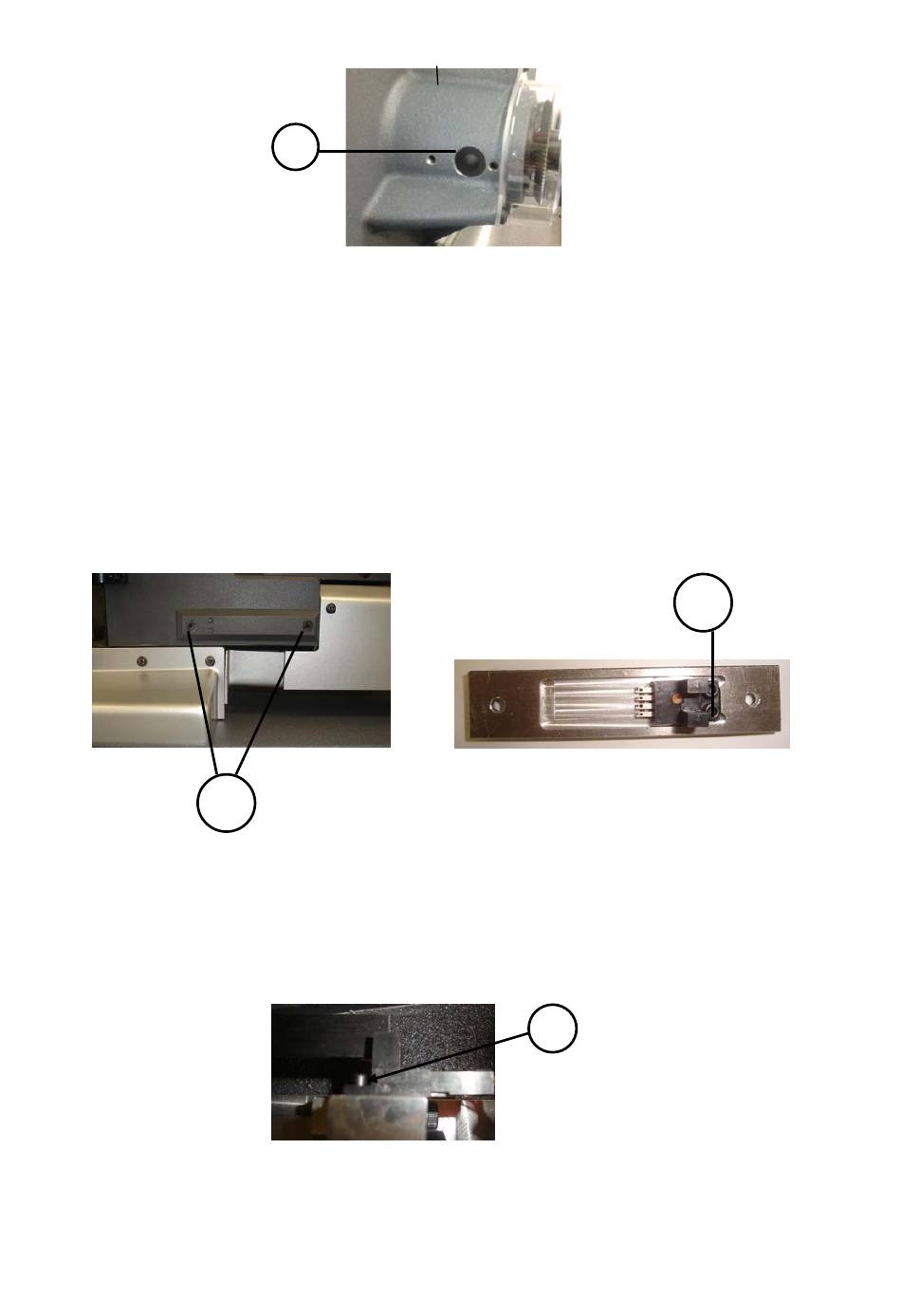

REMPLACEMENT DU CAPTEUR DU CHARIOT

6.6.1 AXE X
1) Eteindre la machine à l'aide de l'interrupteur général et débrancher le cordon d'alimentation.
2) Défaire les deux vis de la plaque (T24) et les deux vis de fixation du capteur (T25). (Fig.49,
Fig.50).
3) Changer le capteur, serrer à nouveau les vis de fixation du capteur et la plaque.
Fig.49
T24
6.6.2

AXE Y

1) Eteindre la machine à l'aide de l'interrupteur général et débrancher le cordon d'alimentation.
2) Détacher le carter arrière qui recouvre la partie arrière de la machine.
3) Défaire les deux vis (T26) de la fixation du capteur. (Fig.51)
4) Changer le capteur et le fixer à nouveau.
P6
Fig.46
Fig.51
Fig.50
T26
T25
59
