6.4 REMPLACEMENT JEU D'ÉTAU AUTOMATIQUE
Pour remplacer le jeu d'étaux, agir de la manière suivante :
1) Après avoir retiré l'étau automatique, dévisser les deux vis (T19) et retirer le jeu d'étaux
(Fig.45).
2) Introduire le nouveau jeu d'étaux tout en vérifiant que les jeux font butée contre l'appui
inférieur.
3) Dévisser les 2 vis pour fixer le jeu d'étaux.
6.5

REMPLACEMENT DE LA FRAISE

Pour remplacer la fraise, il faut agir de la manière suivante :
1) Eteindre la machine à l'aide de l'interrupteur général et débrancher le cordon d'alimentation.
2) Soulever le carter en plastique frontal.
3) Dévisser les 3 vis (T20) du carter de fraise. (Fig.47)
4) Retirer la plaque de protection (P6) de copeaux. (Fig.46)
5) Introduire la tige de blocage (T21) qui se trouve dans la boîte à accessoires. (Fig.48)
6) Dévisser l'écrou de fixation (T22) de la fraise avec la clé fixe de 18 mm (T23).
(REMARQUE : Filetage à gauche)
7) Remplacer la fraise, bloquer l'écrou, retirer la tige du trou et poser la plaque de protection.
(Remarque : Si c'est une nouvelle fraise que l'on installe, il faut effectuer un réglage de fraise)
(Voir paragraphe 4.5)

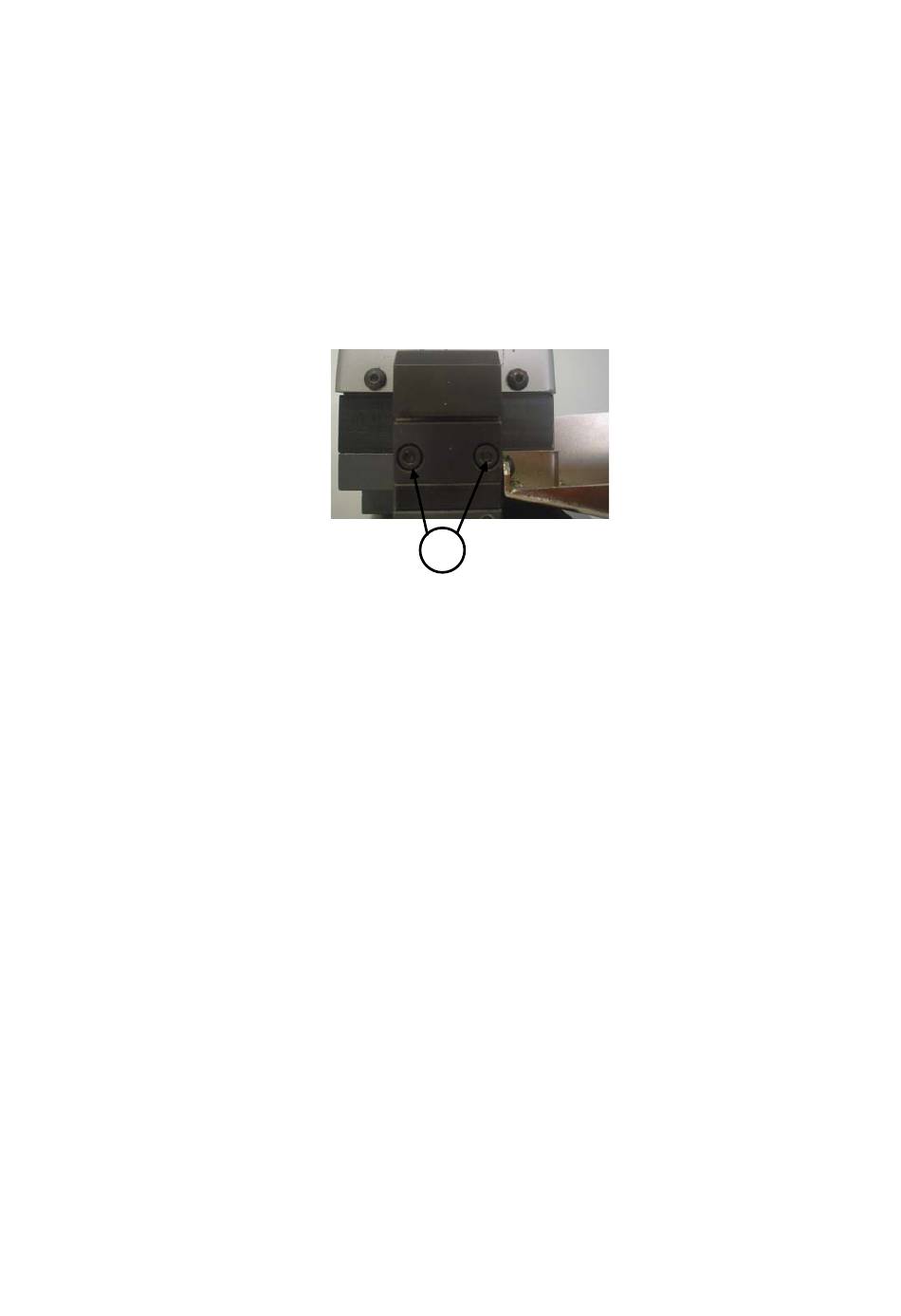

Fig.45
