17.2
Mesure de la résistance du conducteur de protection avec courbe de rampe
– Mesure sur PRCD avec conducteur de protection sous surveillance du courant avec l'adaptateur d'essai PROFITEST PRCD en
accessoire (uniquement PROFITEST MF XTRA)
Application
Le courant du conducteur de protection est surveillé sur certains
types de PRCD. Une mise en ou hors circuit directe du courant
d'essai nécessaire aux mesures de la résistance du conducteur
de protection d'au moins 200 mA entraîne le déclenchement du
PRCD et donc, la séparation du raccordement du conducteur de
protection. La mesure du conducteur de protection est impos-
sible dans ce cas.
Une courbe spéciale de la rampe pour une mise en circuit et cou-
pure du courant d'essai en liaison avec l'adaptateur d'essai PRO-
FITEST PRCD autorise une mesure de la résistance du conduc-
teur de protection sans déclenchement du PRCD.

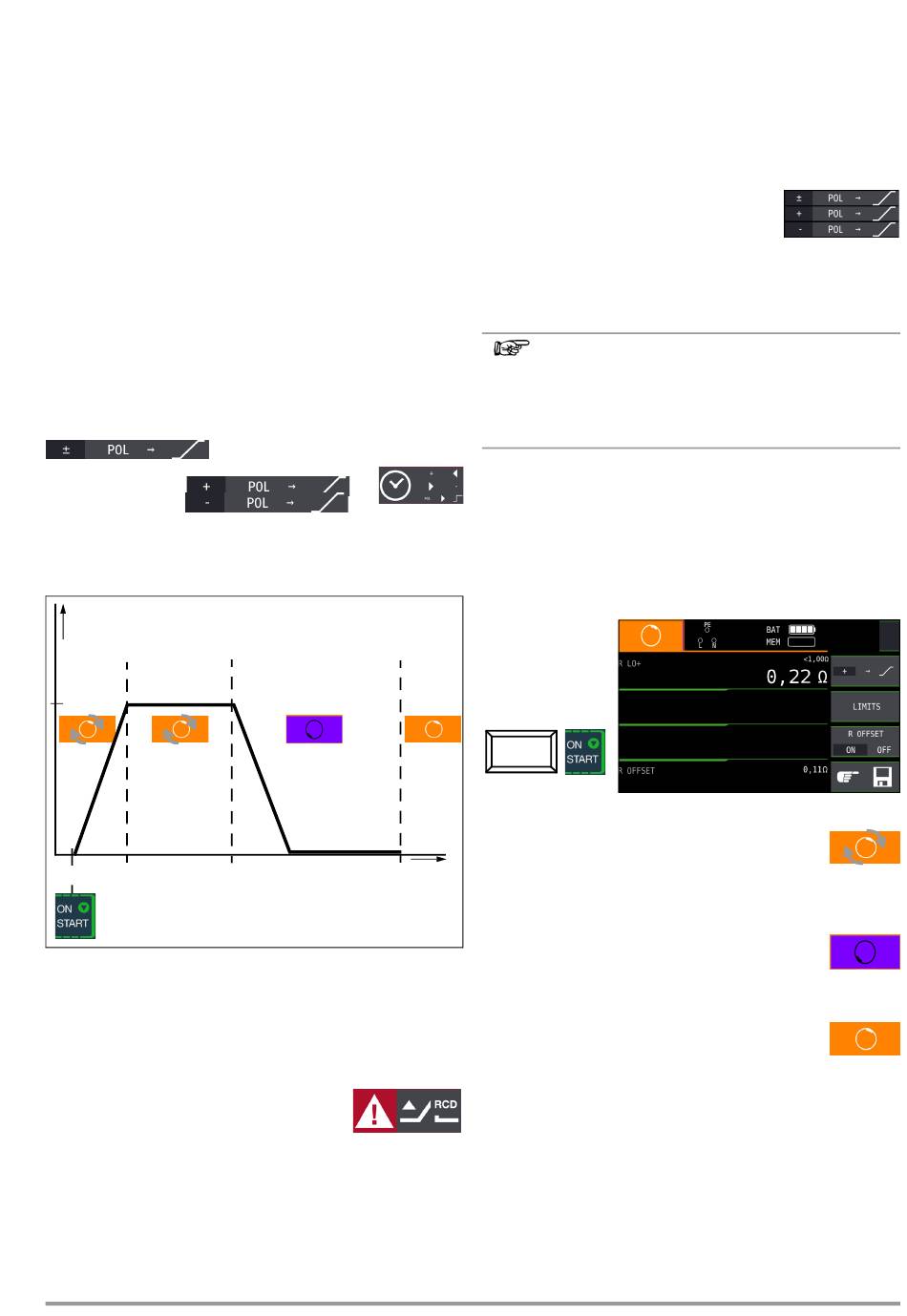

Évolution temporelle de la fonction de rampe
Conditionnés par les propriétés physiques du PRCD, les temps
de mesure sont de l'ordre de plusieurs secondes pour cette fonc-
tion de rampe.
Si la polarité du courant d'essai est inversée, un temps d'attente
supplémentaire est en outre nécessaire pendant l'inversion de la
polarité.
Ce temps d'attente est programmé dans le mode de fonctionne-
ment « Inversion de polarité automatique »
dans la séquence d'essais.
Si vous inversez manuellement la polarité, p. ex. de
« Pôle+ avec rampe »
« Pôle– avec rampe »
l'appareil de contrôle détecte le changement du
sens du courant, bloque la mesure pour le temps d'attente
nécessaire et affiche en même temps un avis correspondant, voir
la figure à droite.
Courant d'essai [A]
Phase de
Phase de mesure
montée
0,25
0
1
Représentation des phases de mesure et d'attente
de la mesure de la résistance du conducteur de
protection sur PRCD
Déclenchement d'un PRCD dû à une mise en contact défectueuse
Pendant la mesure, il faut veiller à une mise en contact fiable des
pointes de touche de l'adaptateur bipolaire avec l'objet à tester
ou les douilles sur l'adaptateur d'essai PROFITEST PRCD. Des
interruptions peuvent induire des variations du courant d'essai,
qui pourraient faire déclencher le PRCD dans le pire des cas.
Dans un tel cas, le déclenchement du PRCD de
l'appareil de contrôle est également détecté
automatiquement et signalé par un message
d'erreur correspondant, voir la figure à droite. Dans ce cas égale-
ment, l'appareil de contrôle tient compte automatiquement d'un
temps d'attente consécutif nécessaire avant de réactiver le PRCD
et de redémarrer la mesure.
Gossen Metrawatt GmbH
à
,
Dépolarisation
et temps d'attente
avant inversion des pôles
3
6
Connexion
➭ Lisez le mode d'emploi de l'adaptateur PROFITEST PRCD (le
chap. 4.1 en particulier). Vous y trouverez des indications sur
le raccordement pour la mesure d'offset et la mesure de la ré-
sistance du conducteur de protection.
Sélectionner les paramètres de polarité
➭ Sélectionnez le paramètre de polarité
souhaité avec la rampe.
Mesure de R
OFFSET
➭ Réalisez la mesure d'offset comme décrit à la page 73 pour
que les contacts de raccordement de l'adaptateur d'essai ne
soient pas pris en compte dans le résultat.
Remarque
L'offset ne reste enregistré jusqu'à ce que vous changiez
le paramètre de polarité. Si vous réalisez la mesure avec
changement manuel de polarité (pôle + ou pôle –), vous
devez répétez la mesure d'offset avant chaque mesure
avec une autre polarité.
Mesurer larésistance du conducteur de protection
➭ Vérifiez que le PRCD est activé. Si ce n'est pas le cas, activez-
le.
➭ Réalisez la mesure du conducteur de protection comme dé-
crit au chapitre 17.1 précédent. Lancez la séquence d'essais
en appuyant brièvement sur la touche ON/START ▼. En mainte-
nant la touche ON/START ▼ appuyée, vous pouvez prolonger la
durée prédéfinie de la phase de mesure.
Lancer la mesure
Résultat
ou redé-
marrage
Pendant la phase de polarisation (courbe croissante)
et la phase de mesure qui suit (courant constant), le
symbole est affiché à droite.
Temps[s]
Si vous interrompez la mesure dès la phase de mon-
tée, aucun résultat de mesure ne pourra être calculé ni affiché.
Après la mesure, la phase de dépolarisation (courbe
décroissante) et le temps d'attente qui suit sont
signalés par le symbole inverti à droite.
Aucune mesure ne peut être démarrée pendant ce temps.
Ce n'est que lorsque le symbole ci-contre s'affiche
que le résultat de la mesure peut être lu et que la
mesure peut être démarrée dans la même polarité ou
dans une autre.
75
