9
Base de données
9.1
Création de structures de boîtier de distribution, générali-
tés
Il est possible de créer dans l'appareil de contrôle une structure
de boîtiers de distribution complète avec données de circuit élec-
trique et RCD.
Cette structure permet l'affectation des mesures aux circuits élec-
triques de différents boîtiers de distribution, aux bâtiments et aux
clients.
Il existe deux manières de procéder :
•
sur le site ou sur le chantier : création d'une structure de boî-
tier de distribution dans l'appareil de contrôle
Il est possible de créer une structure de boîtier de distribution
dans l'appareil de contrôle comptant 50 000 éléments struc-
turels maximum qui seront sauvegardés en mémoire Flash de
l'appareil.
ou
•
créer et enregistrer une structure de boîtier de distribution exis-
tante à l'aide du logiciel IZYTRONIQ (base de données et consignation
de données protocole pour PC).
Remarques à propos de
IZYTRONIQ
Consultez l'aide en ligne du logiciel pour PC pour l'installation et
l'application de ce programme.
9.2
Transfert des structures de boîtiers de distribution
Les transferts suivants sont possibles :
•
transfert d'une structure de boîtier de distribution du PC à
l'appareil de contrôle
•
transfert d'une structure de boîtier de distribution et des
valeurs de mesure de l'appareil de contrôle au PC.
Pour le transfert des structures et des données entre appareil de
contrôle et PC, les deux doivent disposer d'un câble interface
USB.
30
Remarque
Pendant la transmission des données, le sélecteur de
fonction rotatif ne doit pas se trouver en position « U ».
L'écran suivant s'affiche pendant le transfert
des structures et des données.
9.3
Création d'une structure de boîtier
de distribution dans l'appareil de contrôle

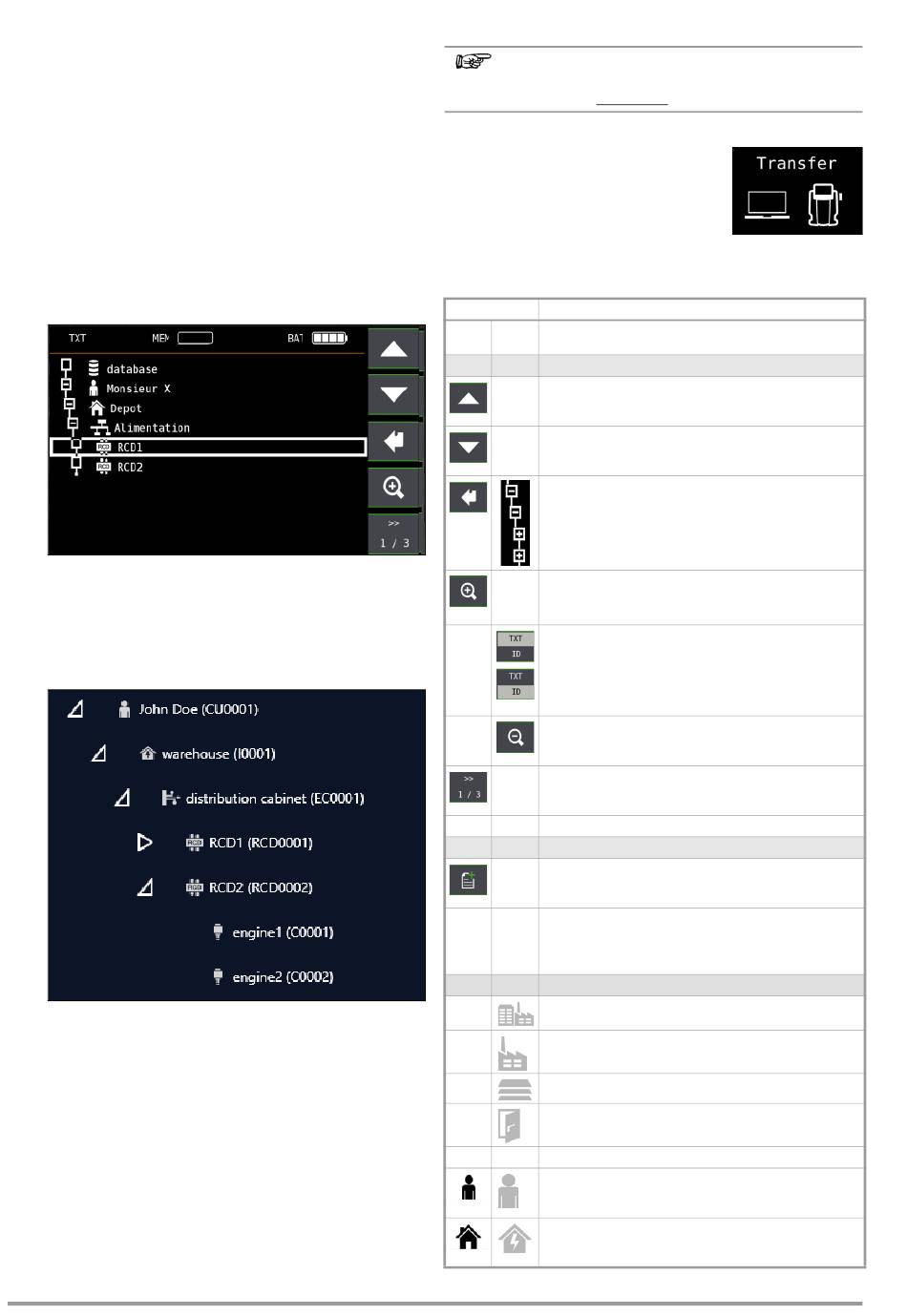

Aperçu de la signification des symboles pour créer une structure
Symboles
Signification
Niv.
Niv. inf.
princip.
Menu d'enregistrement page 1 sur 3
Curseur HAUT : feuilleter vers le début
Curseur BAS : feuilleter vers la fin
ENTER : confirmer la sélection
+ – passer au niveau inférieur
(ouvrir l'arborescence) ou
– + passer au niveau supérieur
(refermer l'arborescence)
Affichage de la désignation complète de la struc-
ture (63 caract. max.) ou de l'identifiant
(25 caract.) dans une fenêtre agrandie.
Commuter temporairement entre désignation de
structure et identifiant.
Ces touches n'ont aucun effet sur le réglage prin-
cipal dans le menu de configuration (setup), voir
DB-MODE page 28.
Masquage de la fenêtre agrandie
Passage à la sélection de menu
Menu d'enregistrement page 2 sur 3
Ajouter un élément structurel
Appa-
IZYTRO-
reil de
NIQ
contrôl
e
Arborescence des sites
Bien
Bâtiment
Niveau
Local
E-ARBOSRESCENCE – arborescence électrique
Client
Installation électrique
