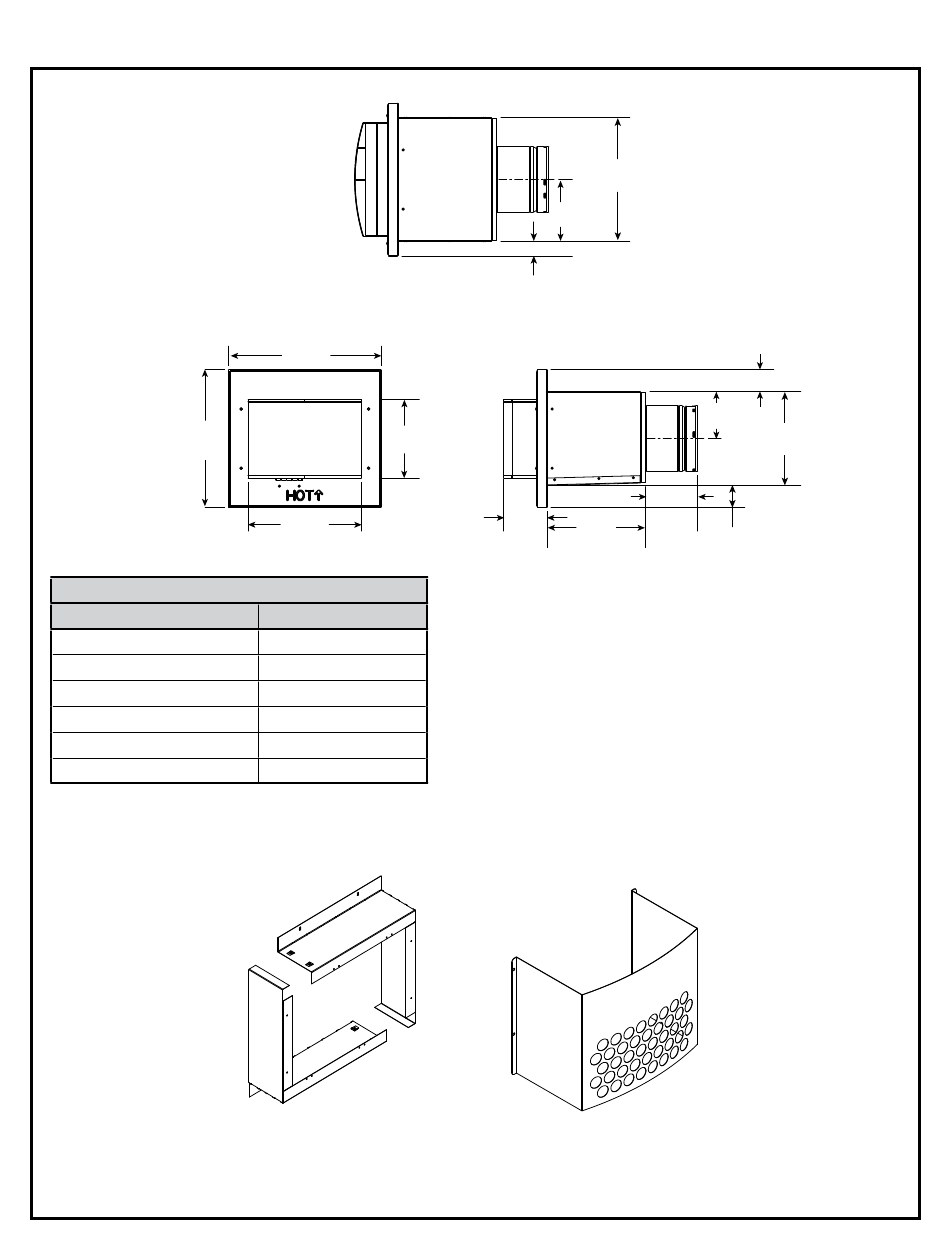

B. Diagramme des composants d'évacuation (suite)
14 po.
356 mm
Câblage requis
DESCRIPTION
10 FT PV Câblage
20 FT PV Câblage
40 FT PV Câblage
60 FT PV Câblage
80 FT PV Câblage
100 FT PV Câblage
Figure 16.12 Composants du conduit d'évacuation de la PVLP-SLP
84
Heat & Glo • 6000CLX-IPI-S, 6000CLX-IPI-T, 8000CLX-IPI-S 8000CLX-IPI-T • 2166-900ALFR Rev. D • 2/16
Vue du dessus
Vue avant
15-1/2 po.
394 mm
8 po.
203 mm
11-1/2 po.
292 mm
NUMÉRO DE PIÈCE
PVI-WH10
PVI-WH20
PVI-WH40
PVI-WH60
PVI-WH80
PVI-WH100
PVLP-BEK
Ensemble de briques
6-1/4 po.
159 mm
1-1/2 po.
38 mm
Vue de côté
4-3/8 po.
10 po.
112 mm
254 mm
Remarque : Un câblage est requis pour alimenter le PVLP-
SLP branché à l'appareil et est commandé séparément
du PVLP-SLP. Communiquez avec votre détaillant pour
commander.
Remarque: Le PVLP-SLP nécessite l'installation d'un
PVLP-CK sur cet appareil. Le PVLP-CK est commandé
distinctement du PVLP-SLP. Communiquez avec votre
détaillant pour commander.
Remarque : Un écran thermique PVLP-HS est disponible et
vendu séparément. Utilisez le PVLP-SLP si l'installation se
trouve dans une zone achalandée.
PVLP-HS
Écran thermique
2-1/4 po.
57 mm
4-3/4 po.
121 mm
9-1/2 po.
241 mm
5-1/4 po.
135 mm
2-1/4 po.
57 mm
