DENT DROITE DE LA GRILLE DE L'ÂTRE
2
BARRE HORIZONTALE DE LA GRILLE

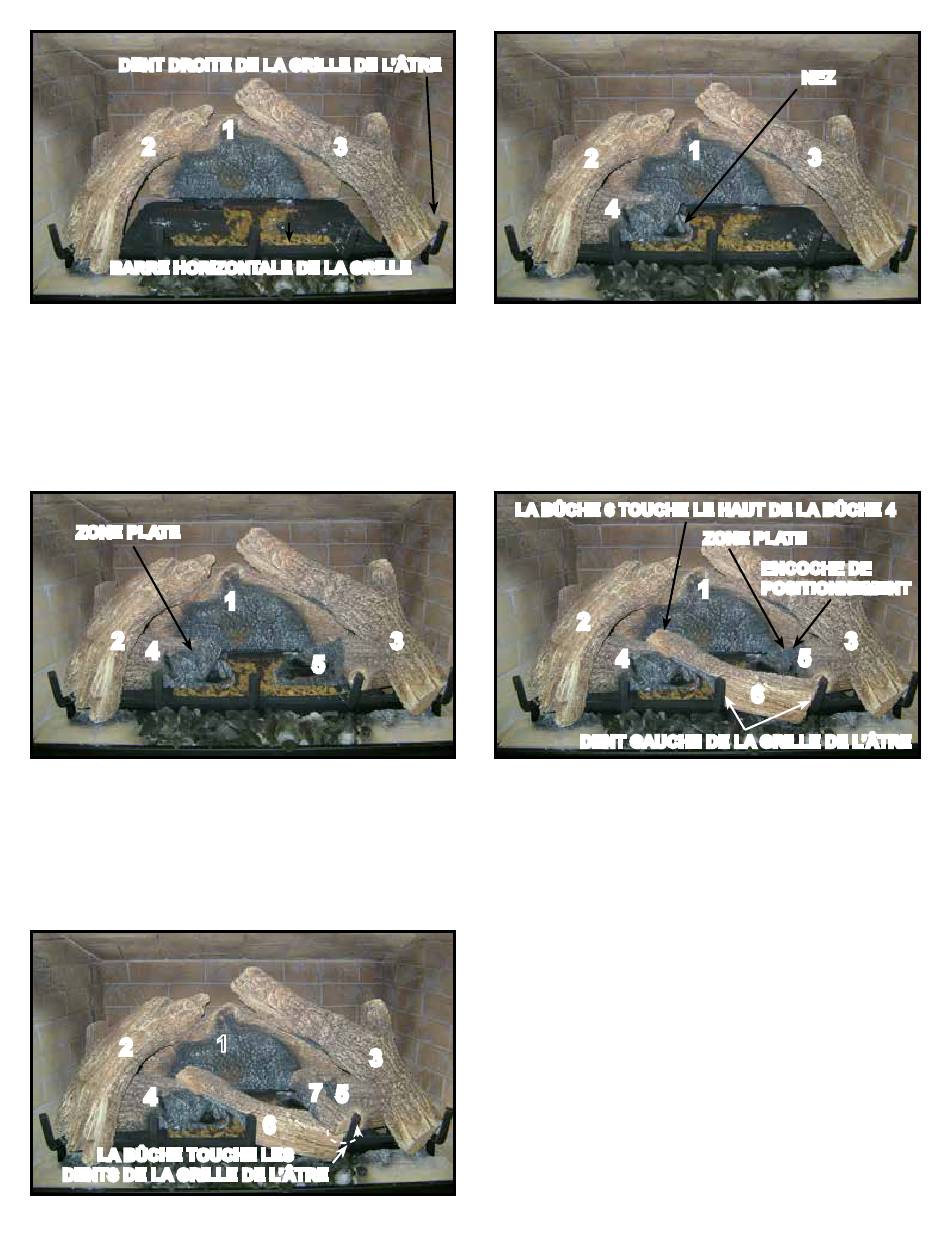

Figure 7
Bûche nº 3 (2170-723) : Introduisez la protubérance située à droite sur le dessus de la bûche nº 1 dans la rayure située au
bas de la bûche nº 3. Une fois la rainure et la protubérance fixées l'une à l'autre, placez la barre horizontale de la grille de
l'âtre et la dent à l'extrémité droite de la grille de l'âtre dans la rainure au bas de la bûche 3. La bûche nº 3 reposera sur la
dent et la barre horizontale de la grille de l'âtre. Voir la figure 7.
Bûche 4 (2170-704) : Placez la bûche 4 dans l'échancrure de buche gauche sur le dessus du brûleur (voir la figure 2).
Glissez la bûche 4 depuis la droite vers la gauche sous la bûche 2 jusqu'à ce qu'elle repose entièrement et fermement
dans l'échancrure (voir la figure 8). Tirez sur le nez de la bûche 4 pour qu'elle repose fermement contre le côté droit de
l'échancrure de la bûche.
ZONE PLATE
2
4
Figure 9
Bûche 5 (2170-705) : Placez la bûche 5 dans l'échancrure de bûche droite sur le brûleur (voir la figure 2). Contrôlez que
la bûche repose complètement et fermement dans l'échancrure encastrée (voir la figure 9). Tirez la bûche 5 vers la gauche
le long de l'échancrure de bûche.
Bûche 6 (2170-706) : Introduisez la quatrième dent de la grille de l'âtre (de gauche à droite) dans la rainure sur l'extrémité
gauche de la bûche 6 (voir la figure 10). Placez l'autre extrémité de la bûche 6 sur la face plate sur la bûche 4 (voir la figure
9). La bûche 6 reposera également contre la dent au centre de la grille de l'âtre. Une fois correctement installée, la bûche
6 reposera fermement sur tous les 3 ponts de contact pour l'empêcher de bouger.
2
4
LA BÛCHE TOUCHE LES
DENTS DE LA GRILLE DE L'ÂTRE
Figure 11
Heat & Glo • 6000CLX-IPI-S, 6000CLX-IPI-T, 8000CLX-IPI-S 8000CLX-IPI-T • 2166-900ALFR Rev. D • 2/16
1
3
1
3
5
1
3
7
5
6
2
4
Figure 8
LA BÛCHE 6 TOUCHE LE HAUT DE LA BÛCHE 4
2
4
DENT GAUCHE DE LA GRILLE DE L'ÂTRE
Figure 10
Bûche 7 (2170-707) : Placez l'extrémité arrière (sans
encoche) de la bûche 7 sur la surface plate sur la bûche 5. Tirez
sur la bûche 7 pour l'introduire dans l'encoche de guidage.
Pivotez l'extrémité avant (dotée d'une encoche) de la bûche
7 vers la gauche jusqu'à ce que son encoche touche la 4ième
dent depuis la gauche de la grille de l'âtre (voir figure 11).
NEZ
1
3
ZONE PLATE
ENCOCHE DE
1
POSITIONNEMENT
3
5
6
2170-935B
