Heat & Glo 6000CLX-IPI-T Manuel Du Propriétaire page 76

HALSTON FAÇADES DÉCORATIVES
6000 HAL-36
8000 HAL-42
CHATEAU FAÇADES DÉCORATIVES
6000 CHA-36
8000 CHA-42

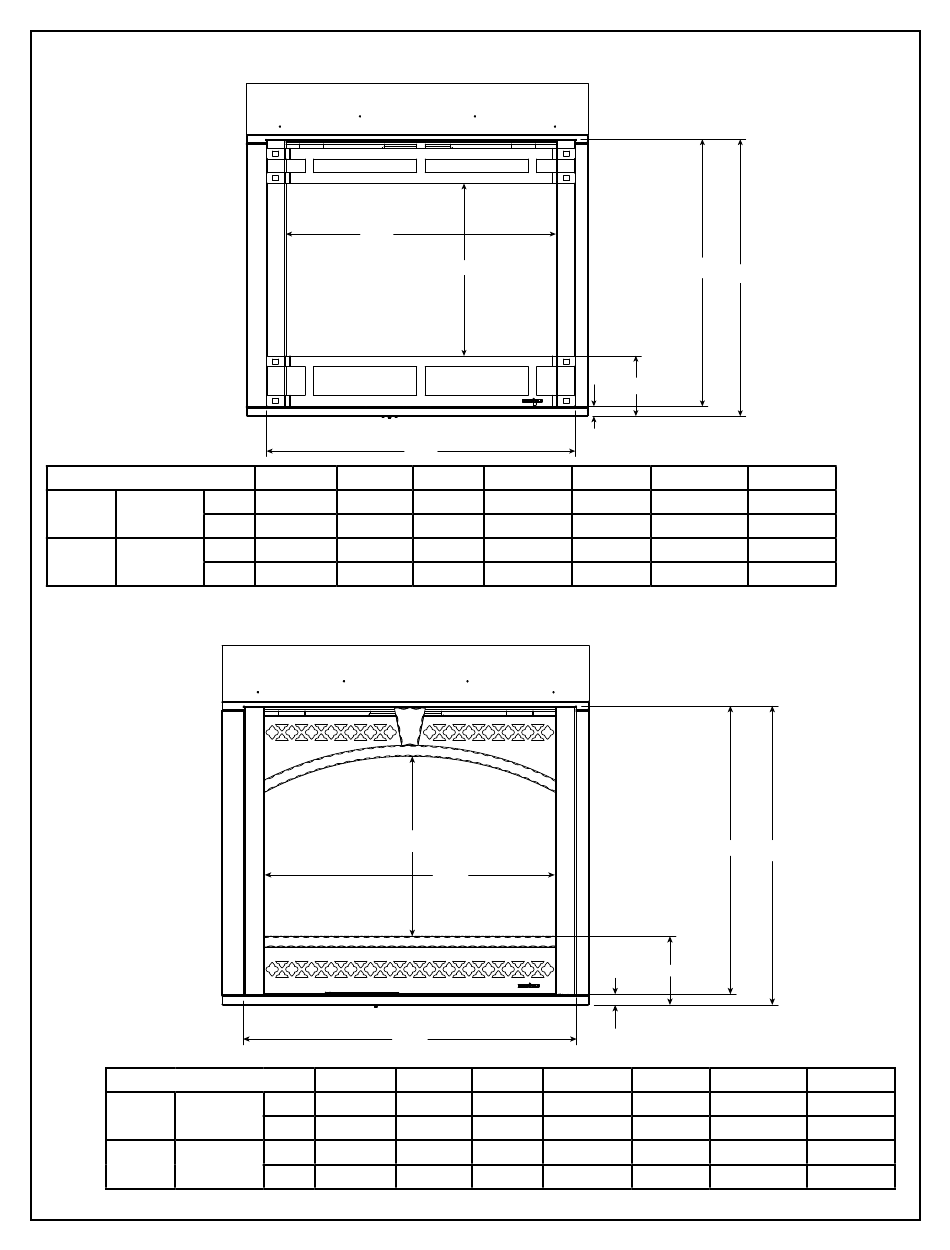

Figure 16.4 Façade décorative Dimensions - Halston and Chateau
76 Heat & Glo • 6000CLX-IPI-S, 6000CLX-IPI-T, 8000CLX-IPI-S 8000CLX-IPI-T • 2166-900ALFR Rev. D • 2/16
A
A B
po. 32-7/16 21-1/4
mm 824 540
po. 39-7/16 23-3/16
mm 1002 589
A
po. 20-1/2
mm 521
po. 22-7/16
mm 570
B
C
C D
37-1/16 1-1/4
941 32
44-1/16 1-1/4
1119 32
A
B
C
B C D
32-7/16 37-5/16 1-1/2
824 948 38
39-7/16 44-1/16 1-1/4
1002 1119 32
F
G
E
D
E F
7-7/16 32-7/8
189 835
7-7/16 34-13/16
189 884
F G
E
D
E F
7-7/8 32-7/8
200 835
7-7/16 34-13/16
189 884
G
34-1/8
867
36
914
G
34-1/8
867
36
914
