C. Installation du pare-feu de pla-
fond
Un pare-feu de plafond DOIT être installé
entre le plancher et l'entretoit.
• Tuyau DVP seulement - Encadrer une
ouverture de 254 mm x 254 mm (10 po
x 10 po) chaque fois que le système
d'évacuation pénètre dans un plafond ou un
plancher (voir la Figure 8.3).
• Tuyau SLP seulement - Encadrer une
ouverture de 229 mm x 229 m (9 po x 9 po)
chaque fois que le système d'évacuation
pénètre dans un plafond ou un plancher (voir
la Figure 8.3).
• Encadrer les ouvertures avec des pièces
de bois de même dimensions que celles
utilisées pour les poutrelles du plafond et du
plancher.
• Le pare-feu de plafond peut être installé
au-dessus ou en dessous des poutrelles
du plafond lorsqu'il comprend un écran
d'isolation d'entretoit. Il doit être placé en
dessous des poutrelles situées entre les
planchers qui ne sont pas isolés. Voir la
Figure 8.4.
• Fixer avec trois attaches de chaque côté.
AVERTISSEMENT! Risque d'incendie! Ne
mettre AUCUN isolant autour de conduit d'éva-
cuation. Tenir l'isolant éloigné du tuyau afin
d'éviter toute surchauffe.
D. Installation de l'écran d'isolation
d'entretoit
AVERTISSEMENT! Risque d'incendie. S'as-
surer que les matériaux sans cohésion et l'iso-
lant n'entrent PAS en contact avec le conduit
d'évacuation. Hearth & Home Technologies
Inc. exige l'utilisation d'un écran d'entretoit.
Le Guide international sur les gaz combustibles
exige l'installation d'un bouclier thermique de
grenier fait en acier d'un calibre minimum de
26 et dépassant d'au moins 51 mm (2 po) au-
dessus de l'isolation.
• Les boucliers thermiques d'isolation du gre
nier doivent respecter le dégagement spéci-
fié aux matériaux inflammables et être
solidement fixés.
• Un ensemble de bouclier thermique d'isola-
tion du grenier est offert chez Hearth &
Home Technologies. Communiquez avec votre
détaillant pour commander. Installez le
bou-clier thermique d'isolation du grenier
selon les directives incluses avec l'ensemble.
38
Heat & Glo • 6000CLX-IPI-S, 6000CLX-IPI-T, 8000CLX-IPI-S 8000CLX-IPI-T • 2166-900ALFR Rev. D • 2/16

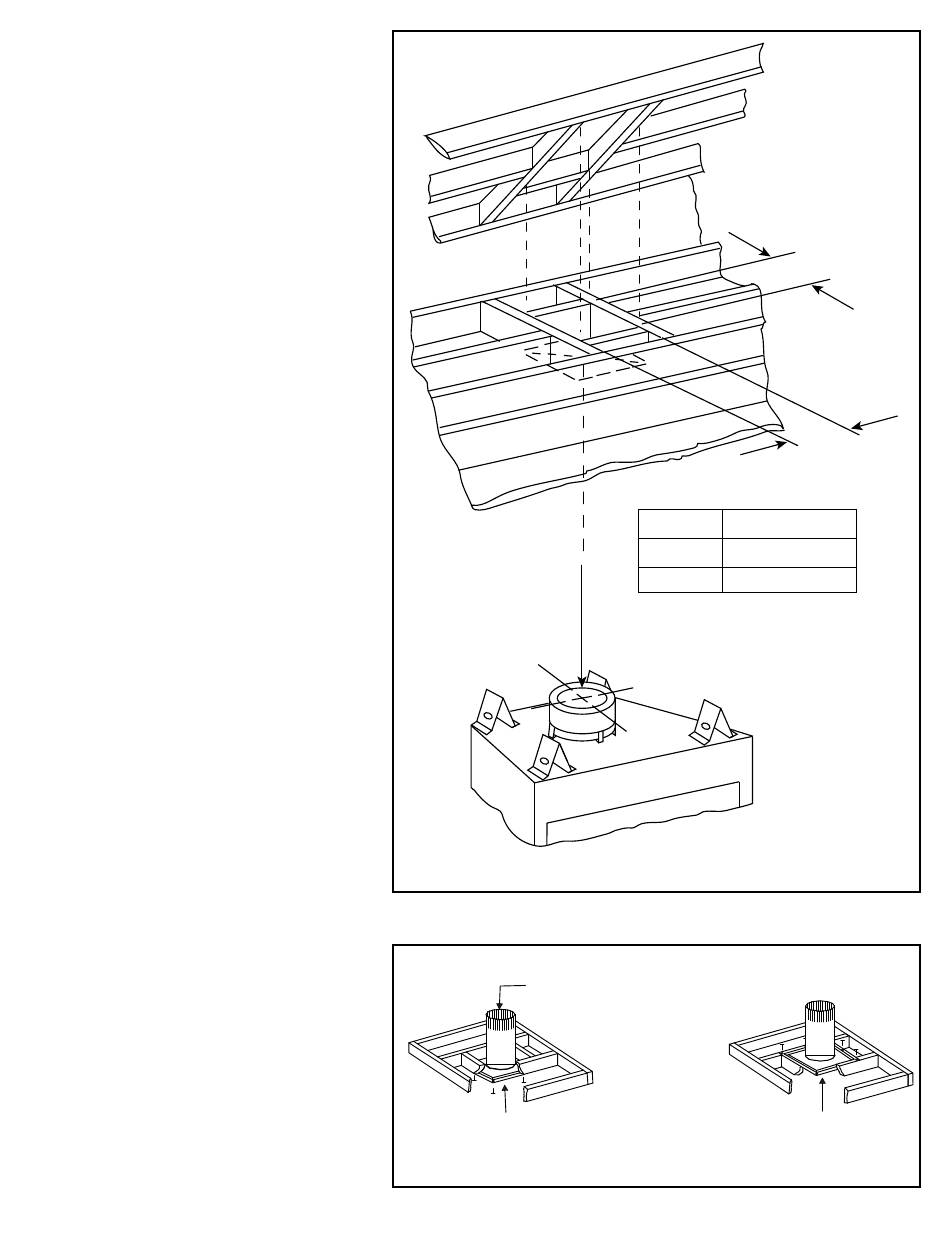

Figure 8.3 Installation du pare-feu de plafond
INSTALLER LES ÉCRANS D'ISOLATION D'ENTRETOIT AVANT
OU APRÈS L'INSTALLATION DU SYSTÈME D'ÉVACUATION
PARE-FEU DE PLAFOND INSTALLÉ
EN DESSOUS DU PLAFOND
Figure 8.4 Installation de l'écran d'isolation d'entretoit
ENTRETOIT
AU-DESSUS
A
A
TUYAU
A
DVP
254 mm (10 po.)
SLP
229 mm (9 po.)
PARE-FEU DE PLAFOND INSTALLÉ
AU-DESSUS DU PLAFOND
