Fonctionnement

Mesure de courant alternatif (AC)
1) Placez le sélecteur de fonctions sur la plage 200A C.A.
2) Appuyez sur la gâchette et placez la mâchoire autour d'un seul conducteur, de manière à ce
qu'elle en fasse le tour complet. Ne laissez pas d'espace entre les deux

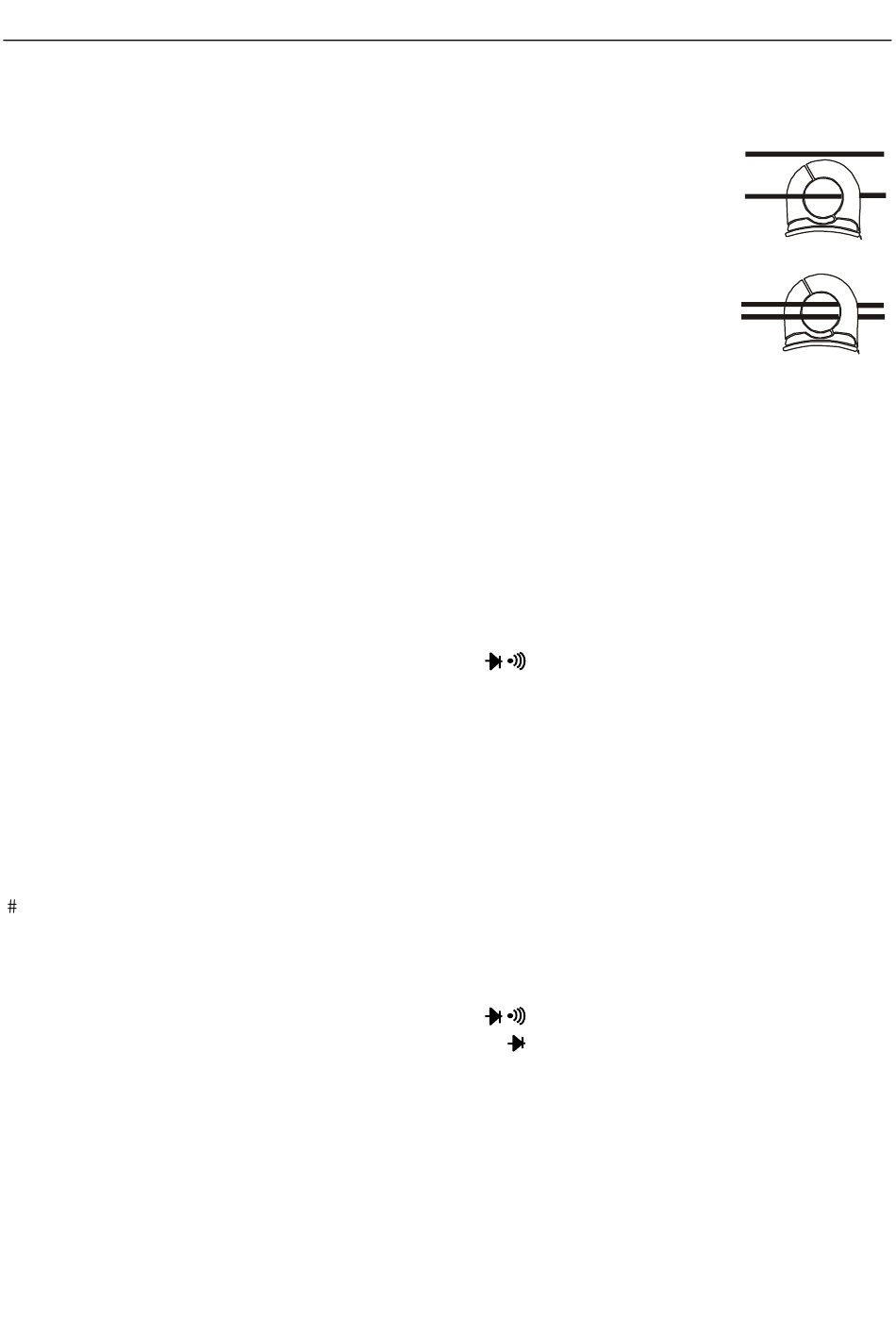

parties de la mâchoire. Le diagramme ci-contre vous montre comment
installer correctement la mâchoire, en encerclant un seul conducteur.
3) Lisez la valeur ACA du courant alternatif sur l'écran LCD.
Mesure de tension alternative/continue (AC/DC)
1) Insérez le fil d'essai noir dans la borne COM négative et le fil d'essai rouge dans la borne V
positive.
2) Placez le sélecteur de fonctions sur la position V.
3) Sélectionnez courant alternatif (AC) ou courant continu (DC) à l'aide de la touche MODE.
4) Connectez les fils d'essai en parallèle avec le circuit à tester.
5) Lisez la valeur de la tension mesurée sur l'écran LCD.
Mesure de résistance et continuité
1) Insérez le fil d'essai noir dans la borne COM négative et le fil d'essai rouge dans la borne V Ω
positive.
2) Placez le sélecteur de fonctions sur la position Ω
3) Sélectionnez la résistance à l'aide de la touche MODE. L'icône MΩ apparaît sur l'écran.
4) Mettez les fils en contact avec le circuit ou le composant à tester. Le mieux est de débrancher
un côté de l'appareil testé, afin que le reste du circuit n'interfère pas avec la mesure de la
résistance.
5) Pour les mesures de résistance, lisez la valeur de la résistance sur l'écran LCD.
6) Pour tester la continuité, sélectionnez le mode continuité ")))" à l'aide de la touche MODE. Les
icônes affichées sur l'écran changent à mesure que l'on appuie sur la touche MODE.
7) Si la résistance est <120Ω, l'appareil émet un signal sonore.
Test de diode
1) Insérez la fiche banane du fil d'essai noir dans la prise COM négative et la fiche banane du fil
d'essai rouge dans la prise V Ω positive.
2) Placez le sélecteur de fonctions sur la position Ω
3) Appuyez sur la touche MODE jusqu'a ce que l'icône
4) Mettez les sondes de test en contact avec la diode à tester. La tension directe indique
normalement 0,400 à 0,700 V. La tension inverse indique "OL". Les appareils court-circuités
indiquent près de 0 V et un appareil ouvert indique "OL" avec les deux polarités.
apparaisse sur l'écran.
