2 Conexão
2.3 C 411
2.3.1 Conexão
através do
B 29 L
Veja fig. 3.
B 29 L

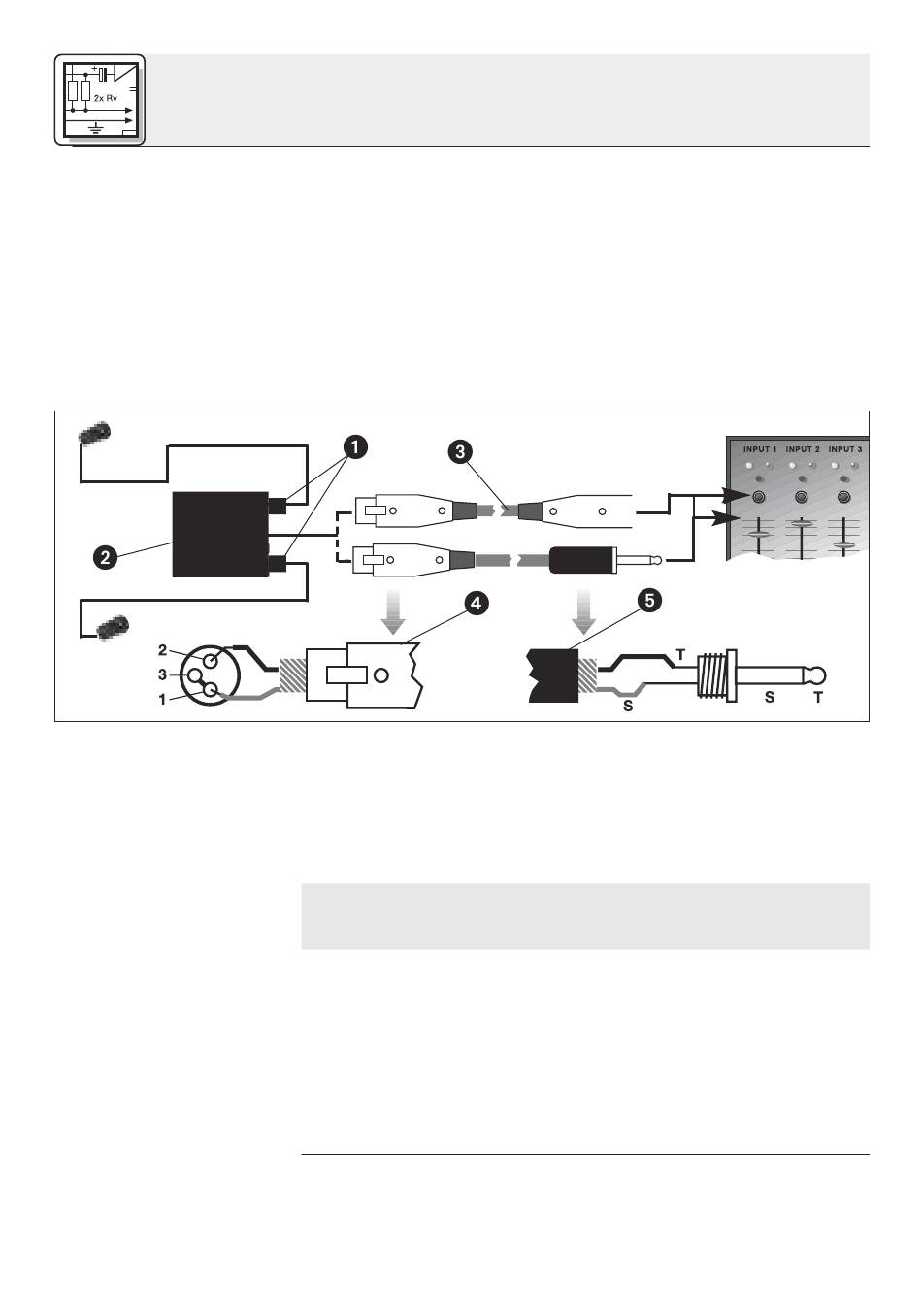

Fig. 3: Esquema de conexão com B 29 L
Importante!
(
Entrada
balanceada:
Veja fig. 3.
Entrada des-
balanceada:
56
L Com o alimentador a pilhas opcional B 29 L pode
III
ligar o pickup a entradas balanceadas ou des-
balanceadas sem alimentação fantasma.
1. Ligar o cabo: Coloque o conetor mini-XLR (1)
do cabo do pickup numa das duas entradas
mini-XLR no B 29 L (2) até atingir o ponto final.
O conetor (1) é travado automaticamente.
Tirar o cabo: Para tirar o cabo pressione o
botão de destrava no conetor mini-XLR (1), ti-
rando o conetor (1) da entrada.
Para não prejudicar o cabo, nunca o tire se-
gurando o próprio cabo!
2. Ligue o B 29 L (2) à entrada desejada:
• Para ligar a uma entrada balanceada utilize
um cabo XLR (3) comum.
• Veja capítulo 2.2.2.
