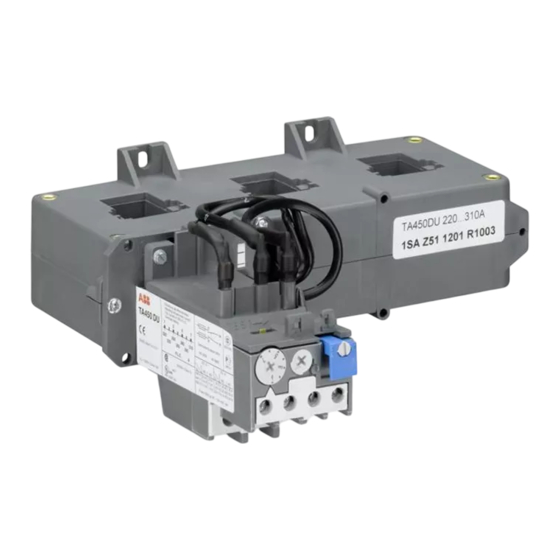

TA 450 DU V1000

Betriebsanleitung ......................................... 3

Auslösekennlinien ...................................... 31

Operating instructions .................................. 7

Tripping characteristics .............................. 31

Notice de service ....................................... 11

Courbes de déclenchement ....................... 31

Bruksanvisning ........................................... 15

Utlösningskurvor ........................................ 31

Manuale d'istruzioni .................................... 19

Caratteristiche di intervento ....................... 31

Instrucciones de servicio ........................... 23

Curvas características de disparo .............. 31

Руководство по эксплуатации ............. 27

Характеристики срабатывания ........... 31

Sommaire des Matières pour ABB TA 450 DU V1000

Page 1 TA 450 DU V1000 (2) G Betriebsanleitung ......... 3 Auslösekennlinien ........31 Operating instructions ........7 Tripping characteristics ......31 Notice de service ........11 Courbes de déclenchement ....... 31 Bruksanvisning ........... 15 Utlösningskurvor ........31 Manuale d’istruzioni ........19 Caratteristiche di intervento .......
Page 2 ABB STOTZ-KONTAKT 2CDC 106 007 M5702...
Page 3 Nach IEC/EN 60947-1/-4-1/-5-1 für Niederspannungs- schaltgeräte, Richtlinie 94/9EG für explosionsgeschützte Bereiche, EN 60079-14 für elektrische Betriebsmittel für Thermisches Überlast- gasexplosionsgefährdete Bereiche relais TA 450 DU V1000 (2) G Inhaltsverzeichnis Sicherheitshinweise Sicherheitshinweise ..........3 Das Überlastrelais TA 450 DU in der Ausfüh- Technische Daten ..........
Page 4 Thermisches Überlastrelais TA 450 DU V1000 Nach IEC/EN 60 ... 947-1/-4-1/-5-1 für Niederspannungsschaltgeräte, Richtlinie 94/9/EG für explosionsgeschützte Bereiche, EN 60079-14 für elektrische Betriebsmittel für gasexplosionsgefährdete Bereiche Technische Daten Bemessungsbetriebsspannung U Nennisolationsspannung U [V~] 1000 Nennstrom I 130 ... 400 / 4 Bereiche Auslöseklasse...
Page 5 EN 60079-14 für elektrische Betriebsmittel für gasexplosionsgefährdete Bereiche Allgemeine Beschreibung Das thermische Überlastrelais mit Linearwandler TA 450 DU V1000 wird in 4 verschiedenen Strombereichen angeboten: 130 – 400 A. Die Auslösefunktion wird durch 3 stromabhängige, verzögerte Überlastauslöser auf Bimetallbasis gewährleistet, die über Linearwandler betrieben werden.
Page 6 Thermisches Überlastrelais TA 450 DU V1000 Nach IEC/EN 60 ... 947-1/-4-1/-5-1 für Niederspannungsschaltgeräte, Richtlinie 94/9/EG für explosionsgeschützte Bereiche, EN 60079-14 für elektrische Betriebsmittel für gasexplosionsgefährdete Bereiche Beispiel der Eignung eines Überlastrelais Abmessungen Der Motor mit erhöhter Sicherheit hat folgende Daten:...
Page 7 Directive 94/9/EG for explosion-protected areas, EN 60079-14 for electrical equipment for gas Thermal overload relay explosion endangered areas TA 450 DU V1000 (2) G Table of contents Safety instructions Safety instructions ..........7 The overload relay TA 450 DU in the design Technical data .............
Page 8 Thermal overload relay TA 450 DU V1000 According to IEC/EN 60 ... 947-1/-4-1/-5-1 for low-voltage switchgear, Directive 94/9/EG for explosion-protected areas, EN 60079-14 for electrical equipment for gas explosion endangered areas Technical data Rated operating voltage U Rated insulation voltage U [V∼]...
Page 9 General description The thermal overload relay with linear converter TA 450 DU V1000 is available in 4 different current ranges: 130 - 400 A. The triggering function is ensured by 3 current-dependent, delayed overload triggers on bimetal basis, which are operated by linear converters.
Page 10 Thermal overload relay TA 450 DU V1000 According to IEC/EN 60 ... 947-1/-4-1/-5-1 for low-voltage switchgear, Directive 94/9/EG for explosion-protected areas, EN 60079-14 for electrical equipment for gas explosion endangered areas Example of the suitability of an overload relay Dimensions The motor with increased security has the following data: Output = 7.5 kW...
Page 11 Relais de surcharge Norme EN 60079-14 sur les appareils électriques utilisés dans les zones à risque de déflagration thermique TA 450 DU V1000 (2) G Table des matières Données en matière de sécurité Données en matière de sécurité ....... 11 Le relais de surcharge TA 450 DU version V1000 Données techniques .........
Page 12 Relais de surcharge thermique TA 450 DU V1000 D’après la norme IEC/EN 60 ... 947-1/-4-1/-5-1 sur les commutateurs basse tension, Directive 94/9/CEE sur les zones protégées contre les déflagrations, Norme EN 60079-14 sur les appareils électriques utilisés dans les zones à risque de déflagration Données techniques...
Page 13 Norme EN 60079-14 sur les appareils électriques utilisés dans les zones à risque de déflagration Informations générales Le relais de surcharge thermique TA 450 DU V1000 avec transformateur linéaire est proposé dans 4 gammes de tension différentes : 130 – 400 A.
Page 14 Relais de surcharge thermique TA 450 DU V1000 D’après la norme IEC/EN 60 ... 947-1/-4-1/-5-1 sur les commutateurs basse tension, Directive 94/9/CEE sur les zones protégées contre les déflagrations, Norme EN 60079-14 sur les appareils électriques utilisés dans les zones à risque de déflagration Exemple de la conformité...
Page 15 EC/EN 60 ... 947-1/-4-1/-5-1 lågspänningsreläer, direktiv 94/9/EG för explosionsskyddade miljöer, Normen EN 60079-14 för elektrisk utrustning att Termiskt överlastrelä användas i explosionsutsatta utrymmen TA 450 DU V1000 (2) G Innehållsförteckning Säkerhetsanvisningar Säkerhetsanvisningar ........15 Överlastreläet TA 450 DU i utförande V1000 Tekniska data ............
Page 16 Termiskt överlastrelä TA 450 DU V1000 Enl IEC/EN 60 ... 947-1/-4-1/-5-1 för lågspänningsreläer, direktiv 94/9/EG för explosionsskyddade miljöer, Normen EN 60079-14 för elektrisk utrustning att användas i explosionsutsatta utrymmen Tekniska data Märkdriftsspänning U Märkisolationsspänning U [V∼] 1000 Märkström I 130 ... 400 / 4 områden Utlösningsklass...
Page 17 Normen EN 60079-14 för elektrisk utrustning att användas i explosionsutsatta utrymmen Allmän beskrivning Det termiska överlastreläet med linjär transformator TA 450 DU V1000 finns för 4 olika strömområden: 130 - 400 A. Utlösningsfunktionen är konstruerad genom 3 strömberoende, fördröjda överlastutlösare av bimetall som styrs från den linjära transformatorn.
Page 18 Termiskt överlastrelä TA 450 DU V1000 Enl IEC/EN 60 ... 947-1/-4-1/-5-1 för lågspänningsreläer, direktiv 94/9/EG för explosionsskyddade miljöer, Normen EN 60079-14 för elektrisk utrustning att användas i explosionsutsatta utrymmen Exempel på lämplig användning Dimensioner Motor med förhöjd säkerhet har följande data: Effekt = 7.5 kW...
Page 19 Direttiva 94/9/EG per spazi a protezione antide- flagrante, Norma EN 60079-14 per i mezzi di produzione elettrici Relè termici di sovraccarico istallati in zone a rischio per presenza di gas esplosivi TA 450 DU V1000 (2) G Indice Indicazioni di sicurezza Indicazioni di sicurezza ........19 Il modello V1000 del relè...
Page 20 Relè termici di sovraccarico TA 450 DU V1000 In conformità alla norma IEC/EN 60 ... 947-1/-4-1/-5-1 per apparecchi a bassa tensione, Direttiva 94/9/EG per spazi a protezione antideflagrante, Norma EN 60079-14 per i mezzi di produzione elettrici istallati in zone a rischio per presenza di gas esplosivi Dati tecnici Tensione d’esercizio U...
Page 21 Descrizione generale Il relè termico di sovraccarico con convertitore lineare TA 450 DU V1000 è offerto in 4 diversi campi di corrente: 130 – 400 A. La funzione di funzione di scatto è garantita da 3 interruttori di sovraccarico ritardati, indipendenti dalla corrente su base bimetallica che sono azionati attraverso convertitori lineari.
Page 22 Relè termici di sovraccarico TA 450 DU V1000 In conformità alla norma IEC/EN 60 ... 947-1/-4-1/-5-1 per apparecchi a bassa tensione, Direttiva 94/9/EG per spazi a protezione antideflagrante, Norma EN 60079-14 per i mezzi di produzione elettrici istallati in zone a rischio per presenza di gas esplosivi Esempio dell’idoneità...
Page 23 Directiva 94/9/CE para zonas protegidas contra explosión, Relé térmico de sobrecarga Norma EN 60079-14 para materiales eléctricos en las zonas con peligro de explosión de gases TA 450 DU V1000 (2) G Índice Medidas de seguridad Medidas de seguridad ........23 El relé...
Page 24 Relé térmico de sobrecarga TA 450 DU V1000 Según la norma IEC/EN 60 ... 947-1/-4-1/-5-1 para equipos de distribución de baja tensión, Directiva 94/9/CE para zonas protegidas contra explosión, Norma EN 60079-14 para materiales eléctricos en las zonas con peligro de explosión de gases Datos técnicos...
Page 25 Utilizar el equipo según las normas y condiciones establecidas por el centro y empresa correspondientes. De lo contrario, no podrá asegurarse la protección contra explosiones del motor / operador. Los equipos de la serie TA 450 DU han sido concebidos para el montaje en los contactores de ABB siguientes: A210, A260 y A300.
Page 26 Relé térmico de sobrecarga TA 450 DU V1000 Según la norma IEC/EN 60 ... 947-1/-4-1/-5-1 para equipos de distribución de baja tensión, Directiva 94/9/CE para zonas protegidas contra explosión, Norma EN 60079-14 para materiales eléctricos en las zonas con peligro de explosión de gases Ejemplo de aptitud de un relé...
Page 27 В соответствии с IEC/EN 60 ... 947 1/ 4 1/ 5 1 для низковольтных коммутационных аппаратов, Тепловые реле защиты от Директива ЕС 94/9/EG для взрывозащищенных помещений, Европейский стандарт EN 60079 для электрических приборов для перегрузки TA 450 DU V1000 помещений с опасностью взрыва газа (2) G Ñîäåðæàíèå Óêàçàíèÿ ïî òåõíèêå áåçîïàñíîñòè...
Page 28 Тепловые реле защиты от перегрузки TA 450 DU V1000 В соответствии с IEC/EN 60 ... 947 1/ 4 1/ 5 1 для низковольтных коммутационных аппаратов, Директива ЕС 94/9/EG для взрывозащищенных помещений, Европейский стандарт EN 60079 для электрических приборов для помещений с опасностью взрыва газа...
Page 29 Общее описание Тепловое реле защиты от перегрузки с линейным преобразователем TA 450 DU V1000 предлагается в 4 различных диапазонах силы тока: 130 – 400 A. Функция срабатывания обеспечивается за счет 3 зависящих от тока максимальных биметаллических расцепителей с выдержкой времени, возбуждение...
Page 30 Тепловые реле защиты от перегрузки TA 450 DU V1000 В соответствии с IEC/EN 60 ... 947 1/ 4 1/ 5 1 для низковольтных коммутационных аппаратов, Директива ЕС 94/9/EG для взрывозащищенных помещений, Европейский стандарт EN 60079 для электрических приборов для помещений с опасностью взрыва газа...
Page 31 Multiplo della corrente di regolazione Tempo di apertura Bipolare Tripolare Fusibile Múltiplos de la intensidad aplicada tiempo de disparo de 2 polos de 3 polos Fusible Êîýôôèöèåíò òîêà óñòàâêè Âðåìÿ ñðàáàòûâàíèÿ Äâóõïîëþñíûé Òðåõïîëþñíûé Ïðåäîõðàíèòåëü ABB STOTZ-KONTAKT 2CDC 106 007 M5702...
Page 32 Multiplo della corrente di regolazione Tempo di apertura Bipolare Tripolare Fusibile Múltiplos de la intensidad aplicada tiempo de disparo de 2 polos de 3 polos Fusible Êîýôôèöèåíò òîêà óñòàâêè Âðåìÿ ñðàáàòûâàíèÿ Äâóõïîëþñíûé Òðåõïîëþñíûé Ïðåäîõðàíèòåëü ABB STOTZ-KONTAKT 2CDC 106 007 M5702...
Page 33 ABB STOTZ-KONTAKT 2CDC 106 007 M5702...
Page 34 Headquarter: Sales offices Germany: ABB STOTZ-KONTAKT GmbH Lessingstraße 79 Hackethalstraße 7 Eppelheimer Straße 82 Eppelheimer Straße 82 13158 Berlin 30179 Hannover 69123 Heidelberg 69123 Heidelberg +49 30 9177-2148 +49 511 6782-0 +49 6221 701-1368 Germany +49 30 9177-2101 +49 511 6782-320...
