9. Entrées de régulation de zone 1-12 (RJ-45)
Ces connexions RJ-45 sont utilisées afin de recevoir de l'information de contrôle jusqu'à 12 régulateurs
de panneau du contrôleur de zone.
10. Connexion BNC de l'horloge interne
Cette connexion permet au DriveRack 4800 ou 4820 de se verrouiller à une horloge du système maître.
Ce n'est pas tout. Pour obtenir de meilleurs résultats, nous vous recommandons d'utiliser des
connecteurs en T lorsque vous installez un réseau BNC d'horloge interne et de terminer la fin de ce
réseau avec un bouchon de terminaison BNC 75 ohms. (Voir l'Annexe 6.)
11. Appareil de levage
Les entrées analogiques 1 et 2, 3 et 4 du DriveRack 4800/4820 partagent un appareil de levage au sol
(appareil de levage de la broche de raccordement 1). Les boucles de mise à la terre du système peuvent
causer du bourdonnement qui peut être réduit en appuyant sur l'appareil de levage au sol.

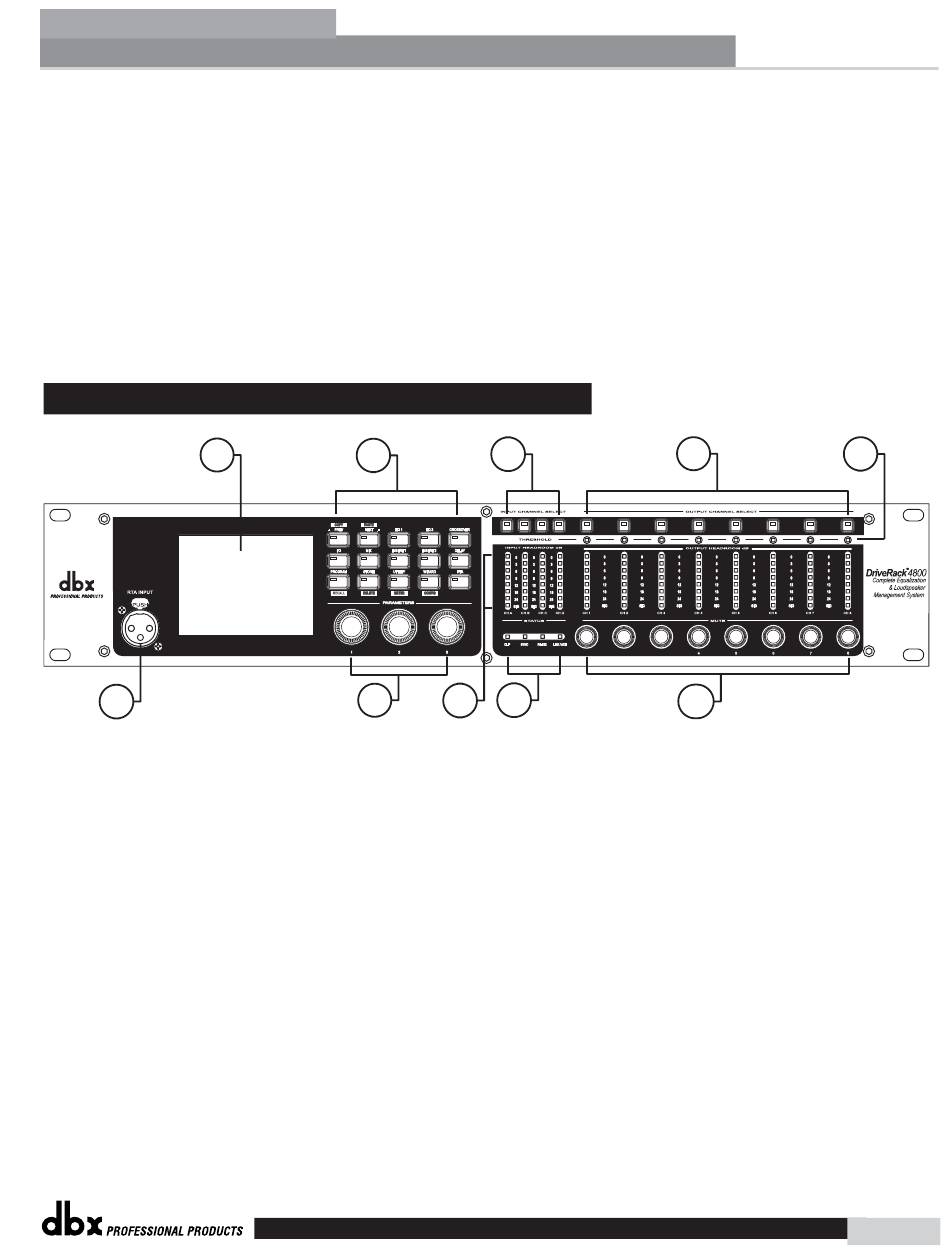

1.2 – Panneau avant (4800)
1
6
1. Affichage à cristaux liquides
L'affichage VGA 1/4 couleur (320 x 240) offre une visualisation de tous les paramètres et attributs du
DriveRack 4800.
2. Boutons de fonction
Les boutons de fonction du DriveRack 4800 permettent un accès direct à toutes les fonctions de mise en
forme et de navigation du DriveRack 4800. Les fonctions des boutons susmentionnés sont les suivantes :
PREV est utilisé pour retourner naviguer dans les différentes pages de tout module. Appuyer et
tenir le bouton PREV vous permet d'entrer dans le Mode Copier/Coller, dans lequel de nouvelles
pressions du bouton PREV permettent de copier tous les paramètres de la fonction du processeur
de signal numérique.
NEXT est utilisé pour continuer à naviguer dans les différentes pages de tout module. Appuyer et
tenir le bouton NEXT vous permet d'entrer dans le Mode Copier/Coller, dans lequel de nouvelles
pressions du bouton NEXT permettent de copier tous les paramètres de la fonction du processeur
de signal numérique.
EQ 1 est utilisé afin de sélectionner et/ou d'entrer dans le premier module d'égalisation d'entrée
ou d'égalisation de sortie.
EQ 2 est utilisé afin de sélectionner et/ou d'entrer dans le deuxième module d'égalisation d'entrée
ou d'égalisation de sortie.
BANDPASS est utilisé afin de sélectionner et/ou d'entrer dans la fonction du filtre passe-bande/passif.
®
®
