Section 1

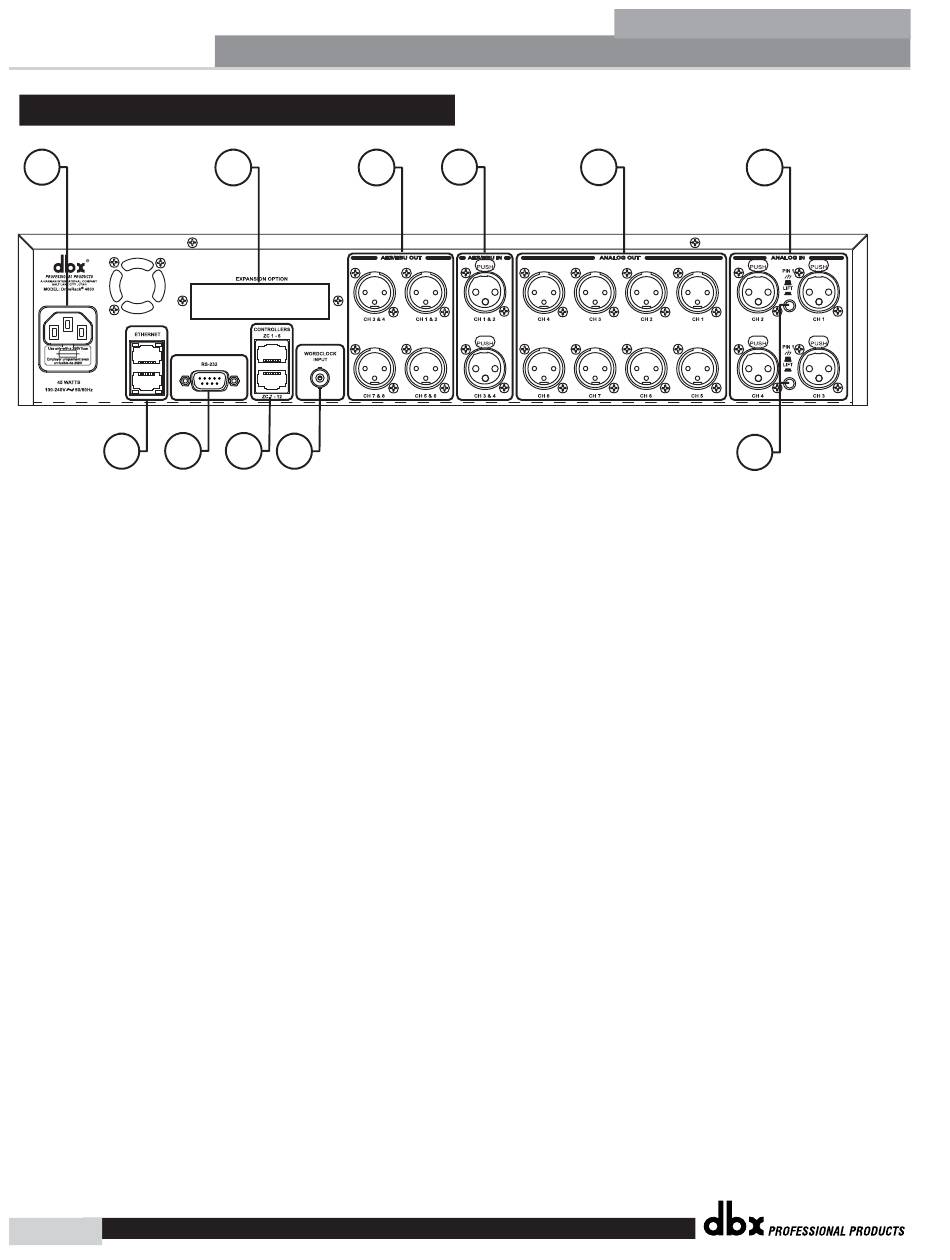

1.1 – Panneau arrière 4800/4820
1
7
8
1. Prise de cordon secteur CEI
2. Connexion CobraNet
3. Canaux de sortie AES/EBU numériques 1-8 (XLR)
4. Canaux d'entrée AES/EBU numériques 1-4 (XLR)
5. Canaux de sortie analogiques 1-8 (XLR)
6. Canaux d'entrée analogiques 1-4 (XLR)
7. Connexion Ethernet (RJ-45)
8. Connexion PC (DB-9)
2
Guide de l'utilisateur du DriveRack
Pour commencer
2
3
9
10
Le 4800 et le 4820 sont fournis avec une alimentation électrique qui accepte les voltages entre 100 V et
240 V à des fréquences de 50 Hz à 60 Hz. Un cordon CEI est compris pour la fiche secteur AC de type
américain ou européen.
L'emplacement en option est pour une carte CobraNetMD qui fournit un réseautage audio et de contrôle.
Les huit canaux de sortie AES/EBU (quatre connecteurs XLR) ont une isolation par transformateur.
Les quatre canaux d'entrée AES/EBU numériques (deux connecteurs XLR) ont une isolation par
transformateur.
Les huit sorties analogiques du 4800 et du 4820 sont balancées électroniquement et les signaux envoyés à
ces sorties sont des copies analogiques des sorties AES/EBU. Un ensemble de transformateurs d'isolation
Entrée/Sortie est disponible en option.
Les quatre entrées analogiques du 4800 et 4820 sont balancées électroniquement. Un ensemble de
transformateurs d'isolation Entrée/Sortie est disponible en option.
Ces connexions RJ-45 sont utilisées pour mettre en réseau les dispositifs du DriveRack et pour les
contrôler par Ethernet.
Cette connexion DB-9 est utilisée pour communiquer avec l'interface du PC et se sert du protocole
RS-232. Cette connexion requiert un câble modem nul (compris avec l'unité).
4
™
en option (RJ-45)
®
4800/4820
DriveRack
5
6
11
®
®
